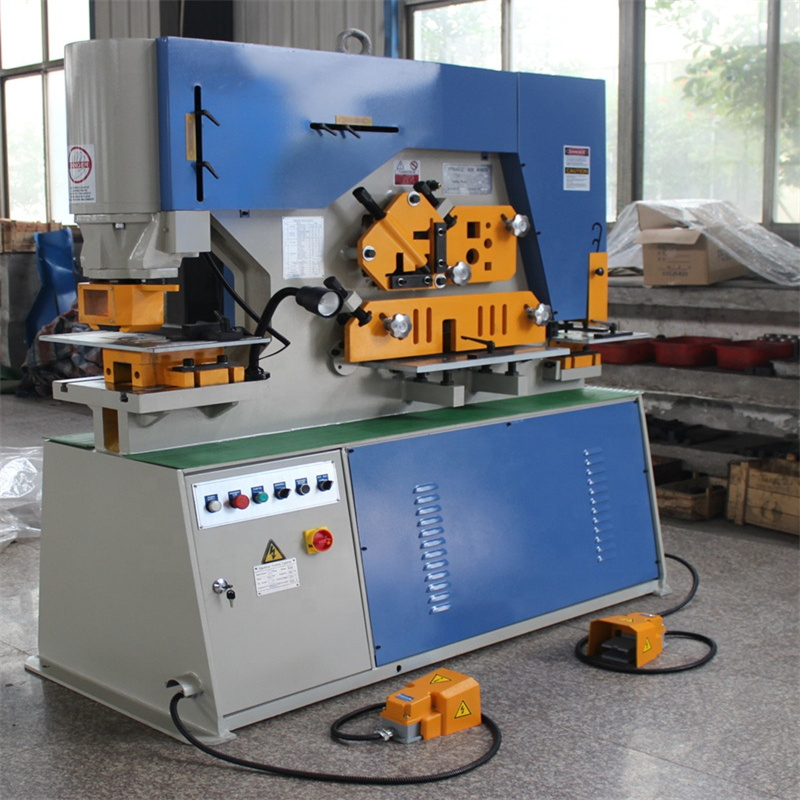

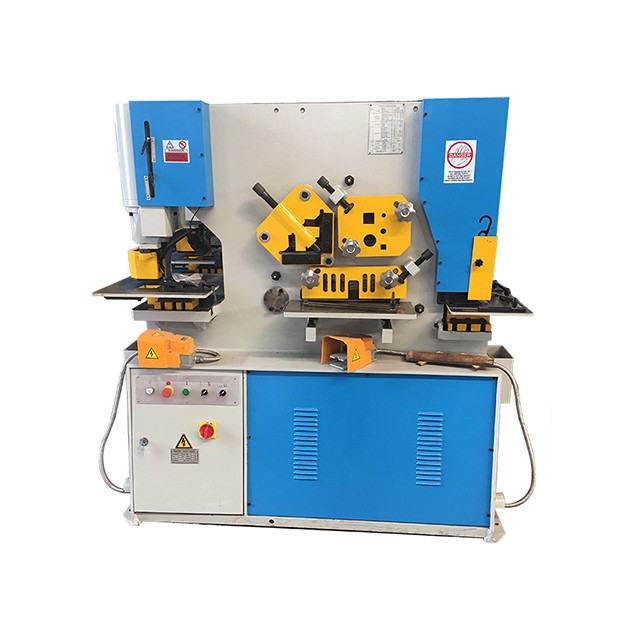

110-tonski hidravlični železarski stroj za stiskanje kovinske pločevine

Aplikacija

Sprejemajo hidravlični pogonski sistem in so najnovejši železarski delavci v naši državi, različne kovinske plošče, kvadratne palice, okrogle palice, kote, kanale in tramove je mogoče rezati, luknjati in zarezati na stroju. Opremljen je tudi z zavorno napravo za rezanje.

1) 2 ločena hidravlična bata in nožni pedal, ki omogočata istočasno delo 2 operaterjev

2) Večja produktivnost z nastavljivo razdaljo giba bata

3) Centralni sistem mazanja

4) Električni zadnji merilnik

5) Delovna luč

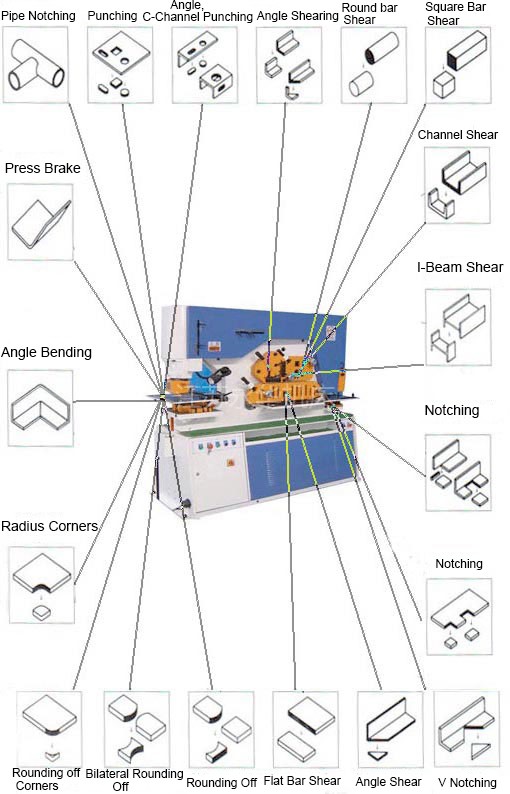

6) Pet posameznih delovnih postaj na stroju:
a) Ø26 mm luknjač in matrica ter standardna orodja za luknjanje
b) Komplet rezalnih rezil iz jeklene okrogle in kvadratne palice
c) Komplet rezil za kotno rezanje
d) Škarje za rezanje pločevine
e) Komplet rezil z U-zarezo

Specifikacije za hidravličnega železarja

Specifikacija	Model	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Procesna zmogljivost		40T	55T	60T	90T
Prebijanje	Dia. (udarec) * Debelina (mm)	22*12	24*15	25*16	30*20
	Hod bata (mm)	60	60	80	80
	Število gibov (krat/min)	8	8	8	8
Rezanje	Max.debelina plošče (mm)	12*250	15*300	16*250	20*330
	maks. širina plošče (mm)	/	/	8*400	10*480
Rezanje kota	900 striženje (mm)	100*10	120*12	125*12	140*12
	450 striženje (mm)	70*6	60*6	50*5	50*5
Zarezovanje	Debelina (mm)	12	15	16	20
	širina (mm)	22	24	25	30
	Globina (mm)	200	200	300	350

Specifikacija	Model	Q35Y-25	Q35Y-30	Q35Y-40
Procesna zmogljivost		110T	140T	200T
Prebijanje	Dia. (udarec) * Debelina (mm)	35*25	38*26	41*35
	Hod bata (mm)	80	80	100
	Število gibov (krat/min)	6	6	8~25
Rezanje	Max.debelina plošče (mm)	25*330	30*355	35*400
	maks. širina plošče (mm)	16*600	20*600	25*700
Rezanje kota	900 striženje (mm)	160*14	180*16	200*18
	450 striženje (mm)	60*6	60*6	80*10
Zarezovanje	Debelina (mm)	25	26	35
	širina (mm)	35	38	41
	Globina (mm)	400	600	600

Podrobne slike

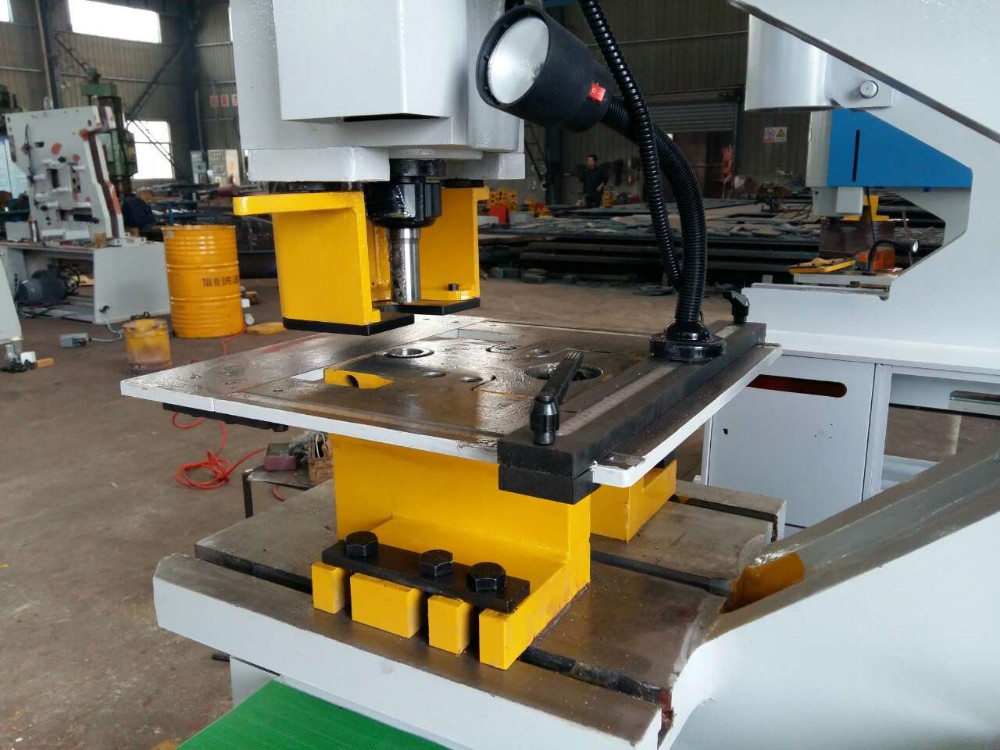

Postaja za štancanje

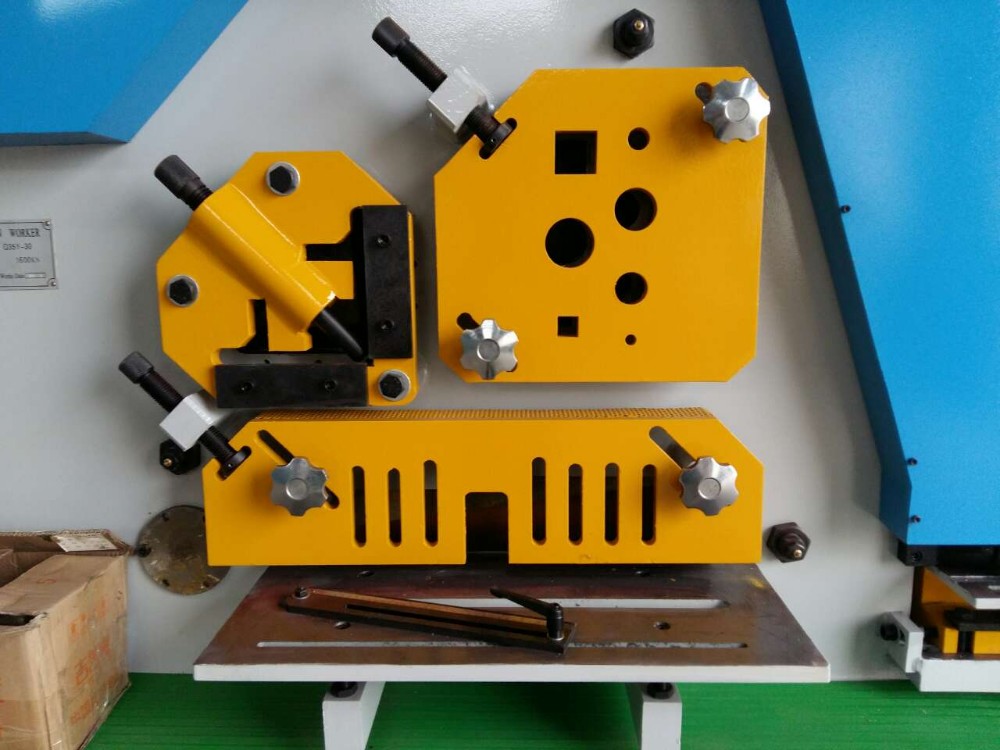

Postaje za striženje trdnih materialov, ravnih palic in kotov.

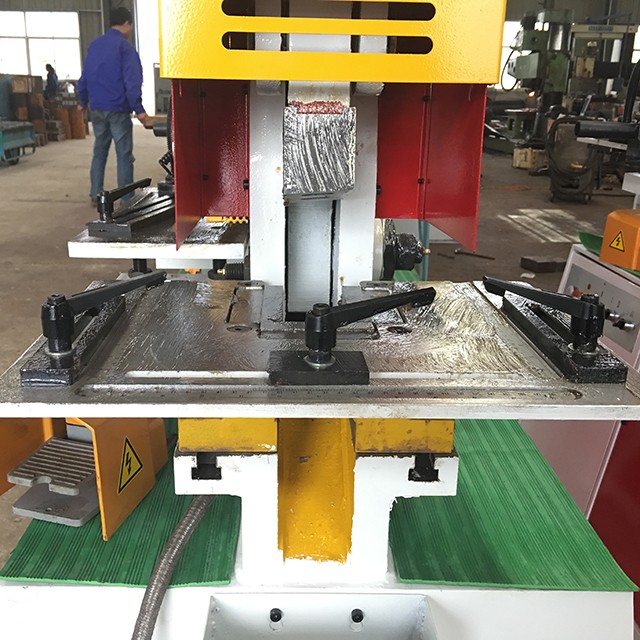

Postaja za zarezovanje pravokotnika

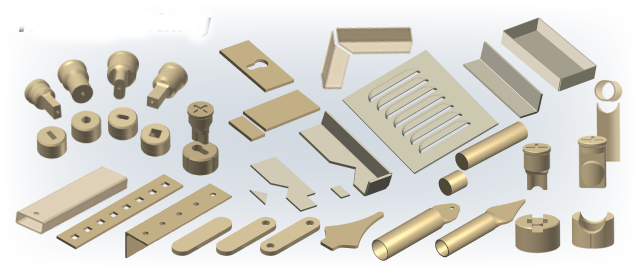

Orodja za kalupe in vzorci.

Podrobnosti

• CNC ali ne: normalno
• Stanje: Novo
• Nazivna sila (kN): 1100
• Vir energije: hidravlični
• Napetost: 380v
• Dimenzija (D*Š*V): 2350*960*2090
• Moč motorja (kW): 15
• Teža (T): 4500
• Ključne prodajne točke: večnamenskost
• Garancija: 12 mesecev
• Lokacija razstavnega prostora: Brez
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, gradbena dela, proizvodni obrat, energija in rudarstvo
• Vrsta stroja: hidravlična stiskalnica
• Prebijalni tlak (KN): 1100 Ironworker
• Največja debelina striženja (mm): 25 Ironworker
• Velikost striženja ene poteze (mm): 25 * 330
• Standardna globina grla (mm): 400
• Debelina prebijanja (mm): 25
• Največji premer prebijanja (mm): 25
• Pogarancijski servis: Video tehnična podpora, vzdrževanje in popravila na terenu, rezervni deli, spletna podpora
• Lokacija lokalne storitve: ZAE
• Certificiranje: ce
