125 ton 4100 mm 5-osni CNC servo hidravlični upogibni stroj za stiskanje

CNC stiskalnica uporablja kalup (splošen ali specialni kalup) za krivljenje hladne pločevine v obdelovanec različnih geometrijskih oblik prereza. Je stroj za preoblikovanje pločevine, namenjen za obdelavo pločevine s hladnim valjanjem. Široko se uporablja pri upogibanju pločevine, kot so avtomobilska industrija, proizvodnja letal, lahka industrija, ladjedelništvo, kontejnerska industrija, dvigala, železniška vozila in druge industrije.

1. Visoka natančnost upogibanja, hitra delovna hitrost in učinkovita, operativna varnost, stabilna zmogljivost.

2. Dober okvir proti udarcem (konstrukcija iz varjene jeklene plošče), celoten okvir je bil kaljen, zmanjšano spreminjanje, z uporabo velikega CNC rezkalnega stroja, obdelava v enem trenutku, zagotavljanje visoke natančnosti.

3. Uporaba delov mednarodne blagovne znamke in cnc.

4. Vizualni operacijski sistem, enostavno upravljanje, priročno, več funkcij in praktično.

5. Vse dele proizvaja QAWELL cnc proizvodni center, v skladu s standardno risbo.

6. Visoka izvršna sila, visok standard in visoko strokovno strojno sestavljena ekipa.

7. Zasnova zaščite pred napajanjem, z zaščito svetlobne zavese, funkcija izklopa pri odprtih vratih, večja varnost med delovanjem.

8. Modni izgledi, občutljivi in lepi, stroji so kompaktne oblike, majhne površine in enostavnega upravljanja.

9. Zagotavljanje celovitega programa za upogibanje za vse uporabnike tlačnih zavor, strižnih strojev.

10. Zamenljiva delovna miza ter zgornji in spodnji nasip, brez varjenja, kovanja in natančnega brušenja.

11. Zgostitev drsnika in navpične plošče, da zagotovite stabilnost obdelovalnega stroja in zmanjšate elastičnost.

12. Racionalna postavitev zasnove naftovoda, da se prepreči hiter dvig temperature olja.

13. Podobnost slik in stroja za pošiljanje lahko doseže 99,5 %.

14. Pravočasno hitra dostava.

Glavne značilnosti:

1. Celoten okvir stiskalne zavore sprejme integrirano varjenje in s kaljenjem odpravi notranjo napetost.

2. Poseben sistem za numerično krmiljenje je opremljen z glavnim okvirjem upogibnega stroja.

3. Funkcija programiranja v več delovnih korakih lahko doseže samodejno delovanje in neprekinjeno pozicioniranje večstopenjskih postopkov, kot tudi samodejno natančno prilagajanje položaja zadnjega zamaška in drsnega bloka.

4. Stroj je opremljen s funkcijo štetja upogibov za prikaz količine obdelave v realnem času in pomnilnik ob izpadu električne energije položajev zamaška in drsnega bloka ter postopkov in parametrov.

5. Uvoženi vodilni vijak s krogličnim ležajem in linearna vodilna tirnica se uporabljata za zadnji zamašek, da se zagotovi natančnost pozicioniranja zadnjega zamaška, da je natančnost obdelave stroja večja.

Deli

Celoten videz

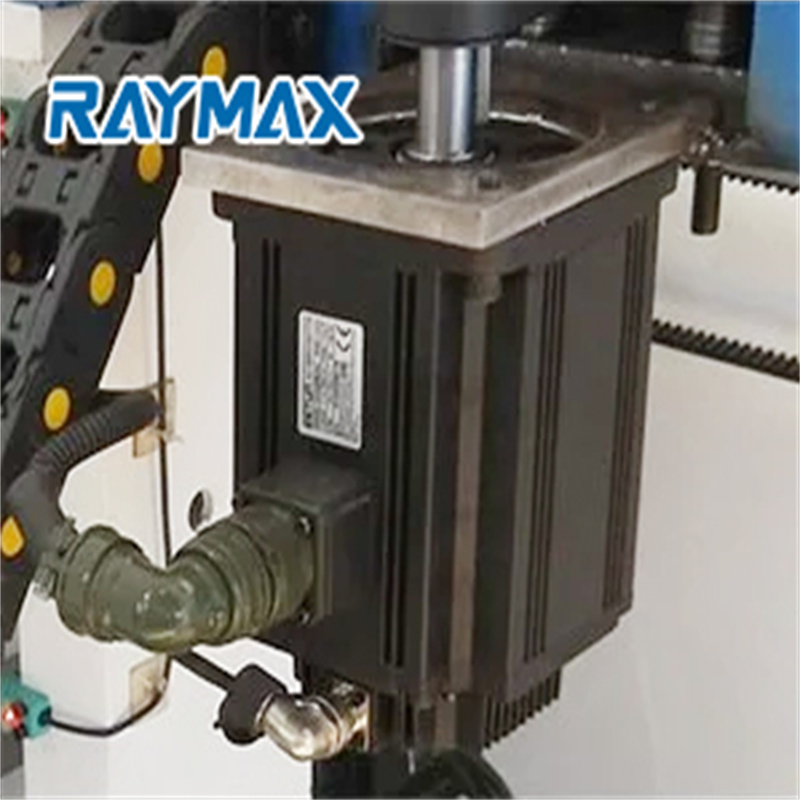

Glavni servo motor

Motor-Crowniing je CNC krmiljen

Cybelec Touch8p Cnc Control

Blok hidravličnega ventila Bosch Rexroth

Motor-Crowniing je CNC krmiljen

Glavni motor je servo motor, ki prihrani gorivo in elektriko. Vsak dan prihranite 45 % energije, stroj deluje hitro

Stroj z obdelavo celotne strukture, ki zagotavlja natančnost strojne obdelave; Stroj z obdelavo Vsr (zmanjšanje stresa zaradi vibracij), ki zagotavlja, da stroj med dolgotrajno uporabo ne spreminja oblike;

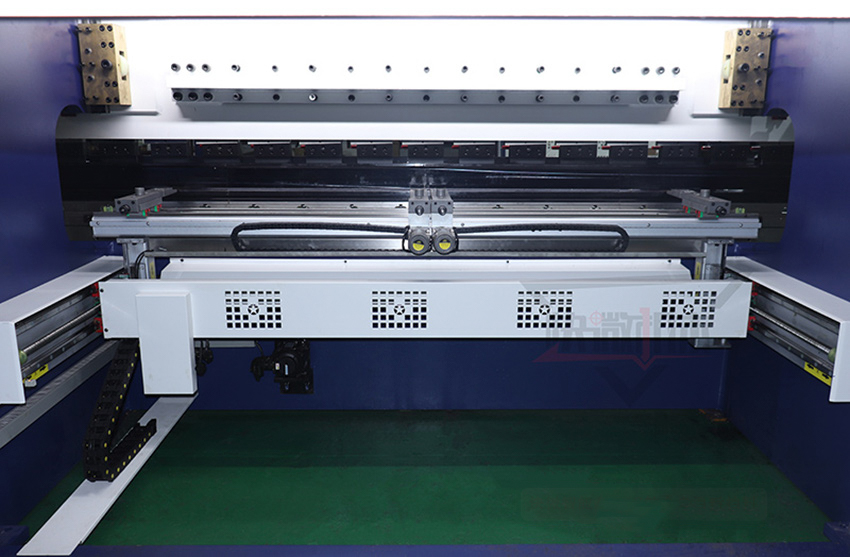

CNC hrbtni mehanizem

4-osni CNC hrbtni mehanizem, vključno z R; X ; Z1 Z2, se lahko premika gor in dol; spredaj in zadaj, levo in desno, fina nastavitev z visoko natančnostjo do ± 0,02 mm. Zadnji profil: za veliko večjo natančnost upogibanja. Funkcija pozicioniranja pločevine za dobro kontrolo položaja kovinske plošče za obdelavo. Zelo pomemben del upogibnega stroja.

1. Uvoženi vodilni vijak s krogličnim ležajem in linearna vodilna tirnica se uporabljata za zadnji zamašek, da se zagotovi natančnost pozicioniranja zadnjega zamaška, da je natančnost obdelave stroja večja.

2. 4-osni CNC hrbtni mehanizem, vključno z R; X ; Z1 Z2, se lahko premika gor in dol; spredaj in zadaj, levo in desno, fina nastavitev z visoko natančnostjo do ± 0,02 mm

3. Sistem backgauge, hitro in natančno pozicioniranje, uporablja varjenje jeklene konstrukcije, visoko togost, pogon servo motorja, kroglični vijak in linearno vodilo za zagotavljanje visoke natančnosti delovanja. Štirikotne pritrdilne vijake je mogoče hitro nastaviti.

Sistem backgauge, hitro in natančno pozicioniranje

Na voljo je CNC stiskalnica, ki je opremljena s hrbtno stranjo, ki jo sestavlja trdna struktura, da se zagotovi najboljša ponovljivost in visoka natančnost pri pozicioniranju osi. Uporablja varjenje jeklene konstrukcije, visoko togost, servo motorni pogon, kroglični vijak in linearno vodilo, ki zagotavlja visoka natančnost delovanja. Štirikotne pritrdilne vijake je mogoče hitro nastaviti.

pogosta vprašanja

V: Kako od nas dobiti natančno ponudbo?

O: Posredujte nam podrobnosti o materialu, največji debelini in največji širini.

V: Ali lahko opravite storitev OEM?

O: Da, lahko. vaš dizajn je sprejet, na stroju lahko uporabite svoj logotip.

V: Kakšni so stroški pošiljanja s Kitajske v vašo državo?

O: Stroj lahko pošljemo v vaše pristanišče ali naslov vrat po morju ali letalu. prosimo, povejte nam vaše najbližje pristanišče ali naslov s poštno številko. imamo zanesljivega pošiljatelja, ki zagotavlja varno, priročno in pravočasno dostavo.

V: Ali sprejemate plačilo LC?

O: Da, običajno je naše plačilo 50 % 50 % T/T, sprejemljivo je tudi plačilo LC

V: Kako upravljati ta stroj?

O: Video linija naše tovarne ali pa vam pošljemo video neposredno.

V: Kaj pa storitev zagona?

O: Ponujamo lahko storitev naročanja, kupec si mora privoščiti letalske vozovnice.

V: Ali ponujate poučevanje in usposabljanje?

O: Usposabljanje v dobaviteljevem obratu

Naše storitve

1. Storitve namestitve

Storitve namestitve so na voljo za vse naše stroje. Tehnika pošljemo v strankino tovarno za namestitev in preddelovanje strojev. (Stranke morajo plačati le letalsko vozovnico in hotel)

2. Storitev usposabljanja

Naš tehnik je na voljo vaši tovarni in nudi usposabljanje za uporabo naših strojev. Prav tako lahko pošljete svojega tehnika v naše podjetje, da se nauči upravljati s stroji.

3. Jamstvo kakovosti

Zagotavljamo kakovost stroja (npr. hitrost obdelave in delovna zmogljivost je enaka podatkom izdelave vzorcev). Podpišemo pogodbo s podrobnimi tehničnimi podatki. Garancija stroja je 5 let.

Podrobnosti

• Hod drsnika (mm): 200 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 400 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 4000
• Širina delovne mize (mm): 200 mm
• Dimenzija: 4400*1800*2800mm
• Stanje: Novo
• Kraj izvora: Anhui, Kitajska
• Material / obdelana kovina: nerjaveče jeklo, ogljikovo jeklo, aluminij
• Avtomatizacija: avtomatska
• Dodatne storitve: Oblikovanje koncev
• Leto: 2021
• Teža (KG): 8700
• Moč motorja (kw): 9 kw
• Ključne prodajne točke: Visoka natančnost
• Garancija: 1 leto
• Uporabne panoge: proizvodni obrat, trgovina na drobno, gradbena dela
• Lokacija razstavnega prostora: Rusija, Kazahstan, JUŽNA KOREJA
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 1 leto
• Osnovne komponente: ležaj, motor, črpalka, zobnik, PLC
• IME: 130-tonska stiskalnica dolžine 4,1 metra, hidravlični CNC krivilni stroj
• Tekalna os: 5 osi
• Hod X OSI: 500 mm
• Hod osi Y: 200 mm
• Dolžina delovne mize: 4100 mm
• širina delovne mize: 200 mm
• motor: 9KW
• teža: 10300 kg
• hitra hitrost: 350 mm/s
• hitrost: 150mm/s
• Certificiranje: ISO 9001:2000
• Zagotovljene poprodajne storitve: Video tehnična podpora
• Pogarancijski servis: Video tehnična podpora
