12 mm 3200 mm hidravlični giljotinski strižni stroj CNC stroj za rezanje jeklene pločevine

Lastnosti:

1. Sprednja podajalna ploščad je opremljena z ravnilom za podajanje plošče in gladko površino, da zaščiti ploščo pred kakršno koli površino, ki se pri hranjenju poškoduje. Ravnilo je lahko natančno na MM ali več enot za nadzor in preverjanje natančnosti.

2. Delovna miza je opremljena z jekleno kroglico ali okroglo palico za podporo plošče pri podajanju in tudi zaščito pred kakršnimi koli površinskimi poškodbami.

3. Elektronska škatla je bila opremljena z dobrimi certificiranimi komponentami. Večinoma uporabljamo CE certificirane komponente SIEMENS ali Schneider za izvozne stroje in tudi nekaj visokokakovostnih komponent s certifikatom CCC za karte za različne standardne potrebe strank.

4. Jekleno ohišje stroja, večinoma izberemo ponudnika jeklenih plošč vrhunske kitajske znamke Shanghai BAOSTEEL z dobro kakovostjo in obdelano z antikorozivno barvo pred zadnjim barvanjem. Tako bo imel stroj najprej dobro vzdržljivo uporabo in tudi popoln zunanji videz.

5. Rezilo: material rezila je 9CrSi ali 6CrW2Si, material je visoko testiran material s tisočkrat za visoko togost in rezultate rezanja. Zgornje rezilo je pravokotno rezilo s štirimi robovi rezila, ki se razlikuje od strižnega stroja QC12Y Swing Beam (podrobnosti si oglejte fotografijo in navodila za razlago rezila SIECC/SIECCTECH). Odmik rezila je mogoče nastaviti ročno ali motorno. Oba imata kazalno številčnico za prikaz razdalje, tako da sta nadzor in prikaz preprosta. In gred rezila navzgor uporablja nagibno strukturo za spodbujanje natančnosti striženja.

6. Stroj je opremil stiskalno nogo za stabilno pritiskanje plošče med rezanjem, noga je bila opremljena s plastično površino z visoko frakcijo brez površinskega uničenja plošče. Za ploščo z luknjami bomo opremili kvadratni čevelj za stabilno kvadratno stiskalnico.

7. Zobniška črpalka: uporabljamo dobro blagovno znamko "ravna konjugirana notranja zobniška črpalka" tako v kitajski znamki Shanghai chengjie kot v nemškem Eckerlerju. Notranja zobniška črpalka se v industriji obravnava kot črpalka, ki se nikoli ne obrabi, in se pogosto uporablja v visoko natančnih hidravličnih strojih z nizko stopnjo hrupa, brez pulziranja in dolgo življenjsko dobo. Zobniška črpalka Shanghai Chengjie se uporablja tudi v kitajski letalski industriji, zato je zanesljiva in zanesljiva. Pri delu z visoko hitrostjo je zvok raven in gladek, tudi brez prestrezanja. Dolga življenjska doba je odvisna od njegove abrazivne učinkovitosti, notranje komponente stroja imajo zaščitno plast oljnega filma, tako da uporabite tudi običajno hidravlično olje, tudi brez abrazije.

8. Hidravlični sistem lahko uporablja sistem Nemčija Rexroth ali ZDA OMG. Povratek je nadzorovan z dušikovim povratnim cilindrom s stabilnim delovnim procesom in enostavnim upravljanjem. Hidravlična stiskalnica je okrepila prenos navzgor in dušik vsiljujeta potiskanje navzgor z dobrim sodelovanjem. (Načelo dela se lahko vrne na risbo tehnologije SIECC QC11Y in QC12Y)

9. Backgauge se šteje s števcem in ga je mogoče mikro prilagoditi ter ga poganja motor.

10. Stroj bo opremljen z zaščitnimi vrati za ograjo pred rezalnim rezilom in tlačno nogo. Po potrebi se ograja lahko odpre. Blizu grla bomo opremili z odprtimi vrati za varnost oseb, vendar jih je mogoče odpreti, ko je potrebno kakršno koli notranje preverjanje.

11. Uporaba treh ležajnih kotalnih tirov za odpravo vrzeli v tirnici in izboljšanje kakovosti striženja. (Strojna risba je na voljo za
jasno razloži)

Specifikacija

Model	Največja debelina	Meja tečenja	maks. Dolžina	Kot	X. Možganska kap	Pogostost	Moč	D*Š*V (mm)	Utež
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	16-krat/min	5,5kW	3040*1610*1620	3800Kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	14-krat/min	5,5kW	3840*1610*1620	5000Kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	10-krat/min	5,5kW	4600*1700*1700	6500Kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8-krat/min	7,5kW	6460*2100*3200	11000Kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	14-krat/min	7,5kW	3040*1610*1620	5000Kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	12-krat/min	7,5KW	3840*1610*1620	6000Kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8-krat/min	7,5KW	4620*1750*1700	8200Kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	6-krat/min	11KW	5400*1800*1900	10500Kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	5-krat/min	11KW	6480*2100*2300	16500Kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	10-krat/min	11KW	3040*1700*1700	6000Kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	8-krat/min	11KW	3860*1700*1700	7200Kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8-krat/min	11KW	4640*1700*1700	8800Kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	8-krat/min	11KW	5400*2100*2000	11500Kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8-krat/min	11KW	6480*2100*2350	18000Kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20~600 mm	9-krat/min	11KW	3040*1700*1700	7300Kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20~600 mm	9-krat/min	11KW	3860*1700*1700	8000Kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20~600 mm	8-krat/min	11KW	4650*2100*2000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5-krat/min	15KW	6500*2100*2300	24000Kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20~600 mm	9-krat/min	18,5KW	3140*2150*2000	9000Kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20~600 mm	9-krat/min	18,5KW	3880*2150*2000	10800Kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20~1000 mm	8-krat/min	18,5KW	4680*2150*2000	13000Kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20~1000 mm	6-krat/min	18,5KW	5900*2150*2000	16000Kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5-krat/min	18,5KW	6900*2600*2700	29500Kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20~1000 mm	5-krat/min	18,5KW	9000*3500*3500	46500Kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20~600 mm	9-krat/min	22KW	3140*2150*2000	11000Kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20~600 mm	8-krat/min	22KW	388 0*2150*2000	13000Kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20~1000 mm	8-krat/min	22KW	4650*2150*2200	16300Kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20~1000 mm	6-krat/min	22KW	5900*2600*2700	20000Kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20~1000 mm	5-krat/min	22KW	6900*2700*2700	36000Kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20~1000 mm	5-krat/min	22KW	9000*3500*3500	75000Kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8-krat/min	22KW	3440*2300*2500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	8-krat/min	22KW	4150*2350*2700	18500Kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20~1000 mm	5-krat/min	22KW	4850*2600*2700	21500Kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20~1000 mm	4-krat/min	30KW	6700*3000*3000	47000Kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8-krat/min	37KW	3200*2700*2900	19000Kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	5-krat/min	37KW	4200*2700*2900	23000Kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	4-krat/min	37KW	3300*2900*3000	23500Kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20~1000 mm	4-krat/min	40KW	4200*2900*3200	26000Kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20~1000 mm	3-krat/min	55KW	3200*3300*3000	38000Kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3-krat/min	55KW	4300*3300*3200	49000Kg

Podrobnosti

POSTOPEK STRIŽENJA

Popoln dizajn v vseh pogledih; Z izbiro nove in izboljšane CNC giljotine bomo imeli maksimalno varnost, visoko natančnost in edinstveno preprosto uporabo.

Razmak rezila, rezalni kot in dolžina reza se samodejno prilagajajo glede na izbiro materiala in debelino.

Kritični deli stiskalnic in škarij KEC so izdelani v Nemčiji.

Skrbno izbrane komponente prihajajo od dolgoletnih partnerjev po vsem svetu.

Zanašamo se na našo kakovost, zato dajemo naši giljotini 3-letno garancijo.

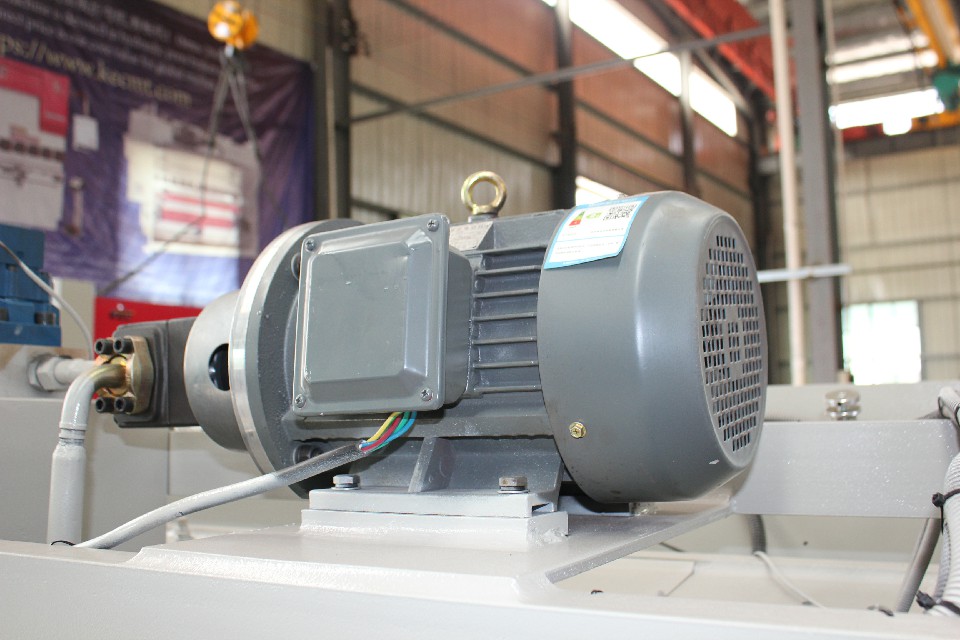

Glavni motor Siemens

Uporaba motorja Siemens zagotavlja dolgo življenjsko dobo stroja in zmanjša hrup pri delu.

Blade Clourancant Hitra nastavitev

Mehanizem za hitro prilagajanje za prerazporeditev zračnosti rezila. Enostavno upravljanje z roko. brezstopenjska nastavitev zračnosti rezila.

Regulator vertikalnosti sprednjega položaja

Sprednja naprava za pozicioniranje, nastavitev navpičnosti in pozicionirna naprava na skrajni levi sprednji podpori, ki zagotavlja natančnost rezanja, enostavno upravljanje, praktičnost in učinkovitost.

Delovna miza kotaleča se jeklena krogla

Kotalna jeklena krogla delovne mize lahko zmanjša trenje in zaščiti površino obdelovanca.

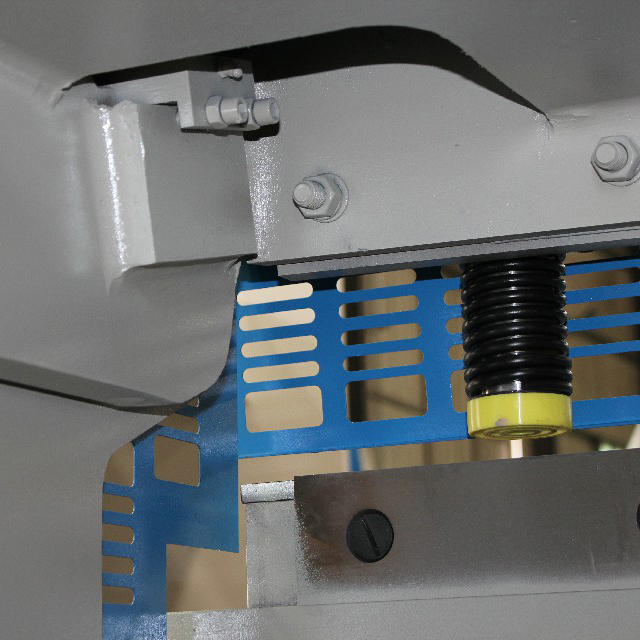

Vgrajen vzmetni tlačni cilinder

Njegov spodnji del je opremljen s posebnim tesnilom iz materiala, ločeno nadzoruje tlak, pri čemer se izogiba aluminijevim zlitinam ali drugim mehkejšim
materiali, ki se vtisnejo.

Visoko natančen zadnji merilnik

Edinstvena in nova struktura linearnega vodila s krogličnim vijakom zagotavlja visoko natančnost pozicioniranja. Nastavljivo pravilo za vodenje žarka in struktura sinhronega prenosa, stabilna in zanesljiva. Izbirna konstrukcija dvižnega mehanizma za rezanje obdelovanca izven območja zadnjega profila. Pri rezanju tankih in širokih kovinskih plošč lahko izberete pnevmatsko nosilno napravo. Povečan obseg pozicioniranja naredi rezanje učinkovitejše in natančnejše.

Stabilna elektro omarica

Trpežna elektrika France Schneider zagotavlja stabilno delovanje stroja. Razumna povezava in razporeditev vodov močno zmanjša stopnjo napak. Upravljavec in vsi deli stroja so bili dobra zaščita. Izbirni servo in pogon za izboljšanje natančnosti pozicioniranja zadnje osi (X).

KONFIGURACIJA

CNC krmilni sistem: Estun E21S Control iz Nanjinga

Električne komponente: Schneider Electrical iz francoščine

Glavni motor: nemška znamka Siemens

Senzor za merjenje kota: OPKON znamke Türkçe

Inverterski pogon: tajvanski DELTA servo motor in pogonski sistem

PLC: Schneider Electrical iz francoščine

Rezila: Shark Toolings iz Kitajske

Hidravlični sistem: Bosch-Rexroth iz Nemčije

Hidravlična črpalka: SUNNY znamke ZDA ali enakovredne znamke

Cevni konektor: Znamka EMB iz Nemčije

Kroglični vijak/vodnik: HIWIN iz območja Tajvana

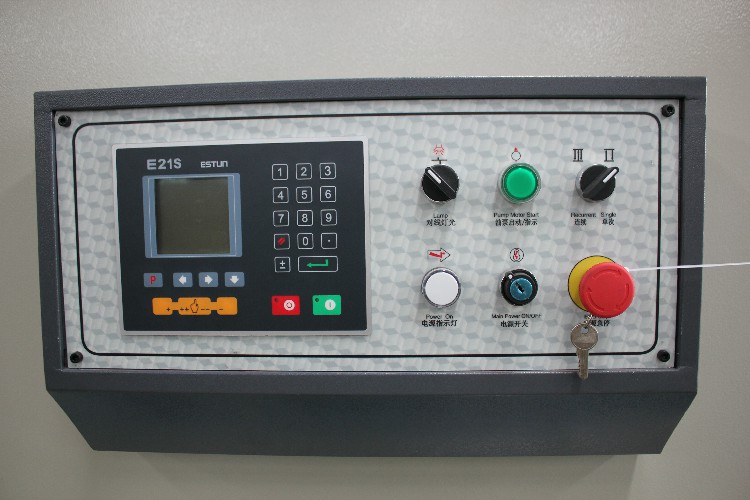

Krmilnik E21S

* Kontrola zadnjega ometa in bloka
* Krmiljenje za splošne AC motorje, frekvenčni pretvornik
* Inteligentno pozicioniranje
* Števec zalog
* Nastavitev časa zadrževanja/dekompresije
* Programski pomnilnik do 40 programov
* Do 25 korakov na program
* Enostransko pozicioniranje
* Funkcija umika
* Eno ključno varnostno kopiranje/obnovitev parametrov
* mm/palec
* Kitajščina/angleščina

pogosta vprašanja

1. V: Na trgu vidimo veliko kitajskih blagovnih znamk, ali so vsi proizvajalci? Kaj pa KEC/yaduan?

O: Res je, da je med vsemi temi kitajskimi znamkami večina trgovskih znamk.
Toda KEC/yaduan je pravi proizvajalec, ki od leta 2008 izdeluje hidravlične stiskalnice in škarje.

2. V: Kako pridobiti natančno ponudbo od KEC?

O: Preprosto nam posredujte podrobnosti o materialu, največji debelini in največji širini, s katerimi bi radi delali.

3. V: Ali lahko opravite storitev OEM?

O: Seveda. vaš dizajn ali druge zahteve so sprejete, vaš lastni logotip se lahko izvede na stroju.

4. V: Kakšni so stroški pošiljanja s Kitajske v vašo državo?

O: Stroj lahko pošljemo v vaše pristanišče ali naslov vrat po morju.

Povejte nam najbližje pristanišče ali naslov s poštno številko.

Sodelujemo z več zanesljivimi špediterji, da organiziramo globalno pošiljanje na več načinov.

5. V: Kakšen je povprečni čas?

O: Za zaloge je dobavni rok približno 7 dni. Za množično proizvodnjo je dobavni rok 20-30 dni po prejemu plačila depozita. Dobavni roki začnejo veljati po prejemu nakazila. Če naši dobavni roki ne ustrezajo vašemu roku, lahko organiziramo posebno nujno proizvodnjo, da ujamemo naš rok. V vseh primerih se bomo poskušali prilagoditi vašim potrebam. V večini primerov lahko poskrbimo za hitro dostavo.

6. V: Ali lahko predložite ustrezno dokumentacijo o pošiljanju?

O: Da, lahko zagotovimo večino dokumentov, vključno z
Tovorni list;
Potrdila o analizi/skladnosti;
CE certifikat, COC certifikat;
Zavarovanje;
Država izvora;
Komercialni račun;
Pakirni seznam in drugi izvozni dokumenti, kar je potrebno.

7. V: Ali sprejemate plačilo LC?

O: Da, običajno je naše plačilo 30 % 70 % T/T, sprejemljivo je tudi plačilo LC

8. V: Kako upravljati naročene stroje?

O: Videoposnetke strojev pred odpremo v naši tovarni vam bomo poslali neposredno.

9. V: Kaj pa storitev zagona?

O: Ponujamo lahko storitev naročanja, kupec si mora privoščiti letalske vozovnice.

10. V: Kakšna je garancija za izdelek?

O: Običajno 3 leta. Naša zaveza je, da boste z našimi izdelki zadovoljni. Ne glede na garancijo ali brez, kultura našega podjetja je obravnavati in rešiti vsa vprašanja strank v zadovoljstvo vseh.

11. V: Ali zagotavljate varno dostavo izdelkov?

O: Da, vedno uporabljamo visokokakovostno izvozno embalažo. Uporabljamo tudi specializirano trdno embalažo za nevarno blago in potrjene hladilnice za temperaturno občutljive predmete. Zahteve za posebno embalažo in nestandardno embalažo se zaračunajo dodatno.

Podrobnosti

• maks. Širina reza (mm): 3200
• maks. Debelina reza (mm): 12 mm
• Samodejna raven: popolnoma samodejno
• Kot striženja: 1,5 stopinje
• Dolžina rezila (mm): 2400 mm
• Hod hrbtne strani (mm): 20 - 600 mm
• Globina grla (mm): 150 mm
• Stanje: Novo
• Moč (kW): 18,5 kW
• Teža (KG): 10800 KG
• Napetost: 380V/50HZ/3PH
• Dimenzija (D*Š*V): 3880*2150*2000
• Leto: 2021
• Garancija: 3 leta
• Ključne prodajne točke: Visoka natančnost
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, gradbena dela, energija in rudarstvo
• Lokacija razstavnega prostora: Kanada, Združeno kraljestvo, Združene države, Francija, Nemčija, Rusija, Japonska, Avstralija
• Vrsta trženja: Nov izdelek 2021
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 3 leta
• Osnovne komponente: ležaj, motor, črpalka, zobnik, PLC, tlačna posoda, motor, menjalnik
• Nadzorni sistem: Estun E21 NC Control
• Rezalni material: kovina, nerjavno jeklo, ogljikovo jeklo
• Zagotovljene poprodajne storitve: brezplačni nadomestni deli, namestitev na terenu, zagon in usposabljanje, vzdrževanje in popravila na terenu, spletna podpora, video tehnična podpora
• Pogarancijski servis: video tehnična podpora, spletna podpora, nadomestni deli, vzdrževanje in popravila na terenu
• Lokacija lokalne storitve: Kanada, Združeno kraljestvo, Združene države, Francija, Pakistan, Mehika, Rusija, Avstralija, Južna Afrika
• Certificiranje: CE
