160t-4000 4-osni CNC hidravlični upogibni stroj Press Brake

Opis izdelkov

Press Brake je nov CNC krivilni stroj, ki ga je RAYMAX lansiral leta 2020 in je primeren za proizvajalce z visokimi zahtevami glede natančnosti in stroškovne učinkovitosti. 4-osni CNC krivilni stroj je naš najbolj priljubljen model po količini in pravi delovni konj, ki je izdelan iz visokokakovostnih delov in ponuja resno zanesljivost. Tehnologija sinhronizacije Y1 in Y2 zagotavljata visoke hitrosti približevanja, upogibanja in vračanja. Njegovo zmožnost upogibne dolžine in obseg tlaka je mogoče prilagoditi različnim proizvodnim zahtevam.

Stabilna in vzdržljiva zmogljivost ohišja stroja

1, integrirano varjenje okvirja stroja.

2, Okvir stroja, ki ga oblikuje CNC tridimenzionalni obdelovalni center v enem procesu, ki zagotavlja vzporednost in navpičnost vsake montažne površine.

3, Notranja napetostna laminacija s kaljenjem s peskanjem za odstranjevanje rje in obdelavo proti rji.

4, Peskanje za odstranjevanje rje in obdelava proti rji.

Znanstveno oblikovanje

1, Sinhrono gibanje osi Y1 in Y2, od katerih vsako krmili neodvisen valj.

2, Možnost dodajanja možnosti in nadgradenj konfiguracije v poznejši fazi.

Okolju prijazen

Nizek hrup med čakanjem in hitrim dol (manj kot 25 decibelov), pritiskom in vračanjem, saj je tlak v hidravličnem sistemu krmiljenje zaprte zanke glavnega servo motorja. Poraba energije nižja kot pri običajnem stroju za 60 % z uporabo servo motorja.

Tehnični parametri

Za več modelov strojev nas kontaktirajte, odgovorili vam bomo ASAP!
Model	Razdalja med drogovi (mm)	Globina grla (mm)	Hod drsnika (mm)	Največja višina (mm)	Moč (kw)	Utež (kg)	Mere (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

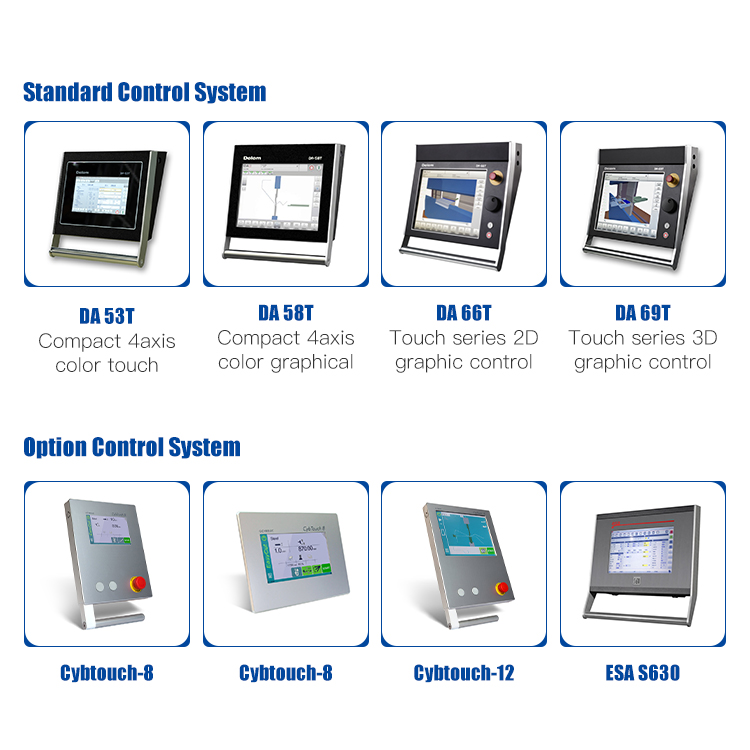

Nadzorni sistem

CNC krivilni stroj Amuda je lahko opremljen z različnimi krmilnimi sistemi. Naš visoko učinkovit sistem hrbtne strani zagotavlja našim strankam različne rešitve za avtomatizacijo.

Zaslon stroja

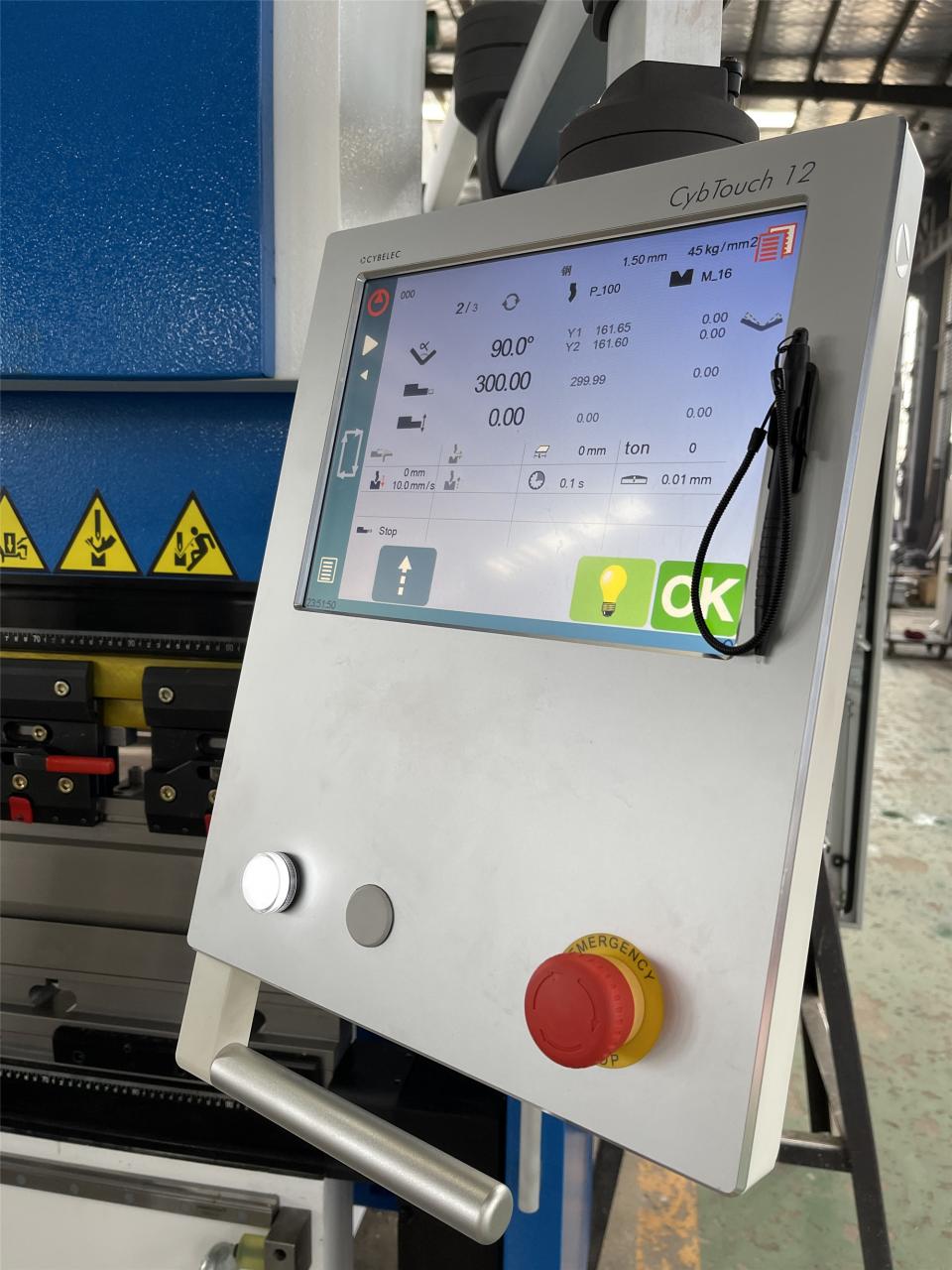

Krmilni sistem Cybtouch-12

1. Upravlja 4 osi.

2. Samodejno zaporedje upogibov (opcija).

3. Izračun dodatka za upogib.

4. Tlak - kronski izračun.

5. Modularna orodja za vsak del ali krivino.

6. Popravek kota in hrbtne širine.

7. Vzdrževanje na daljavo preko brezžične povezave z osebnim ali prenosnim računalnikom.

8. USB priključek za pomnilniški ključek za prenos/varnostno kopiranje podatkov.

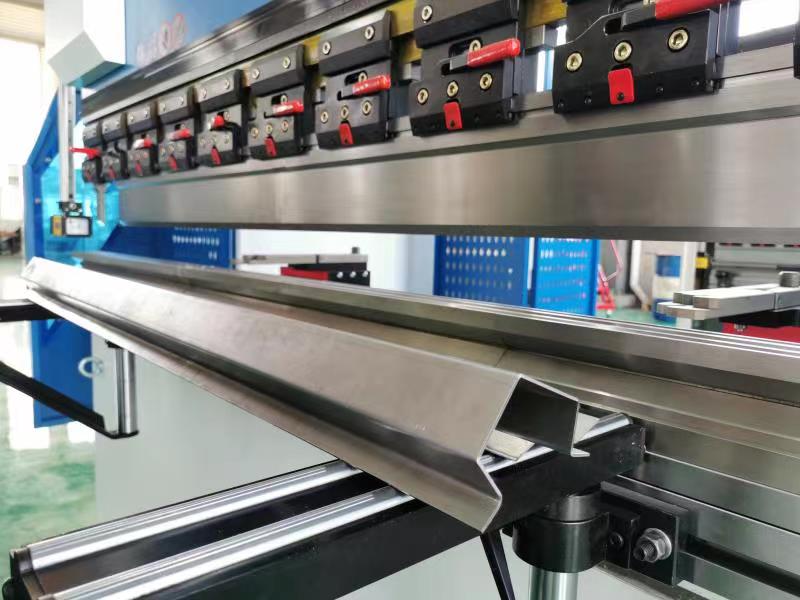

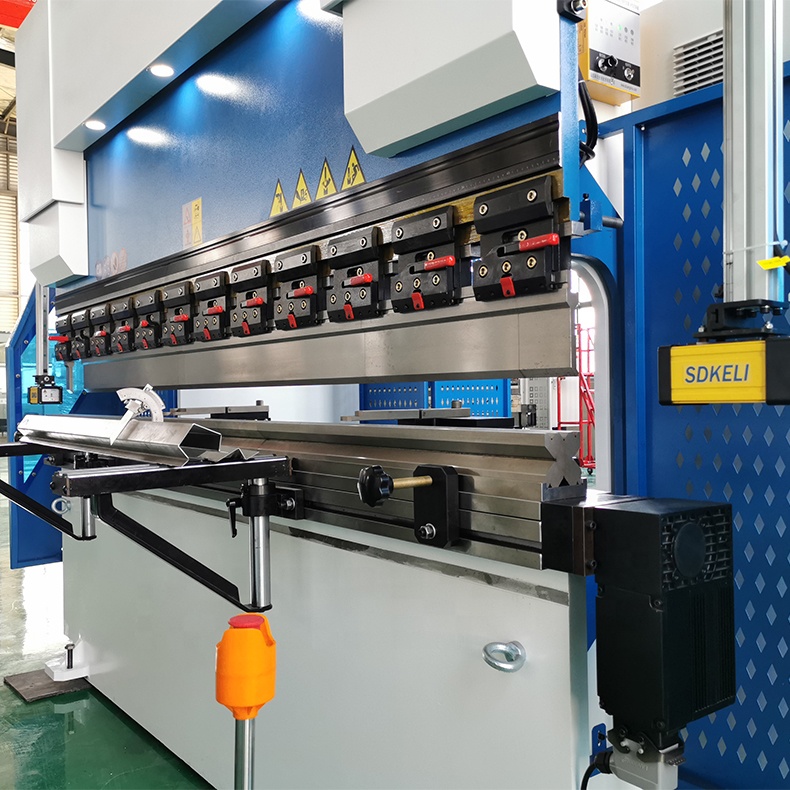

Visoko učinkovita delovna miza

1, Uporabite lahko celotno upogibno dolžino, saj ni motenj.

2, CNC prilagojen kalup

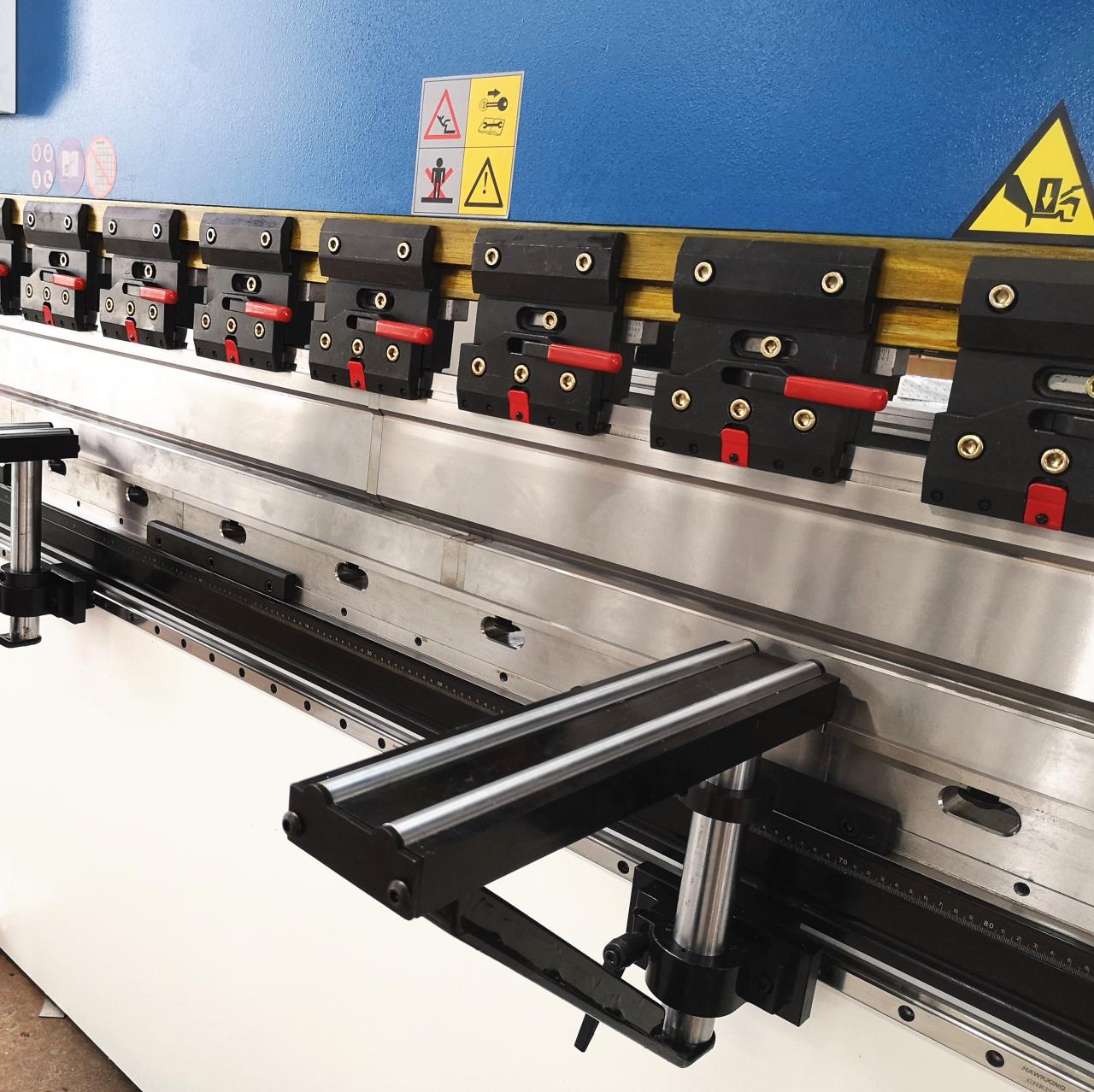

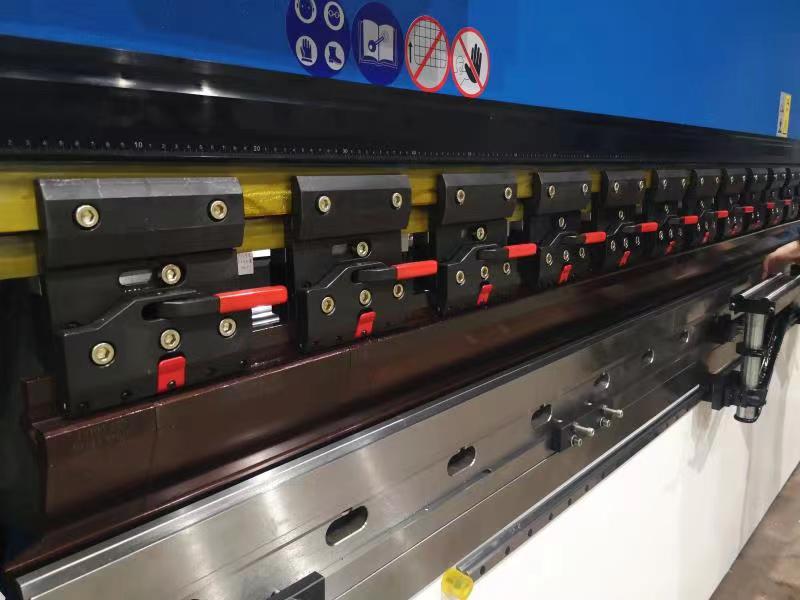

3, Hitra sponka: hitra menjava orodja zahvaljujoč navpični nastavitvi, da skrajšate čas nastavitve.

4, Podporne roke: Ergonomski podporni nosilci in LED osvetlitev delovnega območja služijo za povečanje vaše enostavnosti upravljanja.

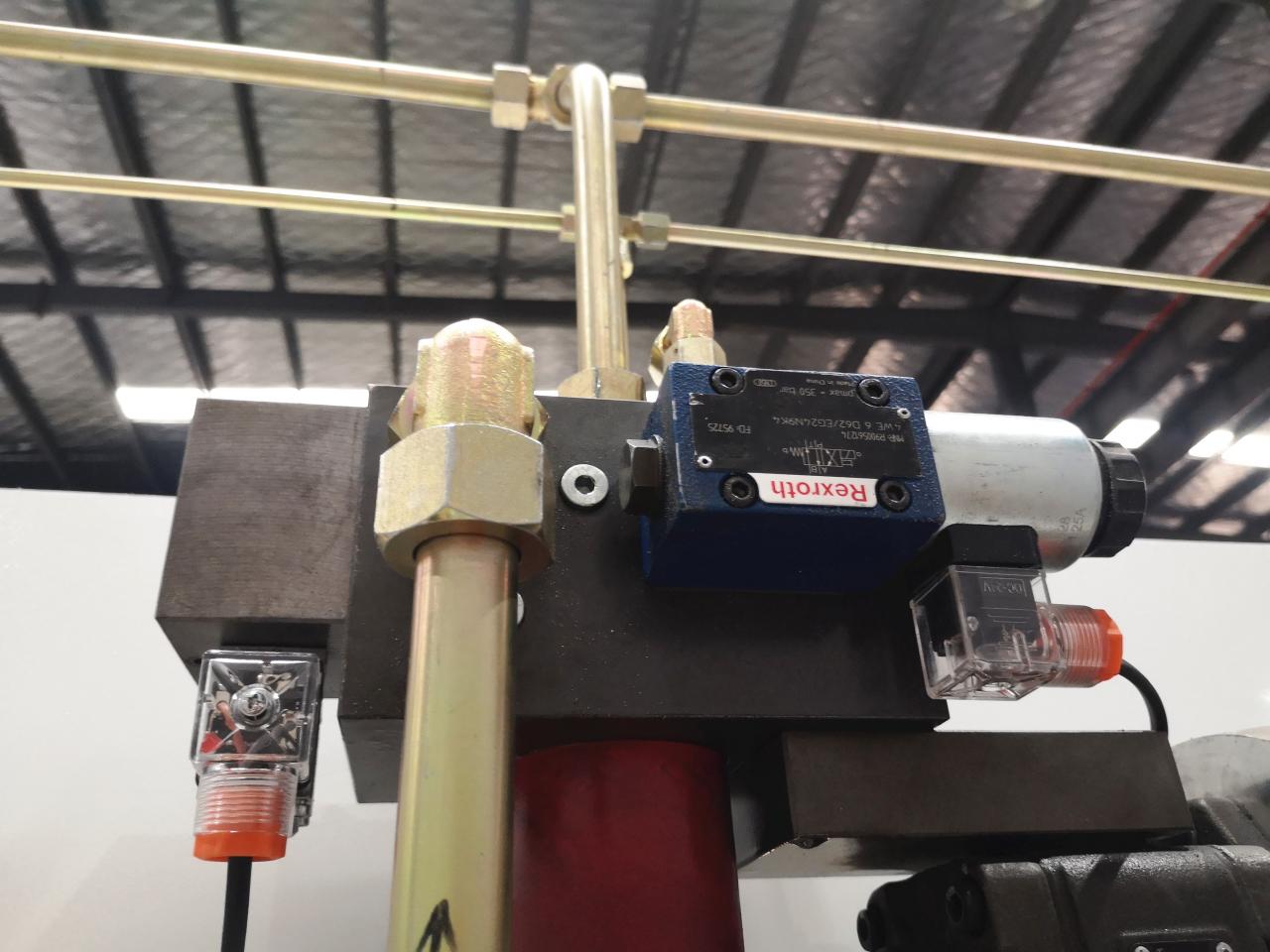

5. Hidravlični ventil (Rexroth iz Nemčije)

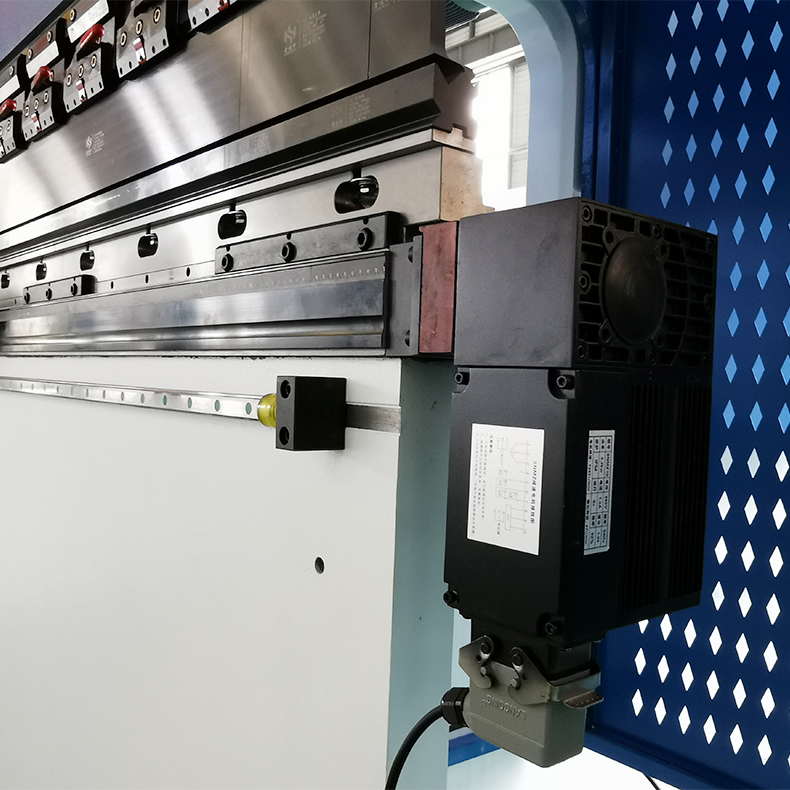

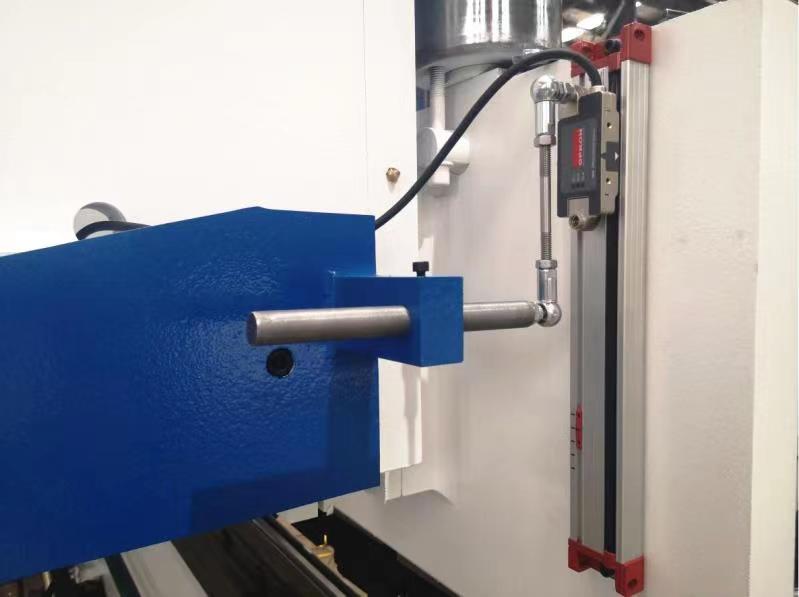

6, ravnilo GIVI Grating (iz Italije): natančno pozicioniranje giba

7, sistem samodejnega kronanja: za natančnejši kot upogibanja

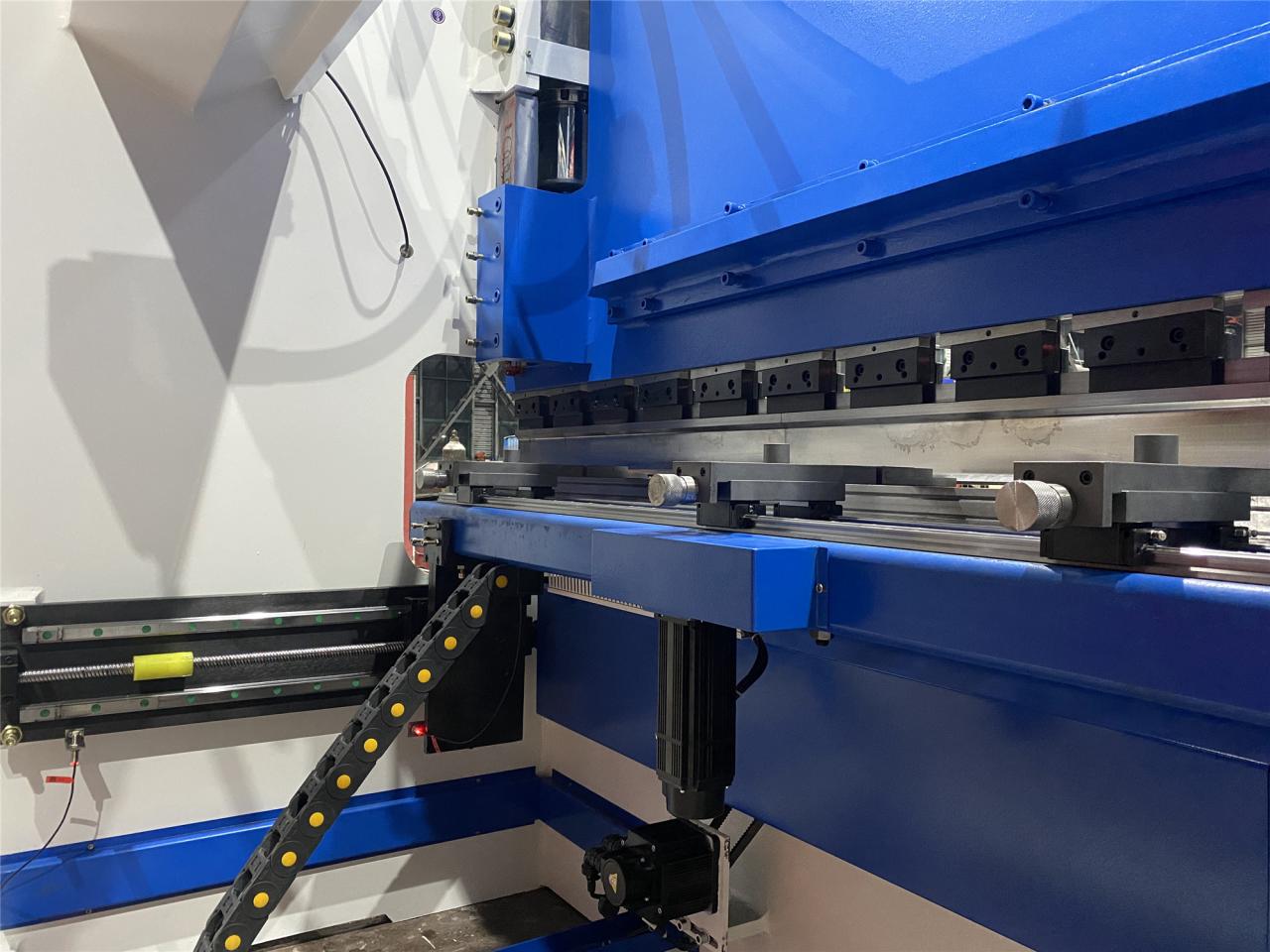

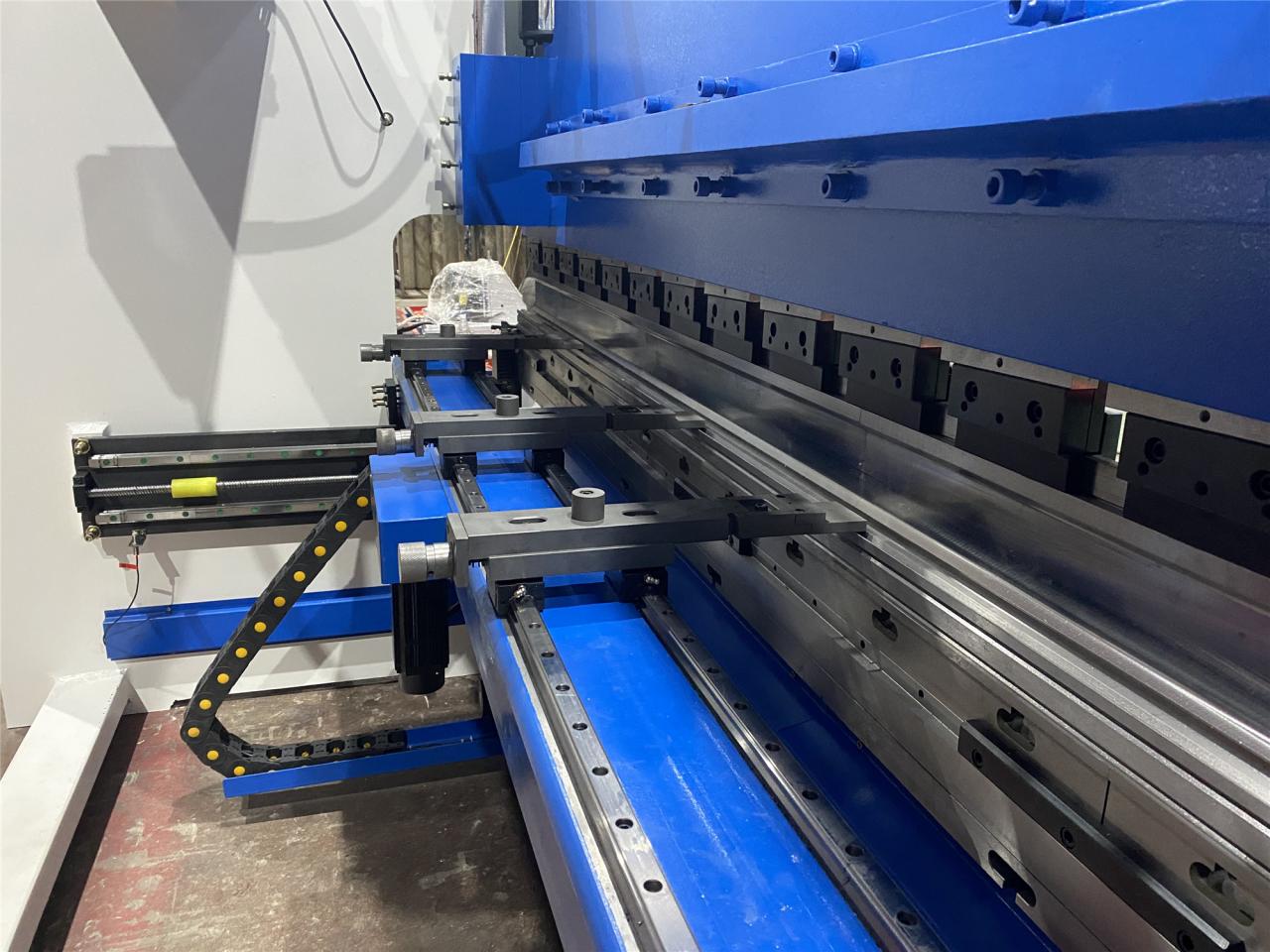

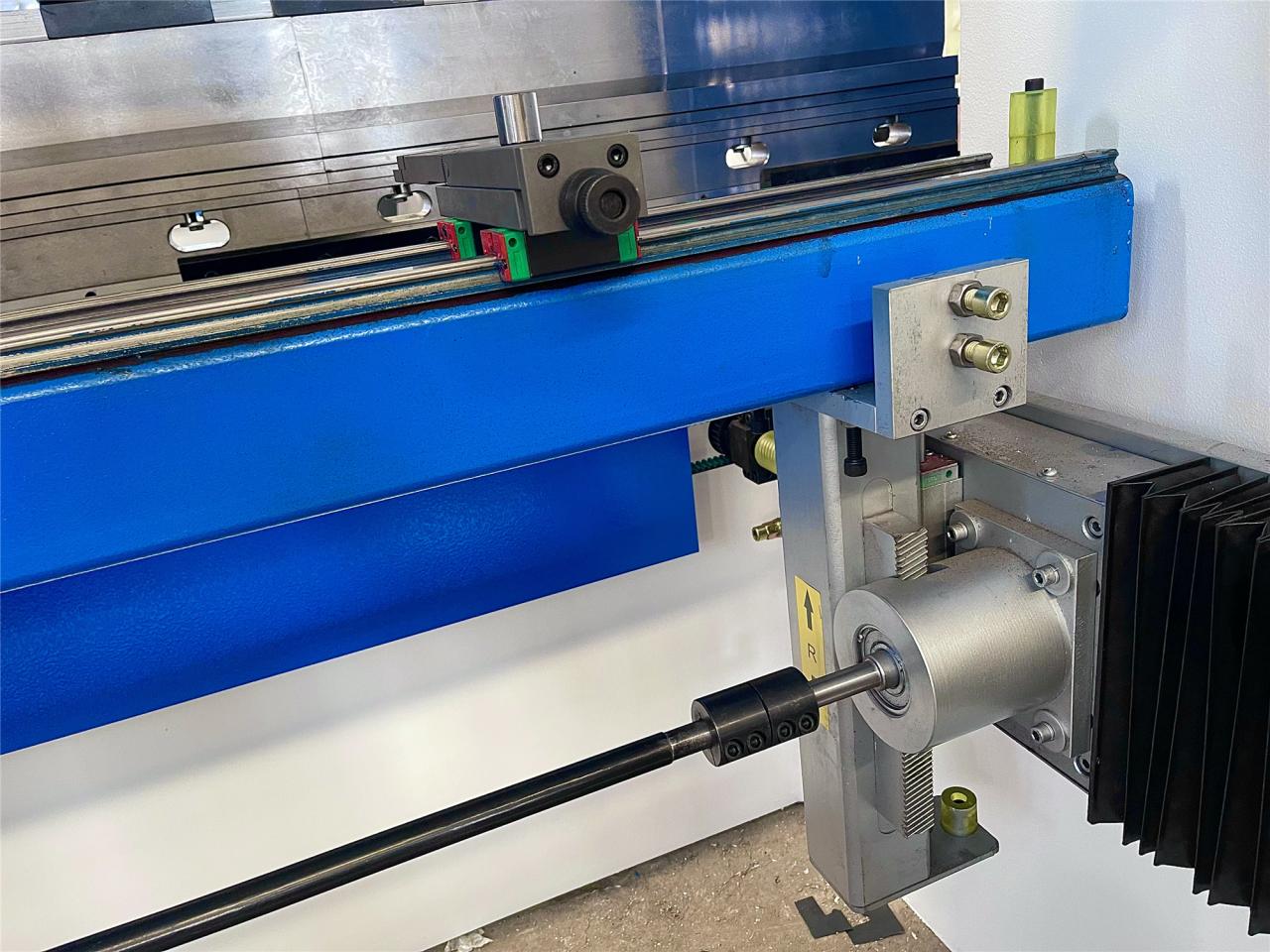

8, Laser varno Visoko učinkovit in močan zadnji merilnik

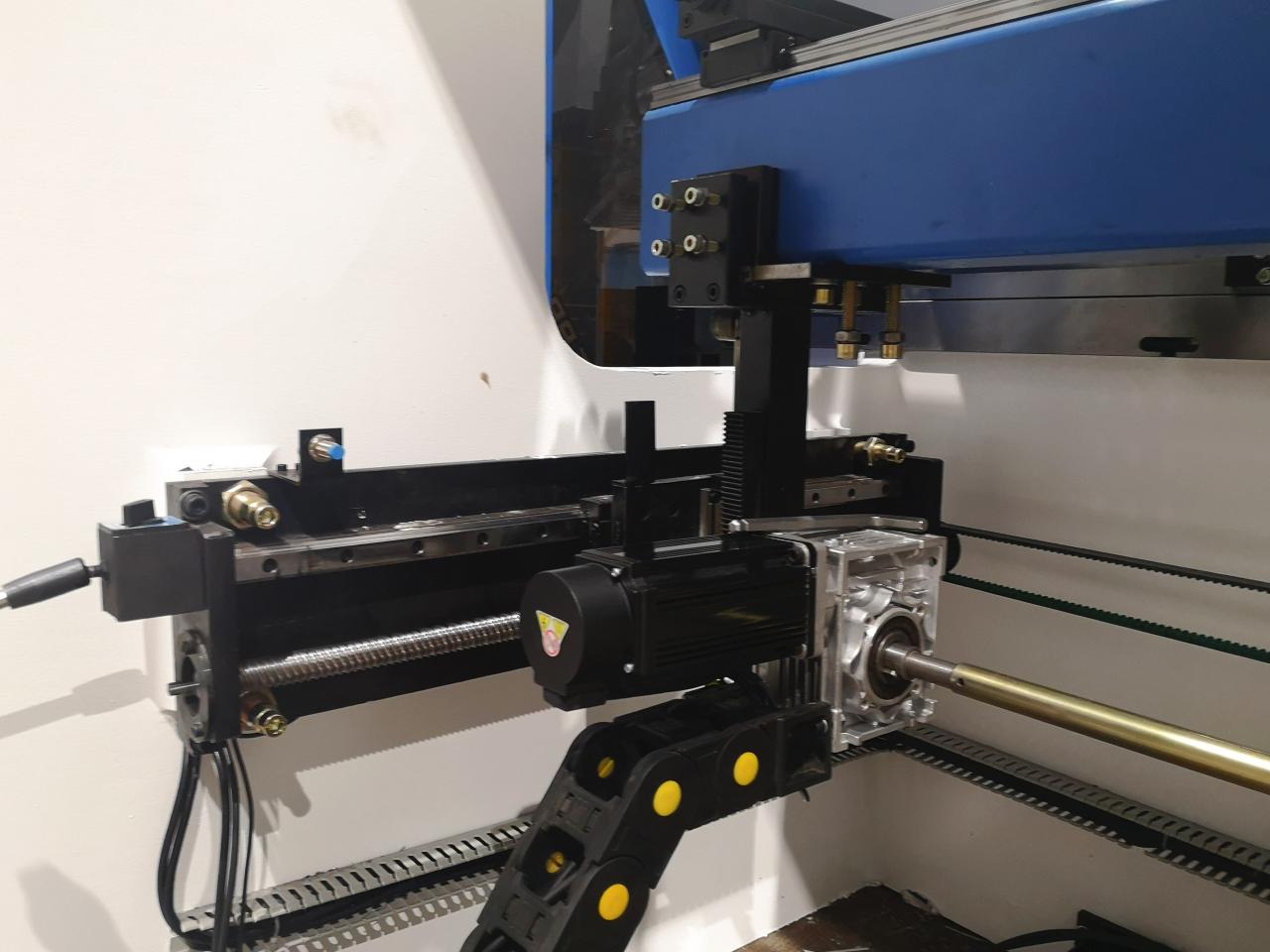

1, Servo motorni pogon zadnjega merilnika: Servo pogonski sistem zadnjega merilnika za povečanje hitrosti in varčevanje z energijo.

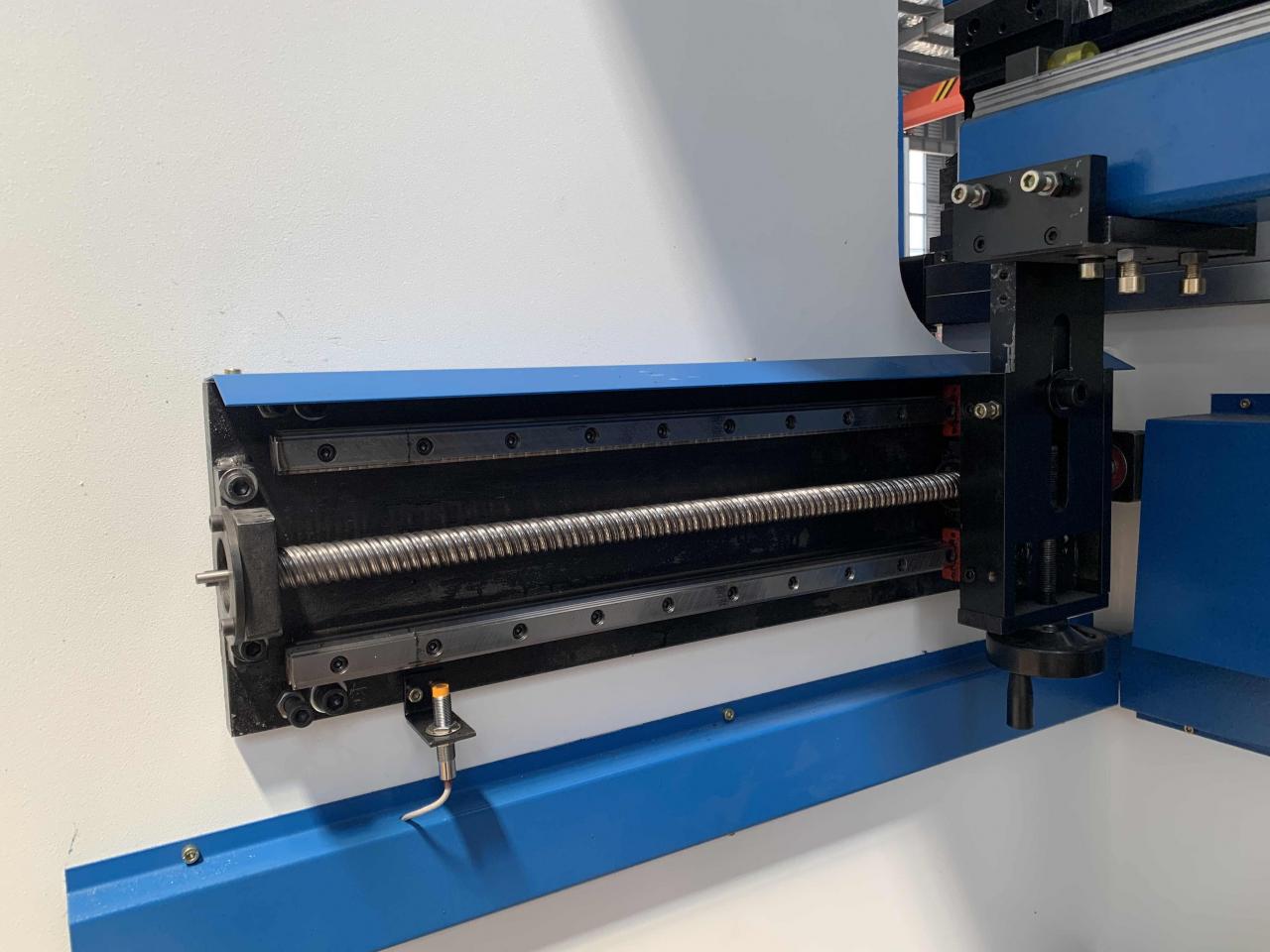

2, kroglični vijak in linearno vodilo Dinamični zadnji merilniki in os visoke hitrosti zahvaljujoč krogličnemu vijaku in linearnemu vodilu.

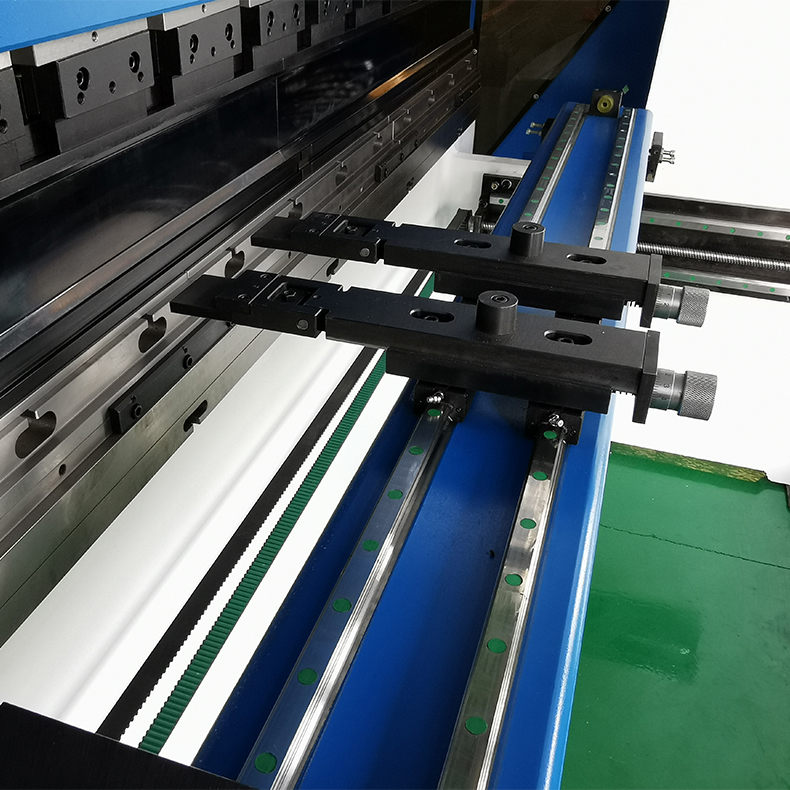

3, Dvojna linearna vodila in integriran podporni nosilec za izboljšanje natančnosti premikanja prstov.



Mednarodna blagovna znamka podpira

Glavna konfiguracija

Glavni motor	Siemens, Nemčija
Elektrika	Schneider, Francija
Hidravlični ventil	Rexroth, Nemčija
Oljna črpalka	Sunny, ZDA
Pečatni prstan	EMB, Nemčija
Krmilnik	DELEM DA66T
Nožno stikalo	Sanyuan HongKong
Cilinder	Jining Taifeng, Shandong
Kroglični vijak in linearno vodilo	HIWIN, Tajvan
Servo voznik	DELTA, Tajvan
Rešetkasto ravnilo	GIVI, Italija

Varnost in zanesljivost

Vse komponente so certificirane v skladu z evropskimi standardi, predvsem iz Nemčije, ZDA, Nizozemske, Italije in Švice. Vsi strukturni deli so izračunani po metodi končnih elementov in uporabljeno je le visokokakovostno jeklo S275 in S355 JR in sicer J2 (N).

Zaščita delovne mize

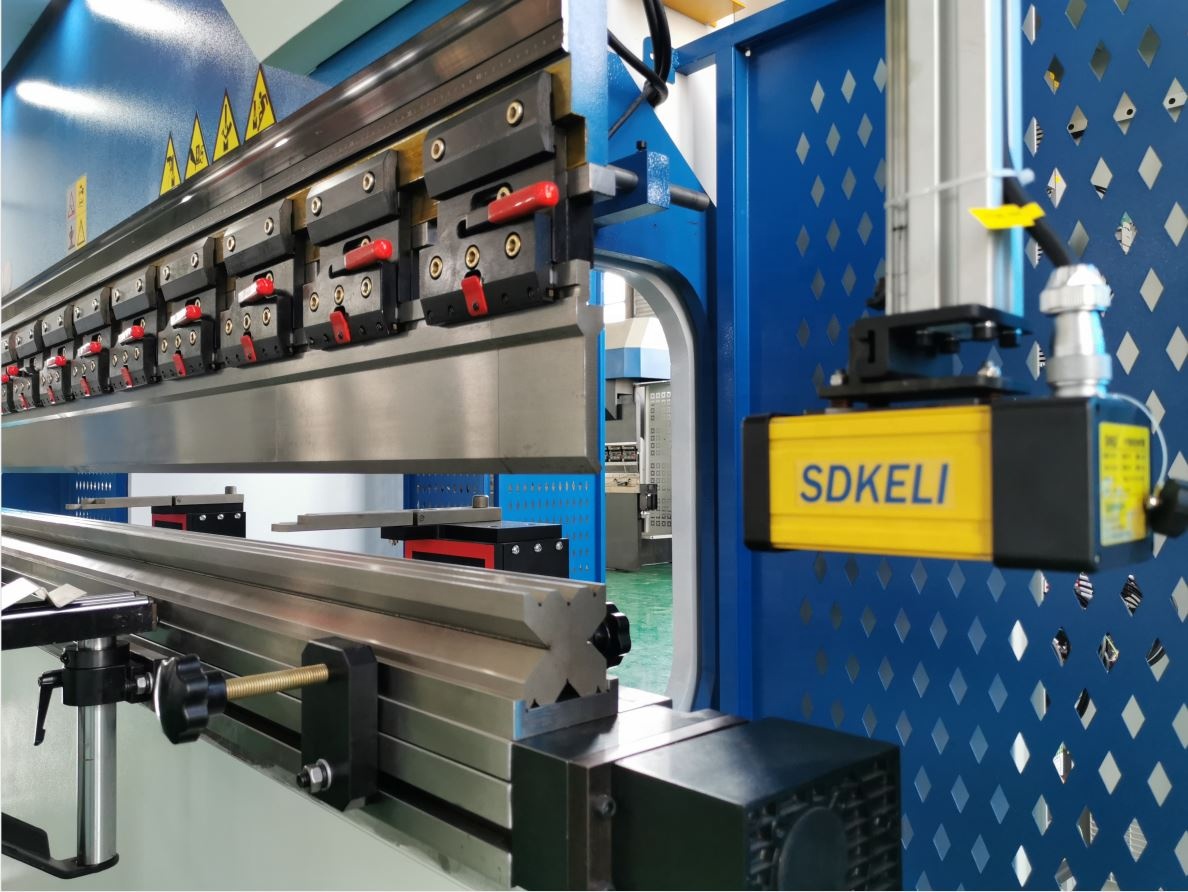

Laserska zaščita: rezilo se ustavi, ko laser zazna oviro.

Mehanski hrbet

Zaščita svetlobne zavese ali točkasta zaščita ali varnostna ograja, da ljudi opozori na nevarna delovna območja.

Stranice delovne mize

Varnostna ograja, ki ljudem preprečuje nepreviden vstop.

Podrobnosti

• Hod drsnika (mm): 160 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 320 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 4000
• Širina delovne mize (mm): 140 mm
• Dimenzije: 4000 x 1700 x 2800 mm
• Stanje: Novo
• Kraj izvora: Anhui, Kitajska
• Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ZLITINA, ogljikovo jeklo, aluminij
• Avtomatizacija: avtomatska
• Dodatne storitve: strojna obdelava
• Leto: 2022
• Teža (KG): 11000
• Moč motorja (kw): 11 kw
• Ključne prodajne točke: Konkurenčna cena
• Garancija: 2 leti
• Veljavne panoge: hoteli, trgovine z oblačili, trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, tovarna hrane in pijače, kmetije, restavracija, domača uporaba, trgovina na drobno, trgovina s hrano, tiskarne, gradbena dela, energija in rudarstvo, trgovine s hrano in pijačo , Oglaševalsko podjetje
• Lokacija razstavnega prostora: Kanada, Rusija
• Vrsta trženja: Nov izdelek 2022
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 2 leti
• Osnovne komponente: ležaj, motor, črpalka, zobnik, PLC, tlačna posoda, motor
• Nadzorni sistem: DELEM CT8
• Model: 160T-4000
• Električne komponente: Schneider iz Francije
• Barva: po meri
• Uporaba: upogibanje pločevine
• Krmilne osi: 4 1
• Certificiranje: CE ISO SONCAP
• Glavni motor: Siemens iz Nemčije
• Dobavni rok: 30 dni
• Zagotovljene poprodajne storitve: brezplačni nadomestni deli, namestitev na terenu, zagon in usposabljanje
