4-osna CNC tandemska stiskalnica z grafičnim krmilnikom Delem Da58t 2d

Opis izdelkov

CNC sinhronizirane tandemske stiskalnice uporabljajo 2 enaka modela stiskalnice, združene za upogibanje daljše pločevine, zlasti nad 8 m dolžine, 2 stroja sta lahko neodvisna upogibanja za visoko produktivno upogibanje kratke kovine, uporablja isti krmilnik s sinhrono tehnologijo; različne modele je mogoče združiti tudi s tandemskimi možnostmi, ena velika stiskalnica za upogibanje debelih in večjih delov, ena majhna stiskalnica za upogibanje tankih in majhnih profilov, skupaj je mogoče upogibati daljše dele z razumno zasnovo na 2 strojih različnih velikosti.

Glavne značilnosti

• Napredni proporcionalni ventil nadzoruje hidravlične cilindre za sinhrono delovanje in doseganje natančne ponovljivosti

• Biti sposoben nadzora na naključni točki v udarcu

• Natančnost ponovljivosti /-0,01 mm, natančnost vzporednosti /-0,02 mm

• Miza za kompenzacijo upogiba ali kronski sistem za visoko natančnost

• CNC Holland Delem DA58T skupaj z linearno lestvico, ventili Bosch-Rexroth, servo motorji in drugimi elementi znane blagovne znamke zagotavlja odlično delovanje

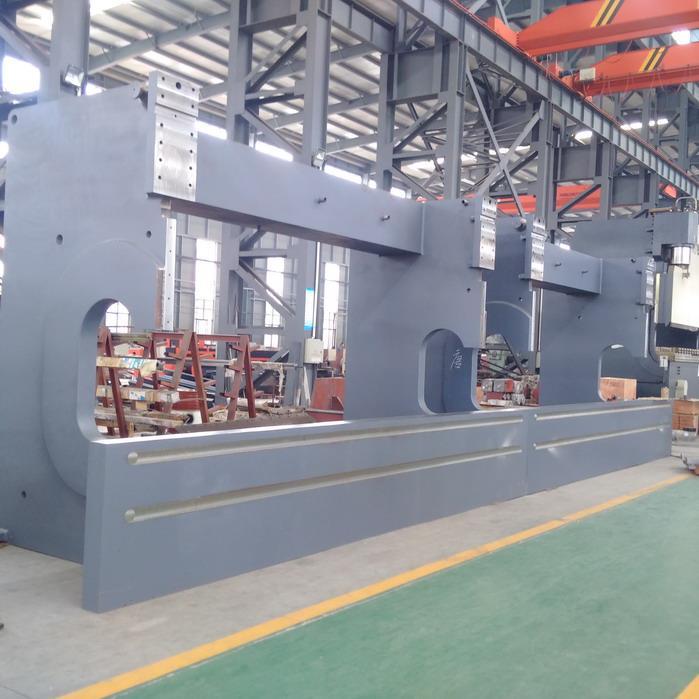

Strojni blok

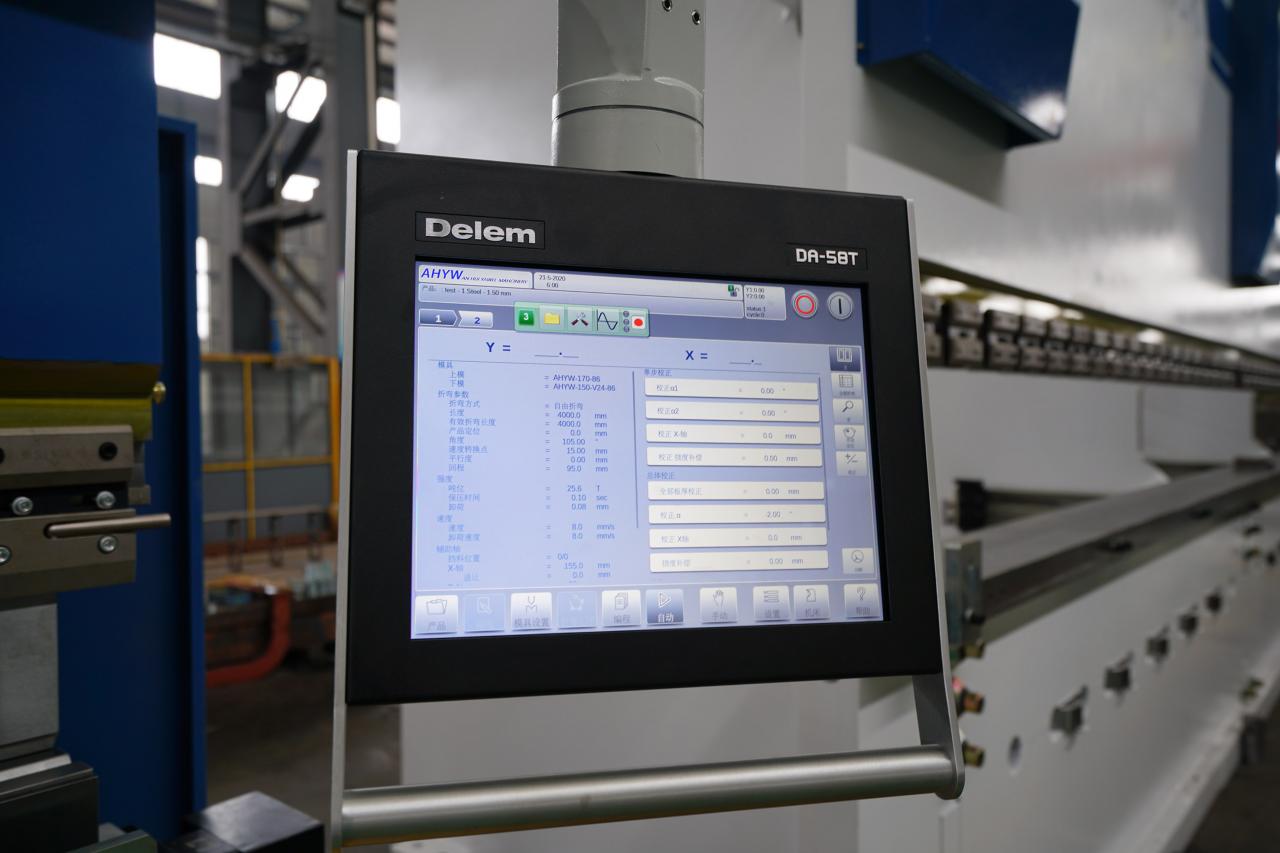

Ta serija cnc stiskalnic ima tog okvir za minimalen upogib pod obremenitvijo. Strojno varjenje izvajajo varilni aparati in varilni roboti. Po varjenju izvedemo postopek razbremenitve napetosti z vibracijskim sistemom. Po postopku razbremenitve napetosti gre okvir stroja v CNC 5-osne obdelovalne centre za natančnost. Vse referenčne površine in priključne luknje so obdelane. Z vsemi temi postopki je občutljivost okvirja stroja zaščitena za dolgo življenjsko dobo. DELEM DA58T 2D grafični zaslon na dotik CNC krmilnik stiskalne zavore

■ Programiranje 2D grafičnega zaslona na dotik

■ 15'' barvni TFT visoke ločljivosti

■ Izračun zaporedja upogibov

■ Kronasti nadzor

■ Krmiljenje servo in frekvenčnega pretvornika

■ Napredni algoritmi krmiljenja osi Y za ventile z zaprto in odprto zanko.

■ USB, periferno povezovanje

■ Programska oprema Profle-T brez povezave

Podrobnosti Slike

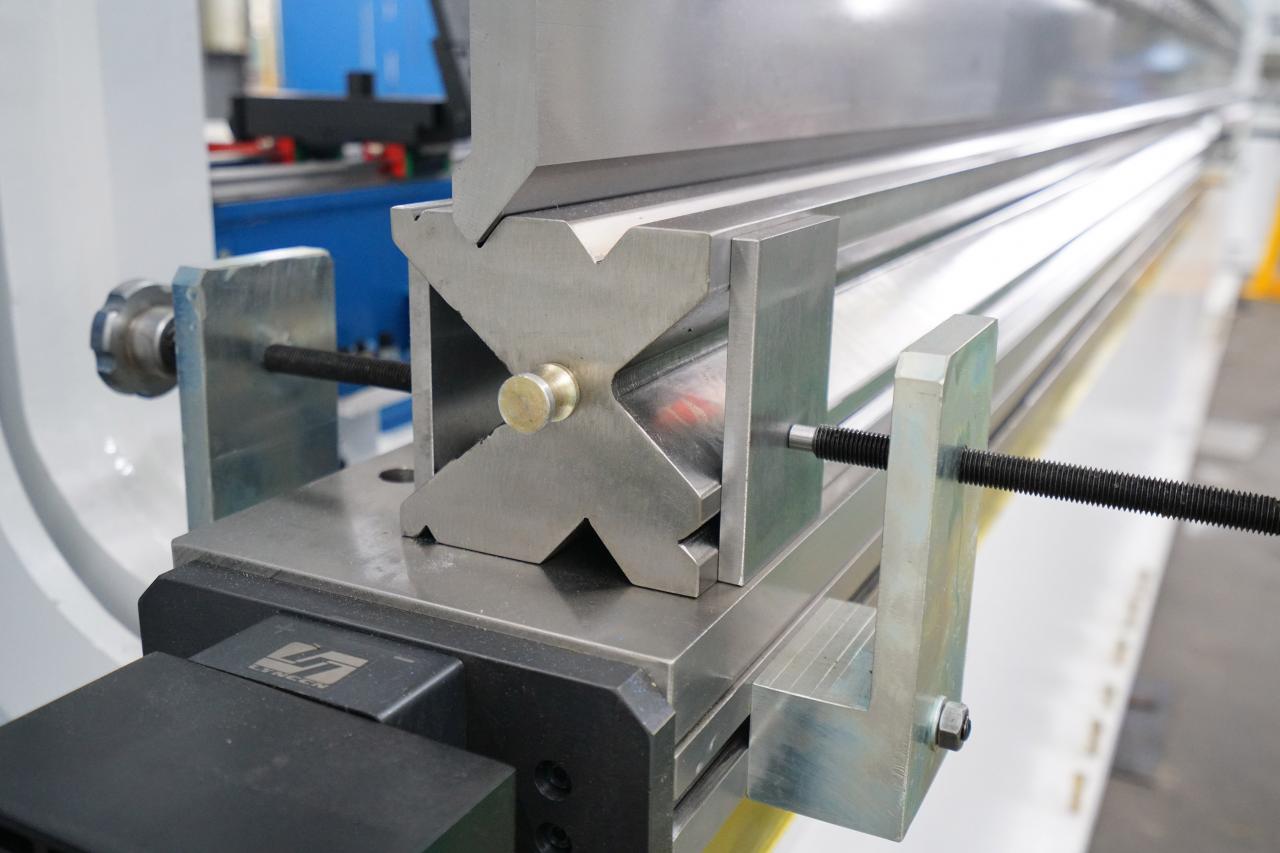

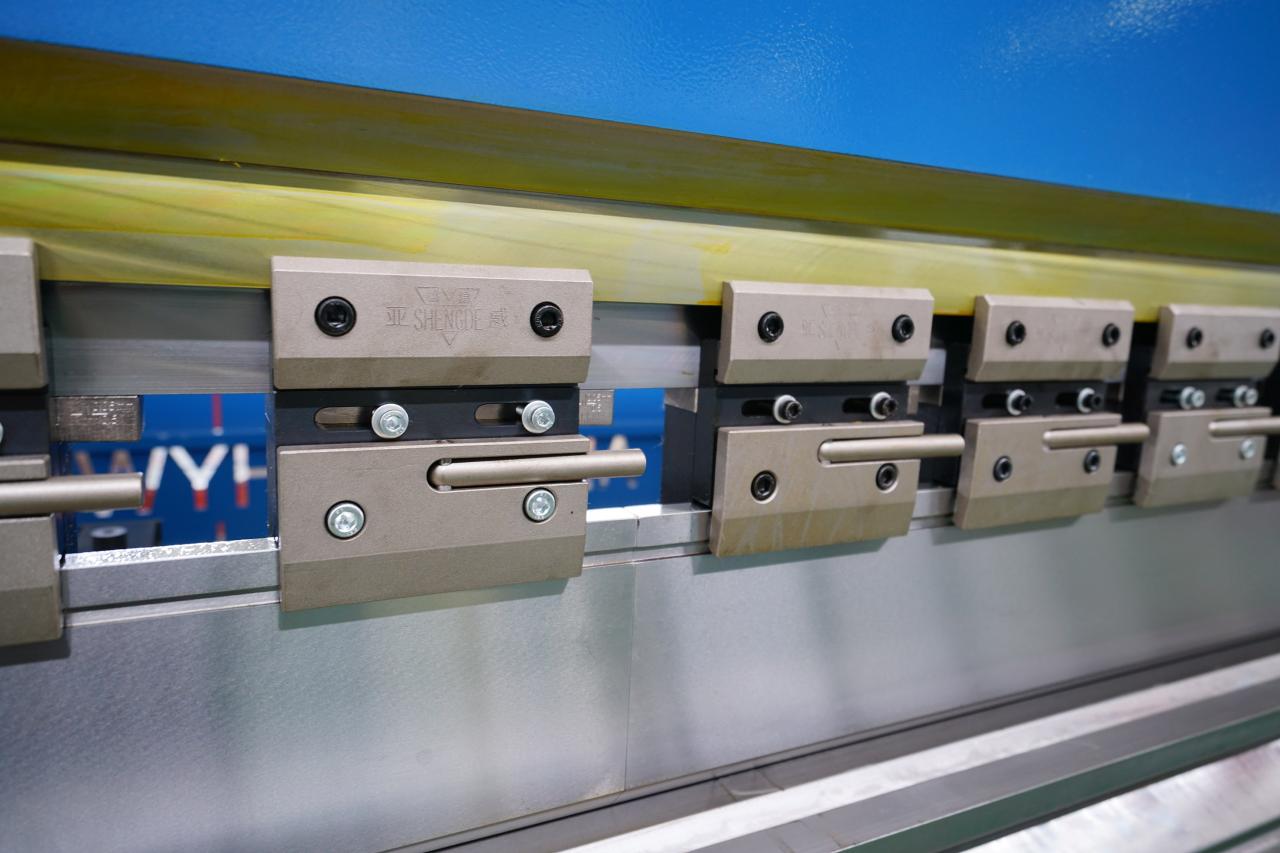

Mehanske hitre spone

Uporaba mehanske hitre spone za zgornje matrice je menjava matric bolj priročna in varna.

42Crmo orodja

Matrice za stiskalnice so izdelane iz jekla 42Crmo in temperaturo toplotne obdelave do 42 °, kar zagotavlja življenjsko dobo matrice.

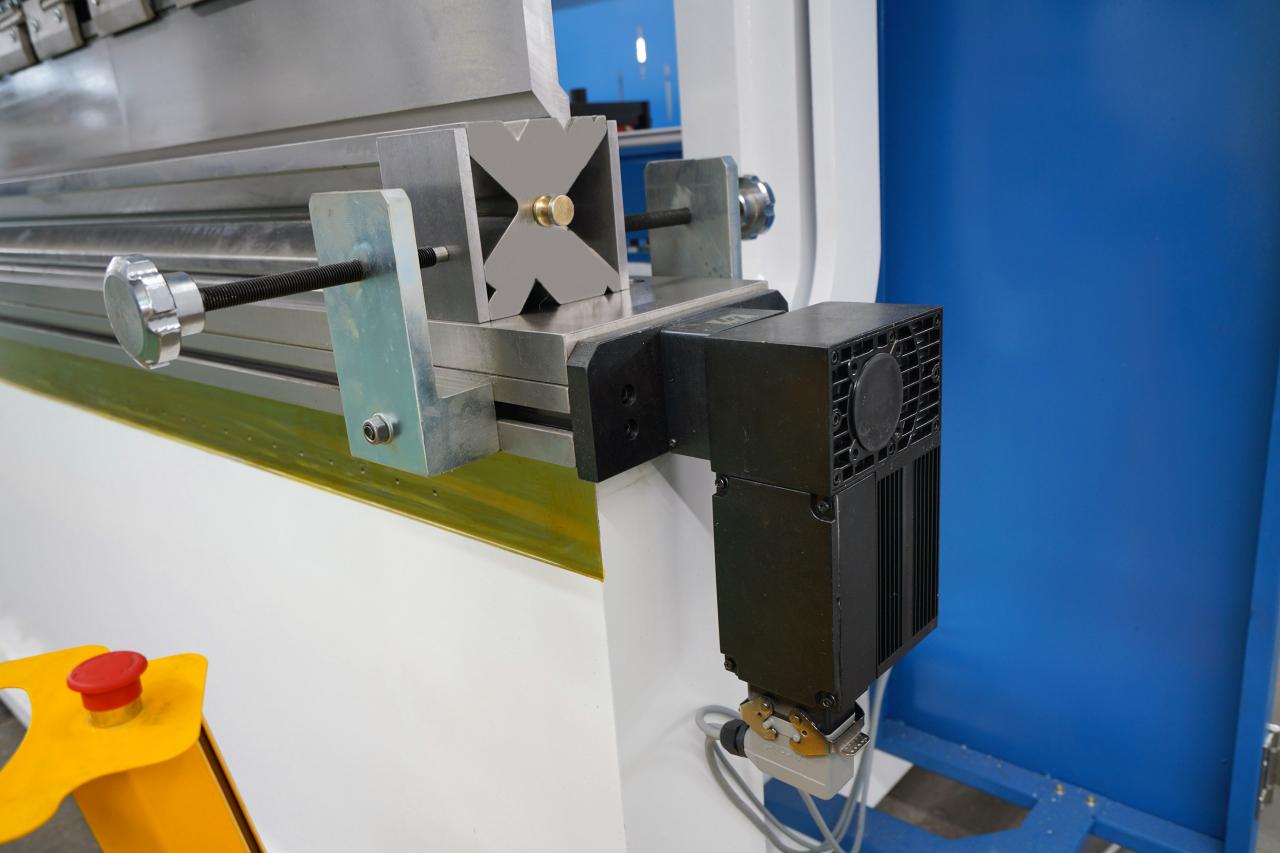

Mehanska kompenzacija krone

Mehanska kompenzacija omogoča natančno kompenzacijo upogiba po celotni dolžini mize.

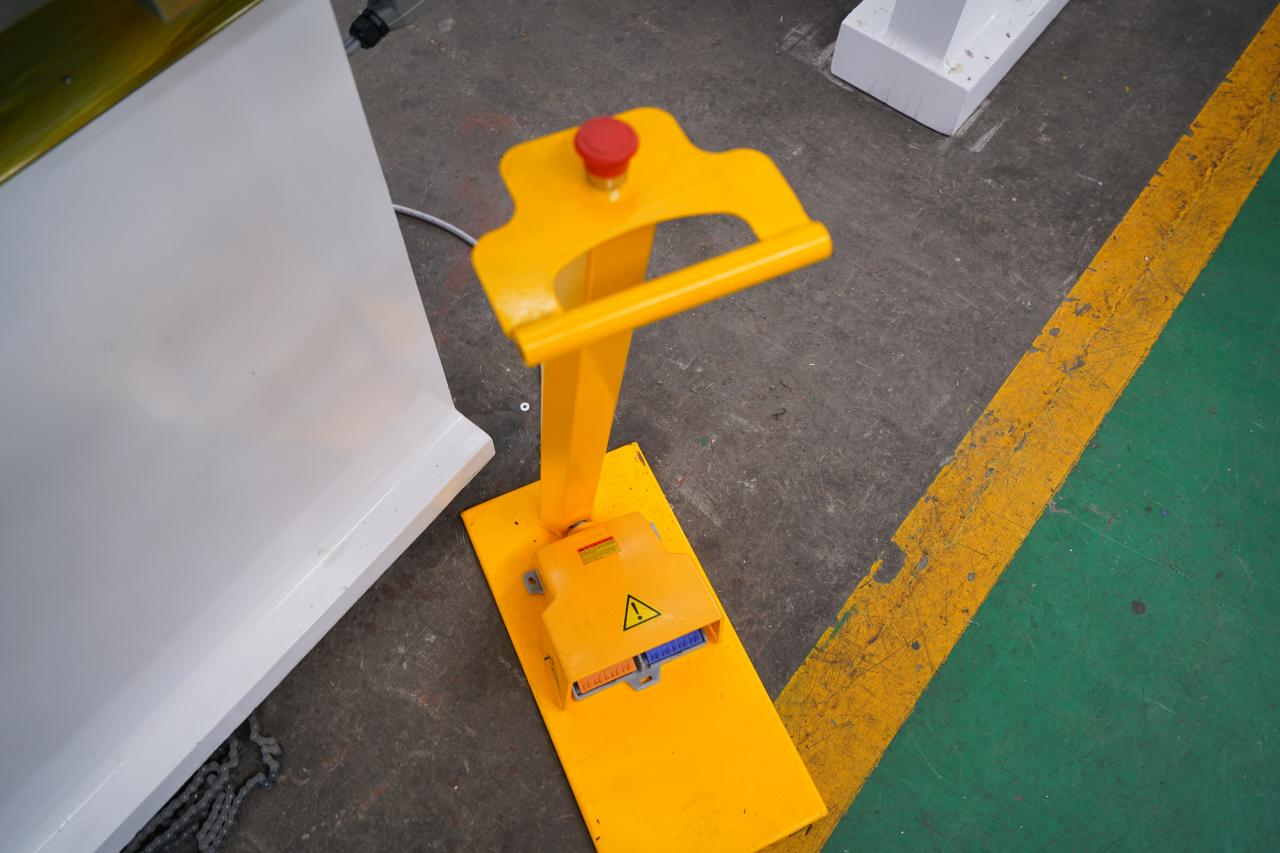

KACON pedalno stikalo

KACON pedal stikalo iz Južne Koreje izboljša življenjsko dobo in občutljivost delovanja.

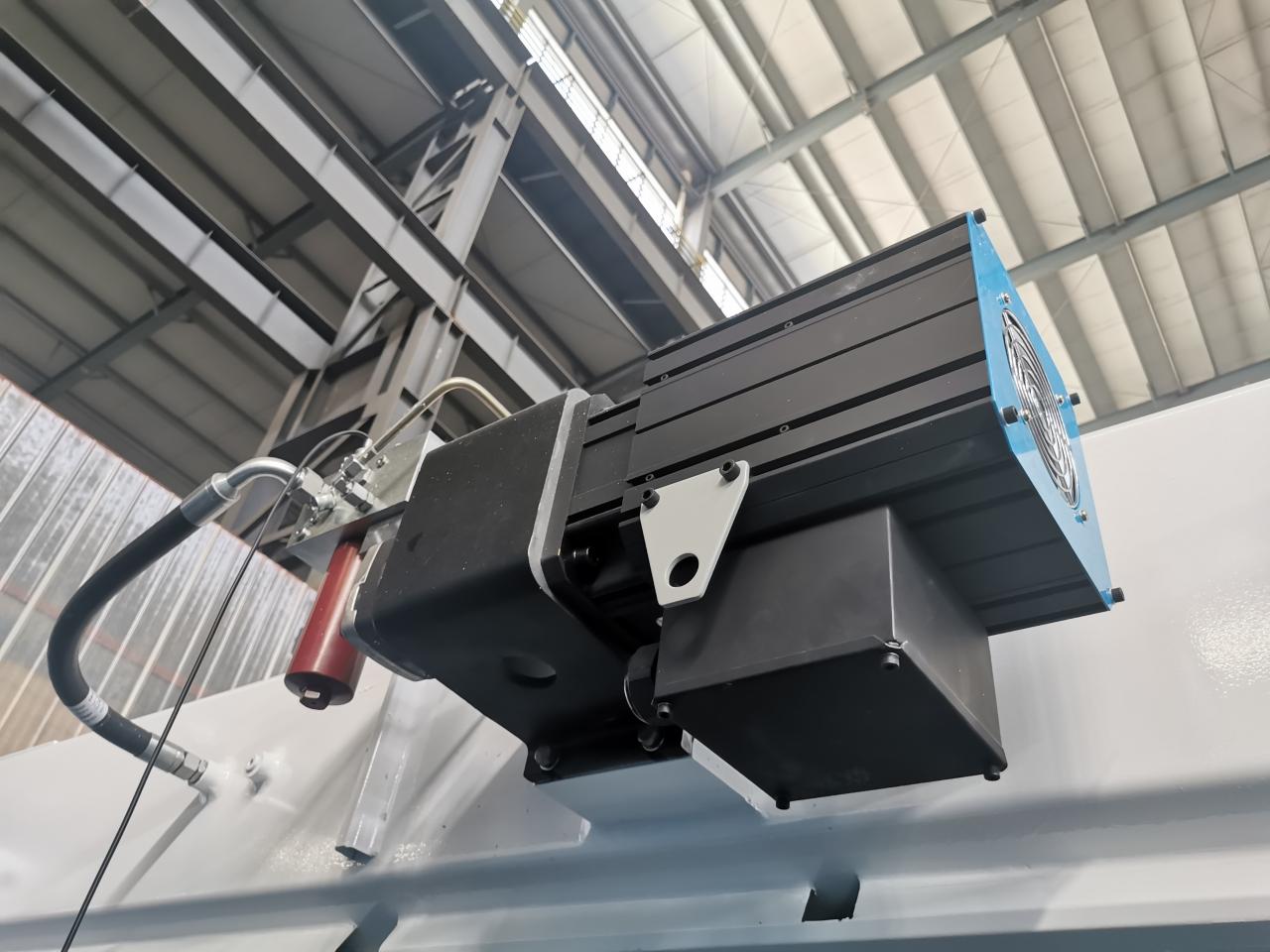

Servo motor

Servo motor in gonilnik Panasonic/Yaskawa nudita vrhunsko zmogljivost pri visokih hitrostih.

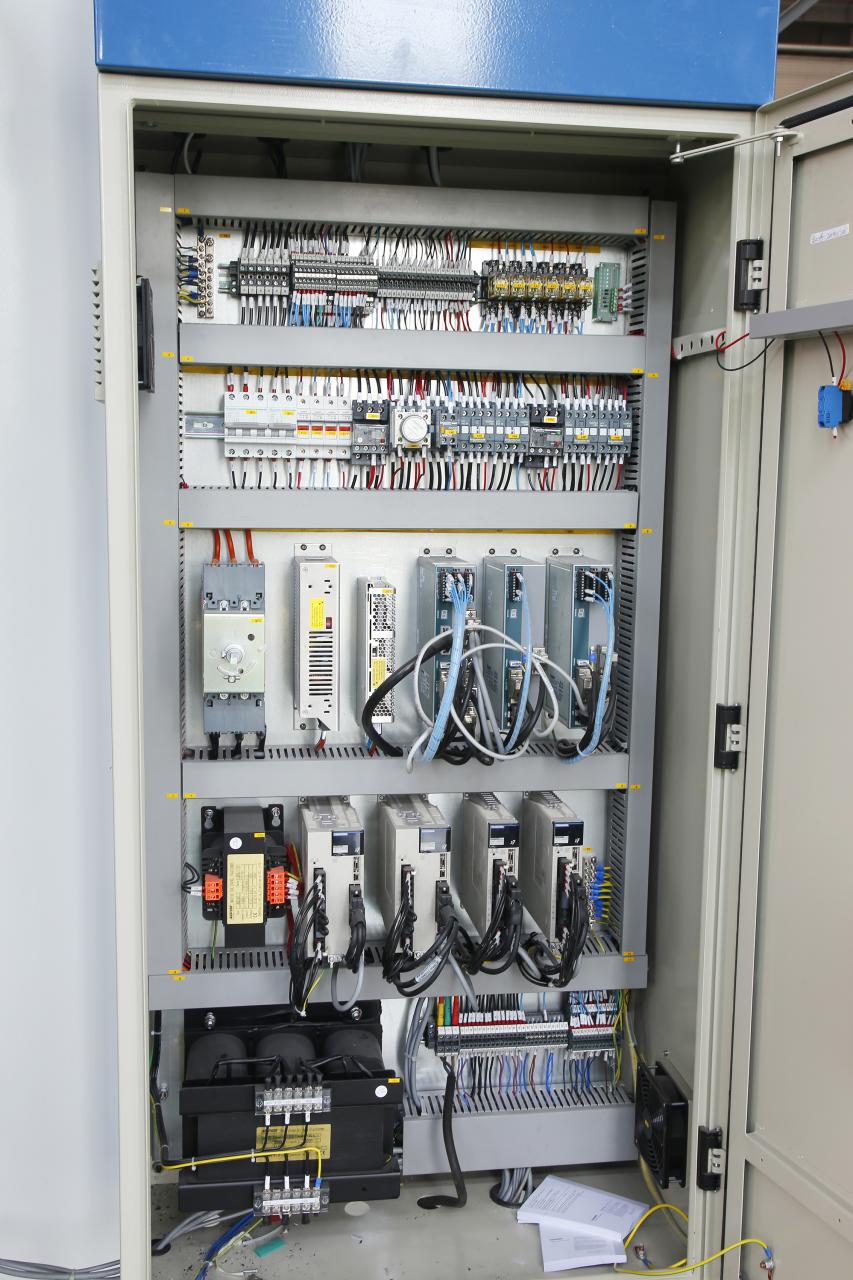

France Schneider Electrics

Stabilna elektronika France Schneider, servo pogon Panasonic za izboljšanje natančnosti pozicioniranja osi X, Y.

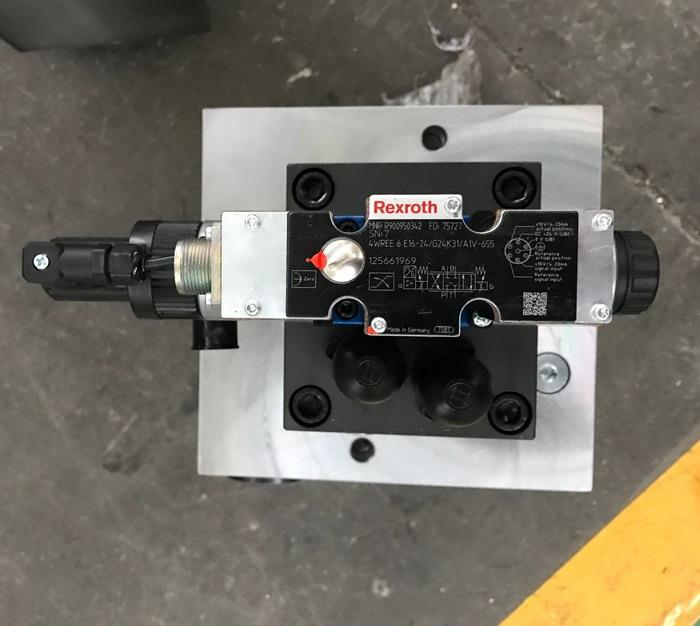

Hidravlični sistem Bosch Rexroth

Nemčija Bosch Rexroth integriran hidravlični blok ventilov.

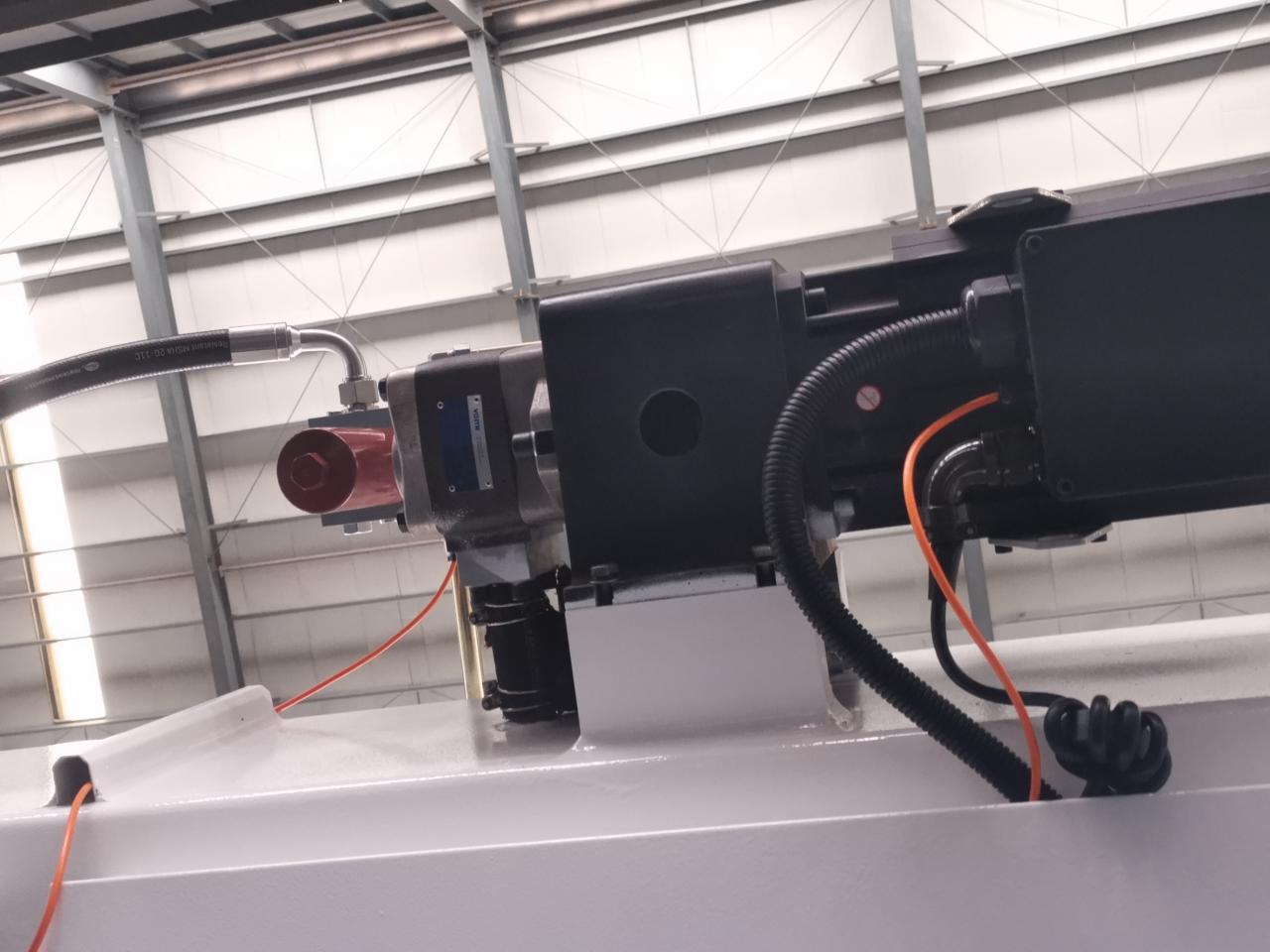

Nemčija VOITH Oljna črpalka

Uporaba nemške oljne črpalke VOITH/Hoerbiger zagotavlja dolgo življenjsko dobo olja in zmanjšuje hrup med delom.

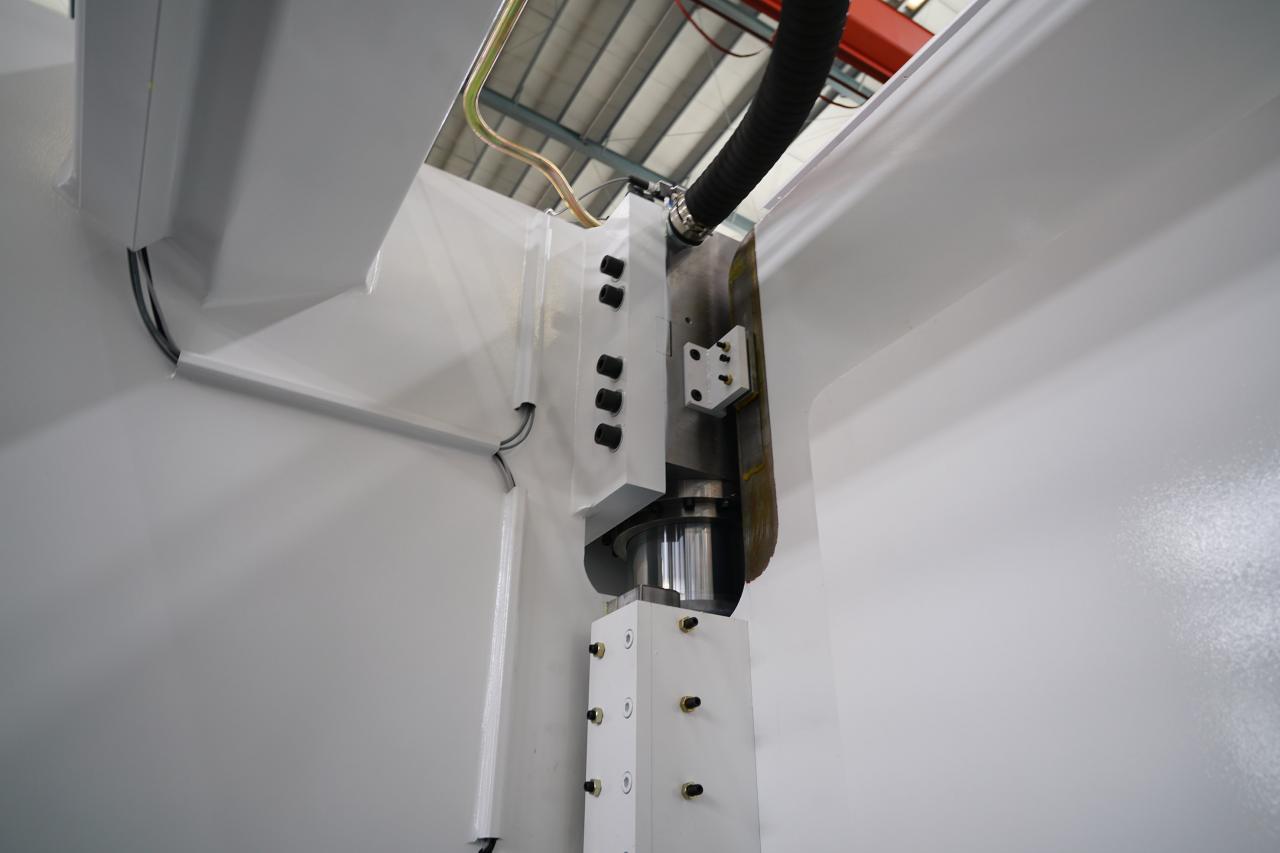

Dvojni vodnik Ram

Dvojni Ram Guide za Oil gor in dol

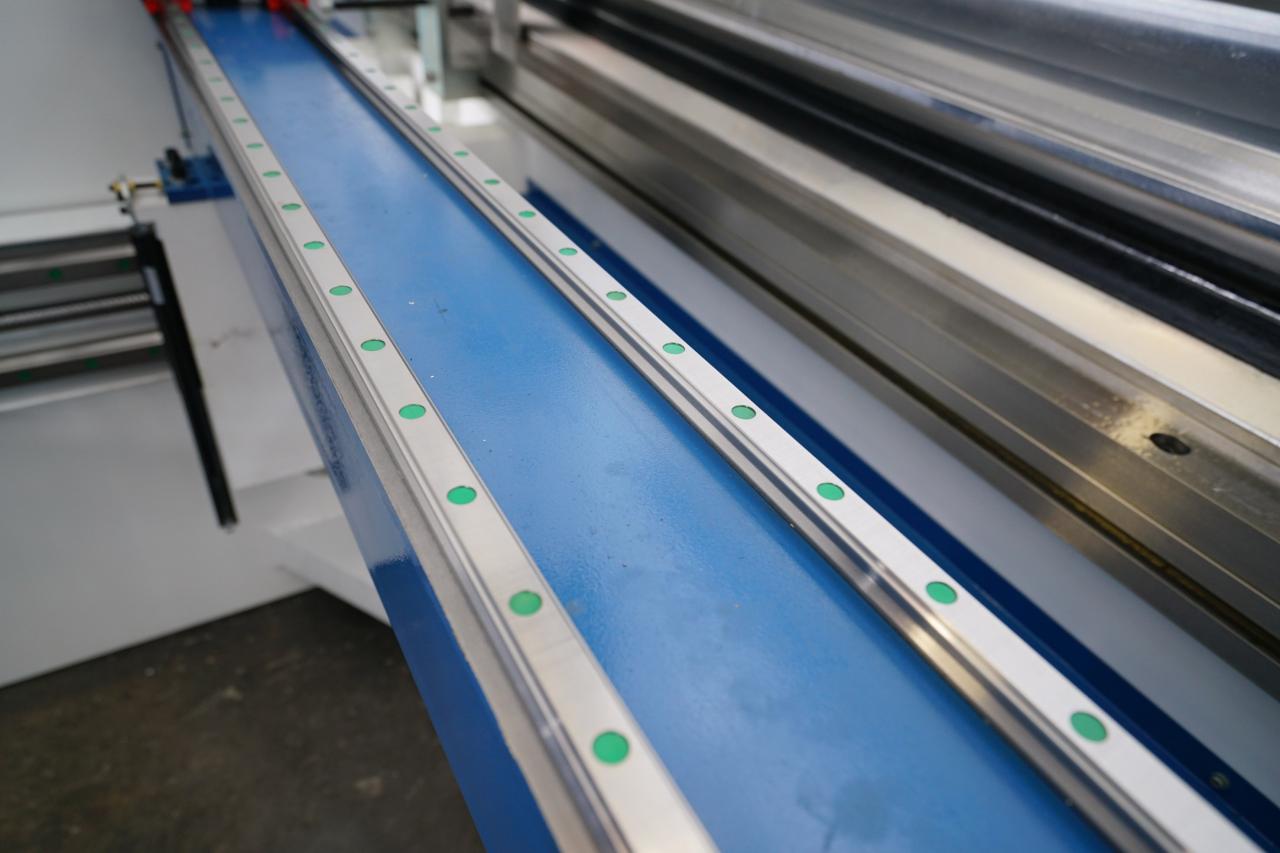

Dvojno linearno vodilo

Dvojno linearno vodilo za prste CNC Press Brake ustavi gibanje.

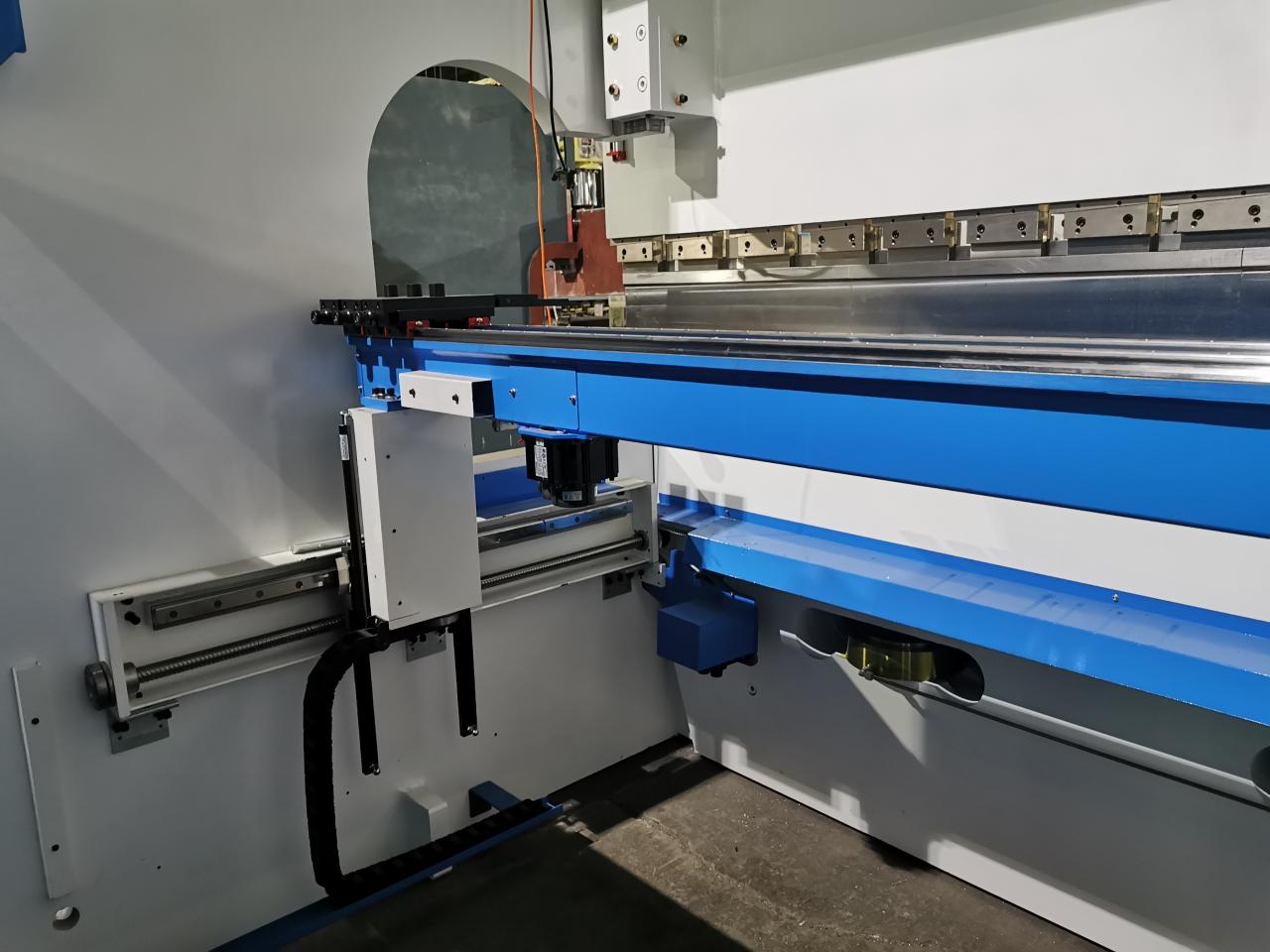

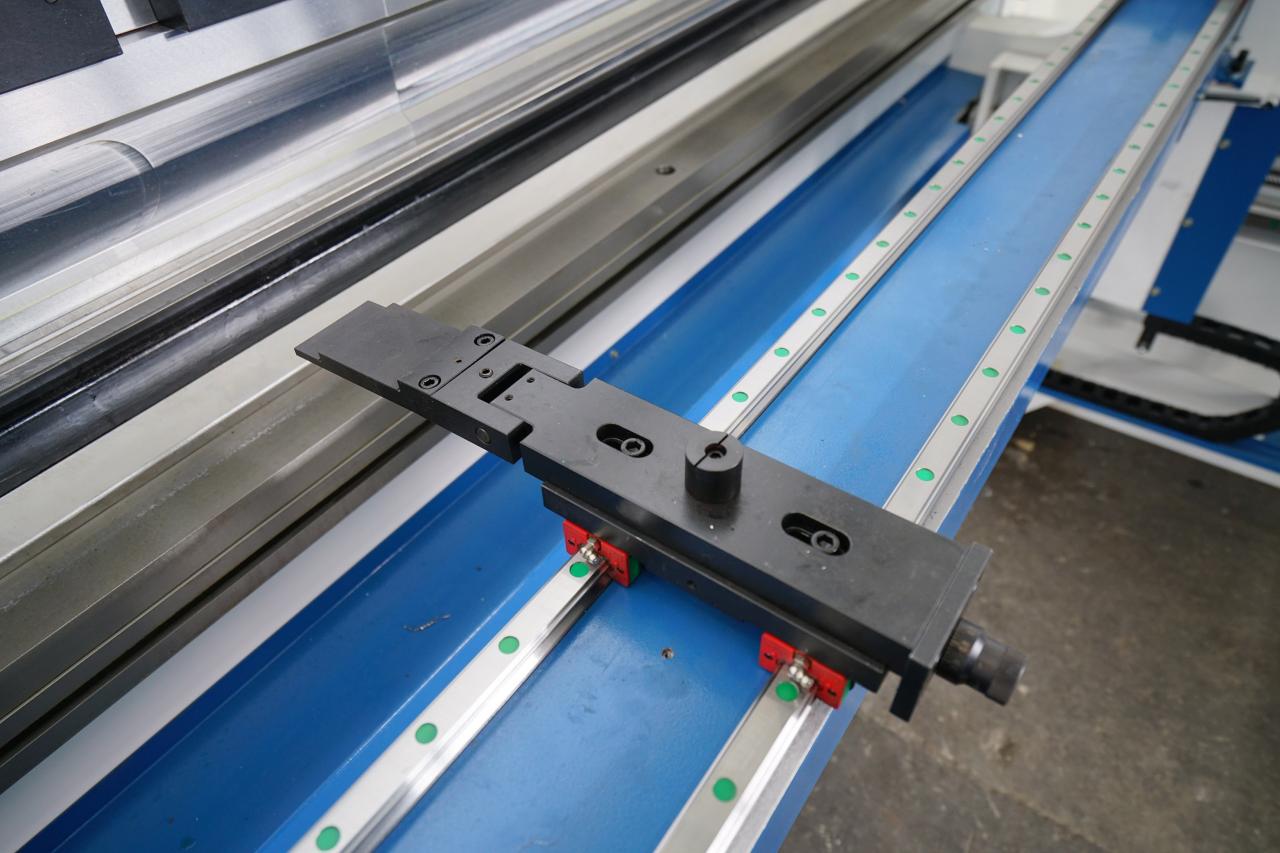

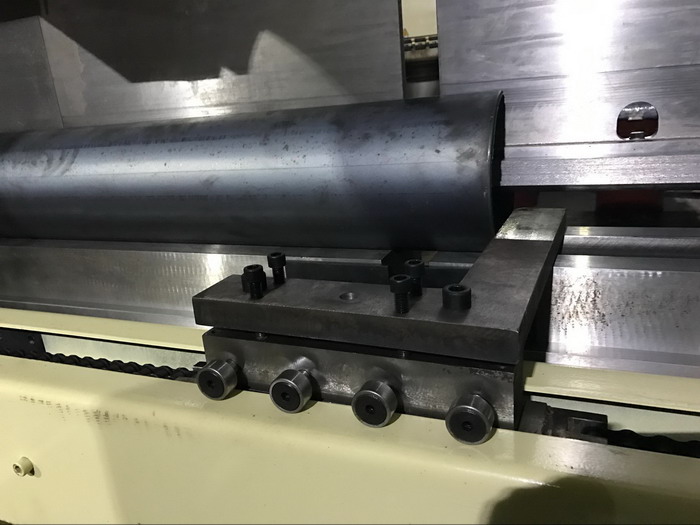

Zadnji prsti

RAYMAX Z1&Z2 Samodejni povratni merilnik tlačne zavore, ki se premika po dvojnem linearnem vodilu.

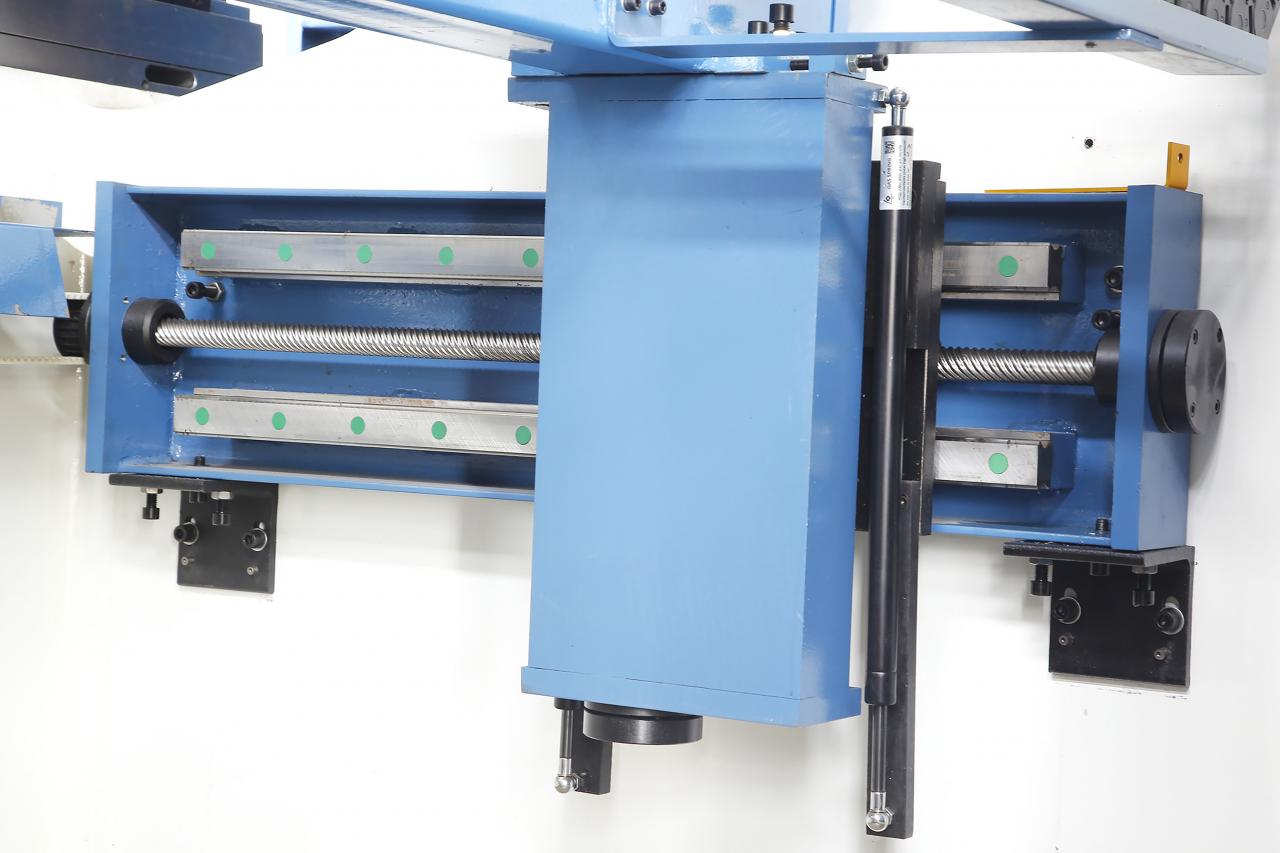

Kroglični vijak in linearno vodilo

Sprejem krogličnega vretena HIWIN in linearnega vodila za izboljšanje natančnosti hrbtne strani stroja.

Dvojno linearno vodilo

Dvojno linearno vodilo za prste CNC Press Brake ustavi gibanje.

Zadnji prsti

RAYMAX Z1&Z2 Samodejni povratni merilnik tlačne zavore, ki se premika po dvojnem linearnem vodilu.

Kroglični vijak in linearno vodilo

Sprejem krogličnega vretena HIWIN in linearnega vodila za izboljšanje natančnosti hrbtne strani stroja.

NEOBVEZNO

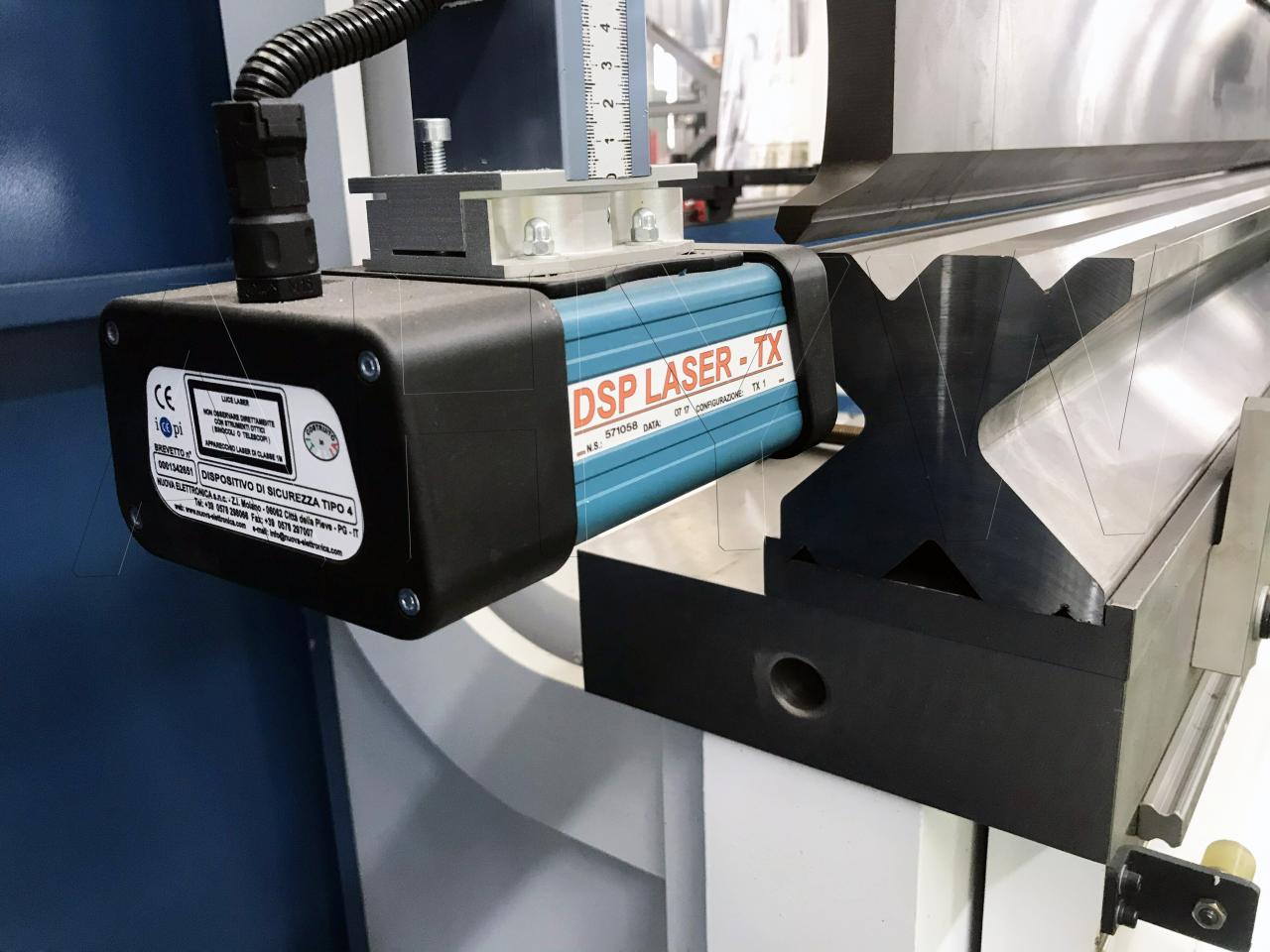

Italija DSP laserski zaščitni sistem

Zadnji profil osi R gor in dol

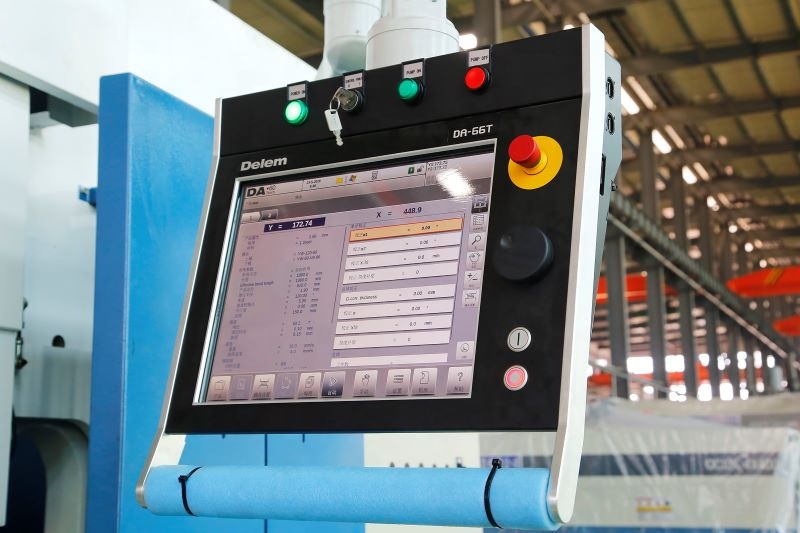

Krmilnik DELEM DA66T z 8 1 osmi

Izbirne naprave za ekstrakcijo stranskih drogov

Izbirni hladilnik olja

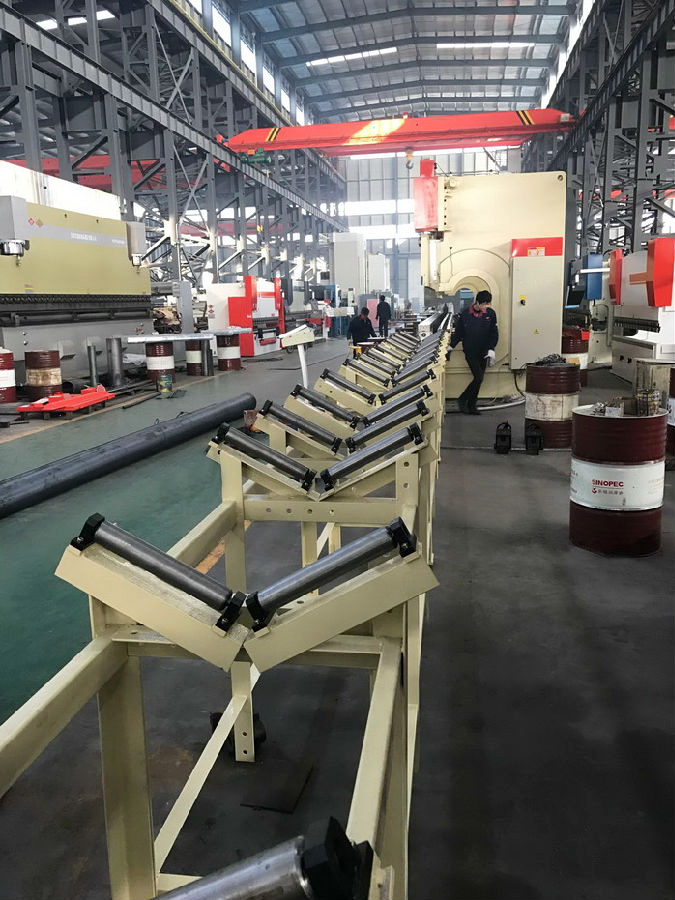

Stranska težka podpora z valji

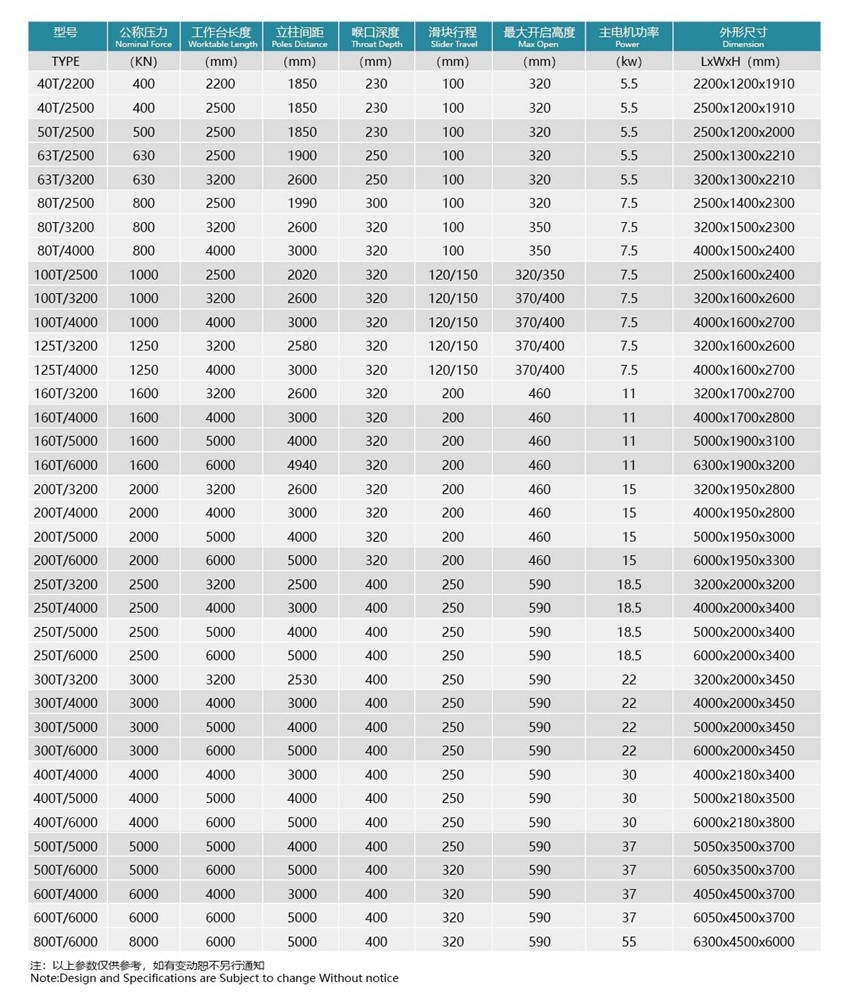

Tehnični parametri
Naše storitve

Predprodajna služba Tehnično in prodajno timsko delo

* Povpraševanje in svetovalna podpora.
* Predlagaj rešitev
* Oglejte si našo tovarno.

Inženirji poprodajnih storitev in prodaja sodelujejo

* Usposabljanje za namestitev stroja in uporabo stroja.
* Inženirji, ki so na voljo za servisiranje strojev v tujini.

pogosta vprašanja

Q1. Ali ste tovarna ali trgovska družba?

O: RAYMAX je profesionalni proizvajalec stiskalnic, strižnih strojev, laserskih rezalnih strojev z vlakni in druge opreme za obdelavo pločevine. Imamo več kot 15 let izkušenj s proizvodnjo, naše izdelke pa izvažamo v več kot 90 držav in regij.

Q2. Tovrsten stroj uporabljam prvič, ali je upravljanje enostavno?

O: Podrobna navodila za namestitev in delovanje vam brezplačno pošljemo skupaj s strojem. V naši tovarni so na voljo brezplačni tečaji usposabljanja. Inženirji so na voljo za delo v tujini, vendar morate vse stroške plačati sami. Zagotovljena je video tehnična podpora in spletna podpora, 24-urna tehnična podpora s klicem, video in e-pošto.

Q3. Kakšen je vaš običajen čas?

O: Dobavni rok za rutinsko naročilo je običajno 25-30 dni. Vendar se to razlikuje glede na številne dejavnike, vključno z velikostjo naročila, modelom stroja, kompleksnostjo obdelovanca in obremenitvijo trgovine, če jih omenimo le nekatere. Dobavni roki so navedeni z vsemi ponudbami. Prosimo, obvestite nas, če je potrebno hitro naročilo in se običajno lahko prilagodimo.

Podrobnosti

• Hod drsnika (mm): 200 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 400 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 2*6000 mm
• Širina delovne mize (mm): 250 mm
• Dimenzija: 16000*2000*2670
• Stanje: Novo
• Kraj izvora: Anhui, Kitajska
• Blagovna znamka: RAYMAX
• Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ZLITINA, ogljikovo jeklo, aluminij
• Avtomatizacija: avtomatska
• Dodatne storitve: strojna obdelava
• Leto: 2020
• Teža (KG): 12500
• Moč motorja (kw): 30 kw
• Ključne prodajne točke: Visoka natančnost
• Garancija: 2 leti
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, gradbena dela, energija in rudarstvo
• Lokacija razstavnega prostora: Italija, Francija, Nemčija
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 1 leto
• Osnovne komponente: Ležaj, PLC
• Surovina: jeklo
• Uporaba: upogibanje pločevine
• Glavni motor: nemški Siemens
• Hidravlični sistem: Bosch Rexroth Nemčija
• Krmilni sistem: DELEM DA53T
• Električne komponente: Schneider
• Servo motor/servo pogon: EMG Kitajska
• Certificiranje: ce
• Zagotovljene poprodajne storitve: namestitev na terenu, zagon in usposabljanje, vzdrževanje in popravila na terenu, video tehnična podpora, spletna podpora
• Pogarancijski servis: video tehnična podpora, spletna podpora
• Lokacija lokalne storitve: Italija, Francija, Nemčija
