Avtomatski stroj za rezanje cevi 1000 W majhen stroj za lasersko rezanje vlaken za delovno mizo

Opis stroja

Lasersko rezanje je najboljša metoda rezanja med različnimi tehnologijami rezanja, ki so jih ljudje danes obvladali. Prednosti laserskega rezanja so: majhna toplotna deformacija, visoka natančnost rezanja, nizek hrup, brez onesnaževanja, enostavno izvedljivo avtomatsko rezanje, čeprav je začetna naložba velika (pomanjkljivost), vendar so stroški obdelave 50% nižji od mehanske obdelave. Kot napredna proizvodna tehnologija ima lasersko rezanje prednosti širokega obsega uporabe, prilagodljivega postopka, visoke natančnosti obdelave, dobre kakovosti, čistega proizvodnega procesa in enostavne izvedbe avtomatizacije, prilagodljivosti, inteligence ter izboljšanja kakovosti izdelkov in produktivnosti dela.

Funkcija stroja

1. Stroj ima odprto strukturo delovne mize, uvoženo visoko natančno dvojno pogonsko letev in zobato letev ter linearno vodilo, stabilen prenos in visoko natančnost.

2. Tako postelja kot premični žarek imata integrirano varilno strukturo. Postelja je toplotno obdelana pri 600°C in obdelana z 12-metrskim portalnim rezkanjem. Hladi se v peči 24 ur. Po žarjenju se hrapavo obdela in nato podvrže obdelavi z vibracijskim staranjem, ki lahko popolnoma odpravi varjenje in prilagodljivost obdelave, dobro togost, visoko natančnost, lahko dolgotrajno uporablja brez deformacij.

3. Osi X, Y in Z so vse uvožene iz Francije s servo motorji z visoko natančnostjo, visoko hitrostjo, velikim navorom, veliko vztrajnostjo, stabilnim in vzdržljivim delovanjem. Zagotovite visoko hitrost in pospešek celotnega stroja.

4. Sprejema poseben numerični nadzorni sistem stroja za lasersko rezanje vlaken CYPCUT, ki temelji na operacijskem sistemu Windows, in vključuje številne posebne funkcijske module za nadzor laserskega rezanja z zmogljivimi funkcijami, dobrim vmesnikom človek-stroj in preprostim upravljanjem.

5. Programska oprema za gnezdenje CYPNEST Expert Edition je temeljna tehnologija za CNC rezalne stroje za uresničitev "stalnega rezanja, rezanja z visoko učinkovitostjo in rezanja z visoko stopnjo gnezdenja". Je temeljno jamstvo za učinkovito varčevanje z materiali in izboljšanje učinkovitosti rezanja.

6. Rezalna glava uporablja posebne laserske rezalne glave z vlakni, ki jih proizvajajo mednarodno priznane blagovne znamke, in kapacitivne senzorje z visoko natančnostjo zaznavanja, občutljivim odzivom ter najbolj stabilnim in zanesljivim delovanjem. 7. Visoko natančen elektronsko krmiljen proporcionalni ventil, uvožen iz Nemčije, lahko natančno nadzoruje zračni tlak pomožnega plina za rezanje, da doseže najboljši učinek rezanja.

Strojne komponente

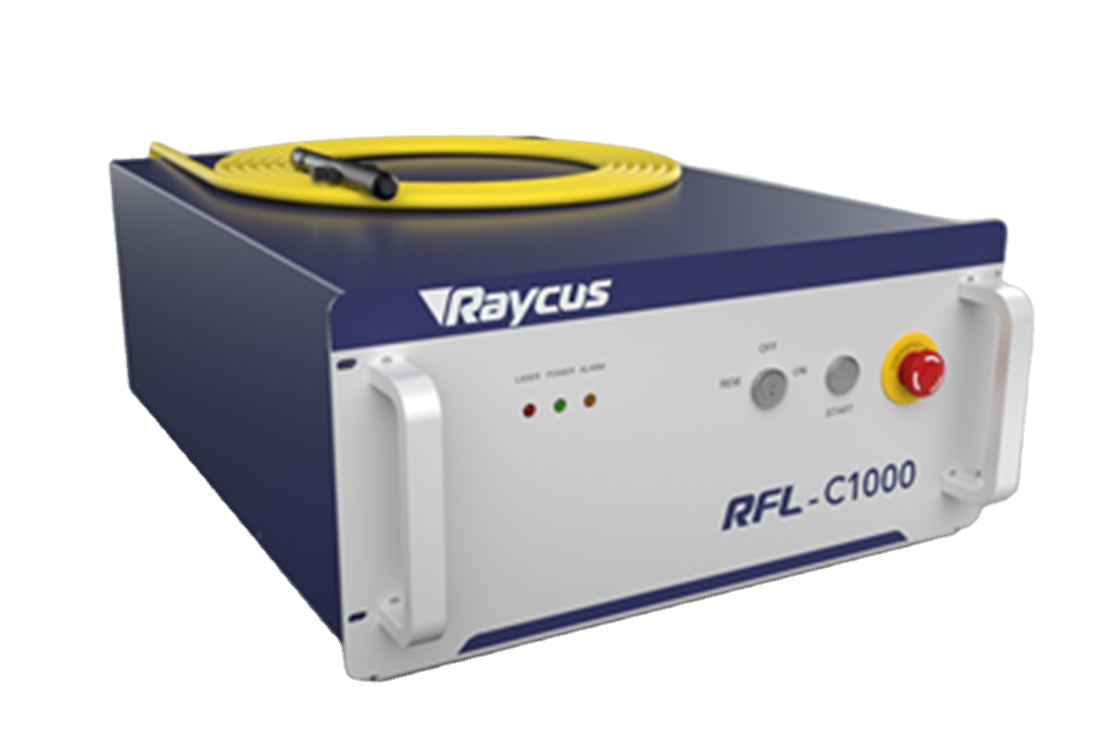

Optični laserski vir Raycus RFL-C1000

• Odlična kakovost žarka (BPP)

• Konstanten BPP v celotnem območju moči

• Uporabite dolgo goriščno razdaljo, da vseeno dobite majhno točko

• Učinkovitost elektro-optične pretvorbe >25 %

• Delovanje brez vzdrževanja

• Modularna zasnova, "plug and play"

• Majhna velikost in enostavna namestitev

• Življenjska doba črpalnega vira >100.000 ur

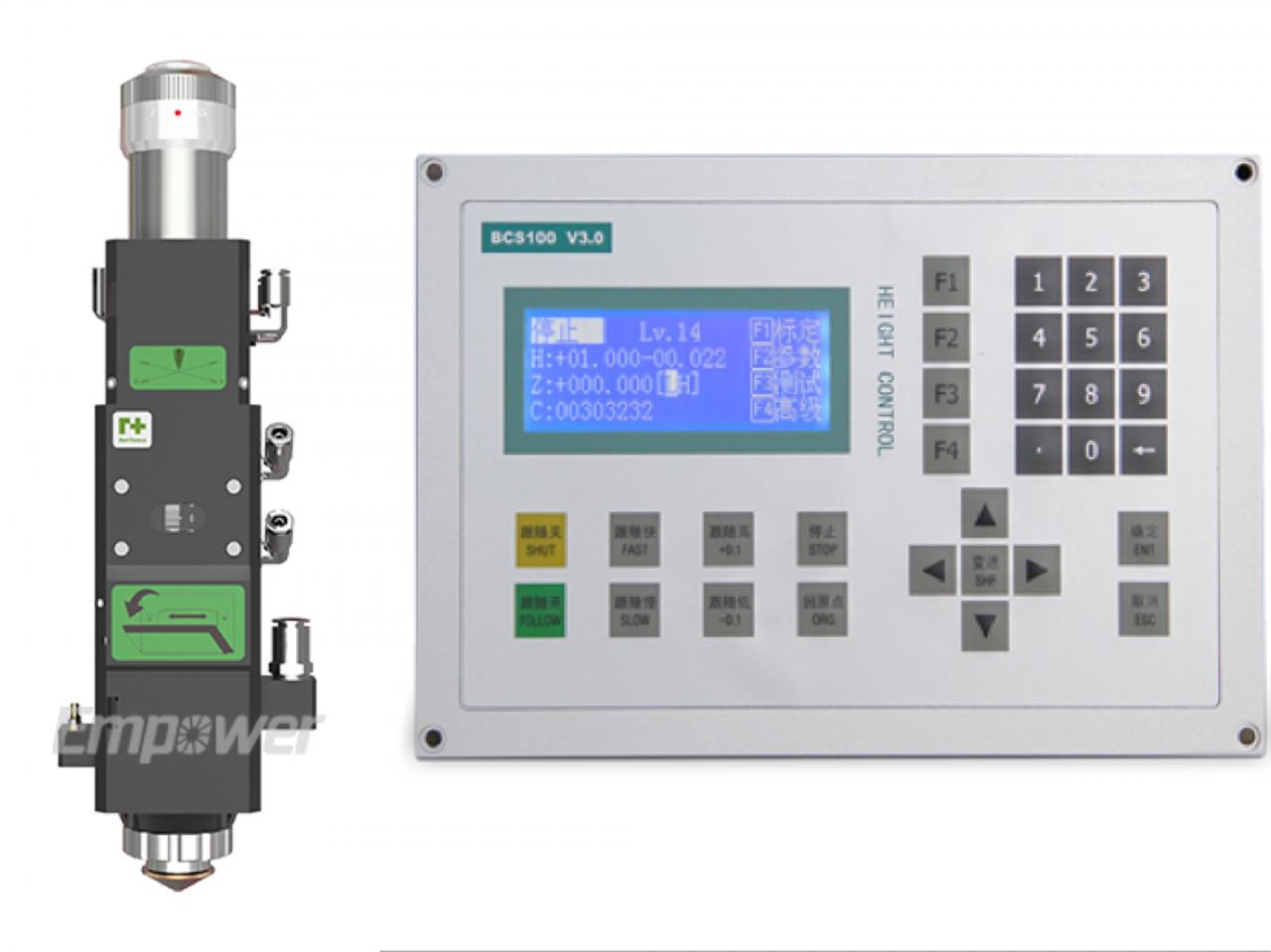

Rezalna glava in regulator višine

• Na voljo s kapacitivnim zaznavanjem višine.

• Temperaturni senzorji ščitijo optiko in zmanjšujejo možnost pregrevanja.

• 10 mm premika leče za nastavitev izostritve.

• Hiter in enostaven dostop do pokrovnega stekla.

• Prilagodljiva zasnova za optimizacijo velikosti mesta.

• Gladek pomožni pretok plina.

• Kompaktna, lahka oblika.

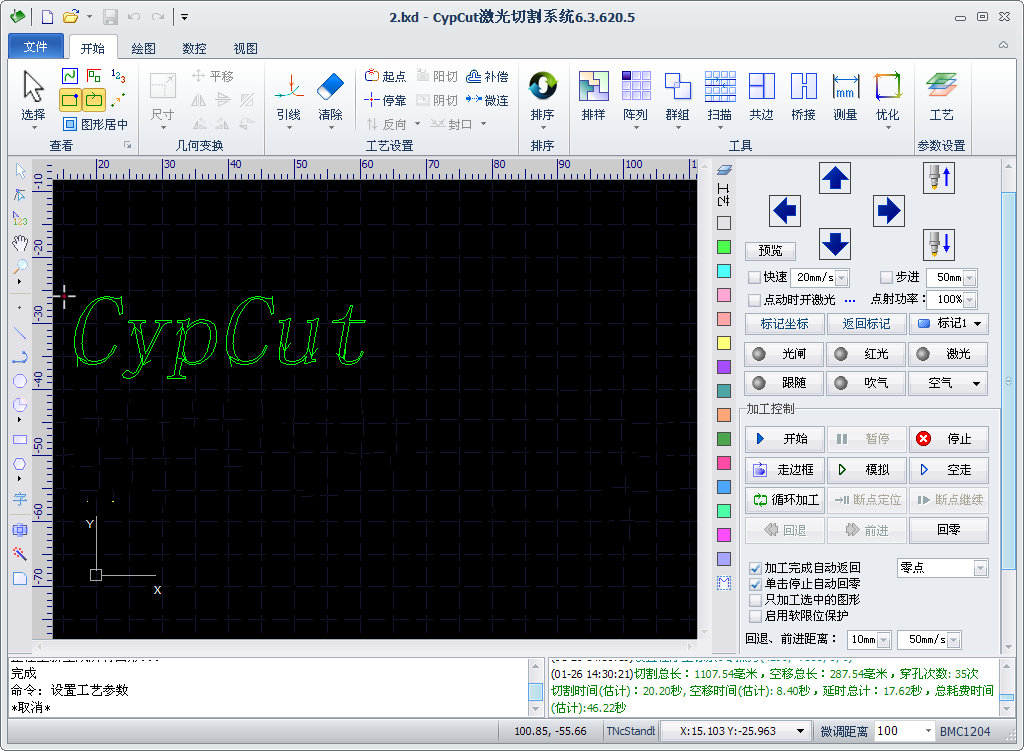

Sistem rezanja Cypcut

• Samodejna nastavitev višine

• Zaščita programske opreme

• Nadzor moči laserskega žarka

• Funkcija nadaljevanja nenadne zaustavitve

• Žabji skok in funkcija samodejnega pozicioniranja robov

• Odziv v realnem času, da se izognete zakasnitvi signala, ki povzroča okrogel rob

Specifikacija

Seznam glavnih komponent
št.	Ime komponente	Proizvajalec - kraj izvora
1	Strojno orodje	Orodje za varjenje plošč - Dahan
2	Strojni žarek	Aluminijasti žarek--Dahan
3	Vir vlaken laser	Raycus/Max 1000W--Kitajska
4	Laserska glava	Raytools-- Kitajska
5	Rezalni sistem	Cipcut -- Kitajska
6	Servo motor in gonilnik	Schneider -- Francija
7	Reduktor hitrosti	Shimpo - Japonska
8	Vodilne tirnice	Hiwin - Tajvan
9	Zobna letev in zobnik	YYC iz Tajvana
10	Proporcionalni ventil	SMC -- Japonska
11	Hladilnik	Hanli -- Kitajska

Specifikacije
Laserska moč	1000 W
Rezalna površina (mm) (D × Š)	3000 mm × 1500 mm
Največja hitrost rezanja (m/min)	120 m/min
Max pospešeno	1,5 G
Natančnost pozicioniranja	±0,03 mmmm
Natančnost ponovljivosti	±0,02 mm
Najmanjša širina črte	0,15 mm
Največja globina reza (blago jeklo)	12 mm
Nerjaveče jeklo N2	5 mm
Aluminij	3 mm
Pot vožnje	Uvožen servo motor
Način prenosa	Uvožena zobniška letev in dvojni gonilnik zobnika
Električne zahteve	380V/50Hz.60Amp
Poraba energije	12KW
Teža obdelovanca	800 kg
Utež	5500 kg
Velikost obrisa (mm)	4800 mm × 2700 mm × 1900 mm (D × Š × V)
Obrisna velikost z menjalnikom palet (mm)	8400 mm × 3000 mm × 2100 mm (D × Š × V)

Prednosti in aplikacije

PREDNOSTI:

1, prihranek stroškov pri porabi energije/samo 20-30 % CO2 laserskega rezalnega stroja pri enaki moči.

2, Fleksibilnost in natančno rezanje preprostih ali kompleksnih delov

3, sprejema uvožene svetovne blagovne znamke fiber laser/življenjska doba več kot 100.000 ur

4, uvoženi servo motor in sistem zobnikov zagotavljata natančno rezanje

5, visokokakovosten rez brez dodatne končne obdelave

6, Višja hitrost rezanja in učinkovitost, hitrost rezalne plošče nad 10 metrov na minuto

7, brezkontaktni rez, kar pomeni, da ni sledi ali kontaminacije materiala

8, Sposobnost rezanja praktično katere koli pločevine

PRIJAVE:

UPORABNI MATERIALI: Nerjaveče jeklo, ogljikovo jeklo, legirano jeklo, silikonsko jeklo, vzmetno jeklo, aluminij, aluminijeve zlitine, pocinkana pločevina in druge kovinske cevi in cevi.

UPORABNA INDUSTRIJA: Široko se uporablja v industrijski obdelavi cevovodov, opremi za zaščito pred eksplozijami, vojaški industriji, kemični industriji, raziskovanju nafte, svetilkah in lučeh, obdelavi kovin, železnini, gradbeništvu itd.

Naše storitve in prednosti

Naše storitve

1. Dve leti garancije za ta laserski stroj z vlakni in dele laserskega vlakna; enoletna garancija za druge stroje in dele.

2. 24-urna strokovna spletna tehnična podpora.

3. Izkušen inženir bo stranki pomagal rešiti težavo s pomočjo TM, WhatsApp pravočasno, ko se pojavi težava.

4. Brezplačna posodobitev programske opreme.

5. Vseživljenjsko vzdrževanje in dobava rezervnih delov.

Naše prednosti

1. Alibaba Authentication Enterprise

2. 12-letne izkušnje z izvozom

3. 20-letne izkušnje s proizvodnjo

4. Storitev OEM&ODM

5. 24-urna spletna storitev

6. Trgovska mreža po vsem svetu

Podrobnosti

• Uporaba: LASERSKI REZ
• Material, ki se uporablja: Kovina
• Stanje: Novo
• Vrsta laserja: laser z vlakni
• Območje rezanja: 3000 * 1500 mm
• Hitrost rezanja: 120m/min
• Podprt grafični format: DXF
• Debelina reza: 1-10 mm
• CNC ali ne: Da
• Način hlajenja: VODNO HLAJENJE
• Nadzorna programska oprema: Cypcut
• Znamka laserskega vira: Raycus/IPG/Max
• Blagovna znamka laserske glave: Raytools/Precitec
• Znamka servo motorja: Yaskawa
• Blagovna znamka vodila: HIWIN
• Znamka nadzornega sistema: Cypcut
• Teža (KG): 5500 KG
• Ključne prodajne točke: Dolga življenjska doba
• Blagovna znamka optičnih leč: Raytools
• Garancija: 1 leto
• Uporabne panoge: proizvodni obrat, obdelava pločevine
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 2 leti
• Osnovne komponente: laserski vir
• Največja hitrost rezanja (m/min): 120 m/min
• Največ pospešeno: 1,5G
• Natančnost pozicioniranja: ±0,03mmmm
• Natančnost ponovljivosti: ±0,02 mm
• Najmanjša širina črte: 0,15 mm
• Največja globina reza (blago jeklo): 12 mm
• Nerjaveče jeklo N2: 5 mm
• Aluminij: 3 mm
• Električne zahteve: 380V/50Hz.60Amp
• Velikost obrisa z menjalnikom palet (mm): 8400 mm * 3000 mm * 2100 mm (D * Š * V)
• Certificiranje: Sgs
• Zagotovljene poprodajne storitve: spletna podpora, brezplačni nadomestni deli, video tehnična podpora
• Pogarancijski servis: video tehnična podpora, brez servisa, spletna podpora, rezervni deli, vzdrževanje na terenu in popravilo
