Uporaba izdelka

Naša ponudba hidravličnih stiskalnih zavor je preprosta za uporabo, enostavna za zagon in primerna za vzdrževanje. Je glavni stroj na trgu za upogibanje kovin, ki se pogosto uporablja v industriji predelave pločevine.

CNC hidravlični zavorni stroj Model Wc67k-80tx3200

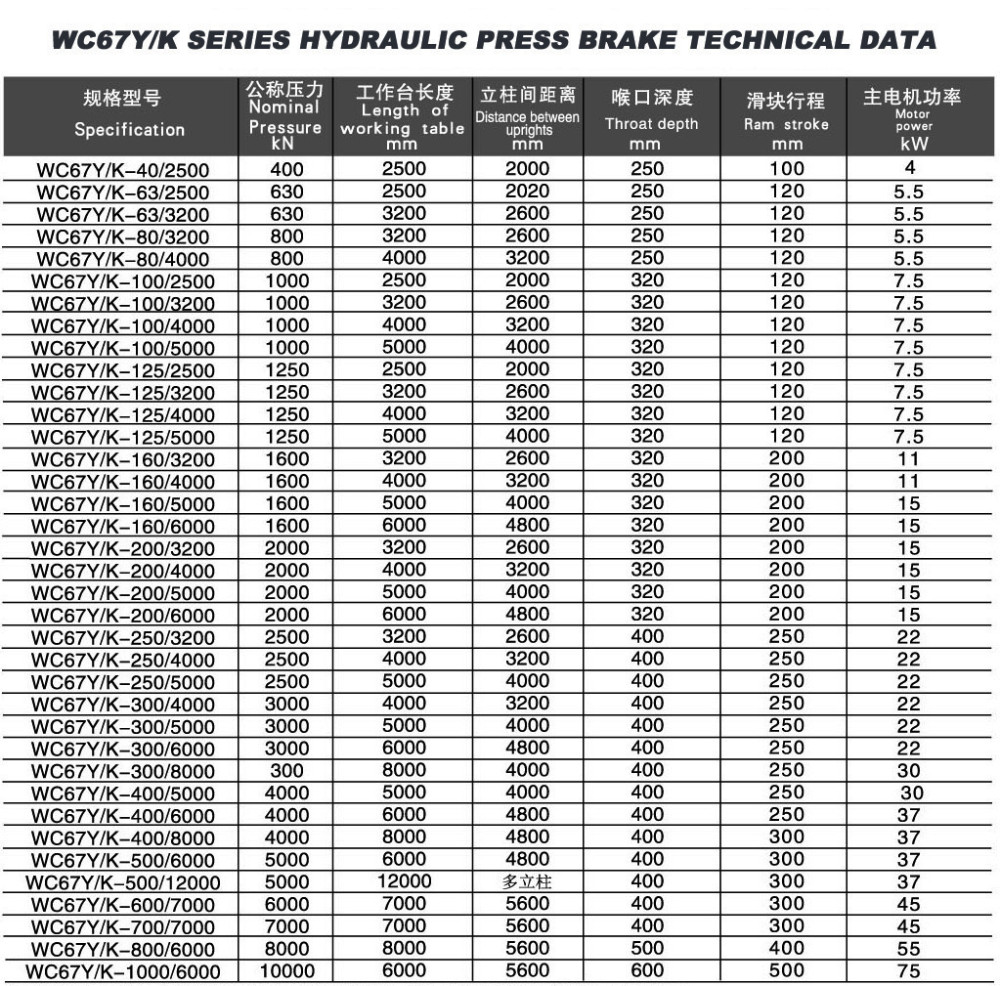

TEHNIČNI PARAMETER
1Model strojaWC67Y-100TX3200
2Nazivni tlakKN1000
3Dolžina delovne mizemm3200
4Trdnost strižne pločevineMpaób≤450
5Globina grlamm320
6Ram možganska kapmm120
7Največja odprta višinamm380
8Moč glavnega motorjaKW7.5

Glavne značilnosti

1. Poenostavljena zasnova EU, vse komponente stroja so zasnovane po navodilih računalniško podprtega načrtovanja in programske opreme CAD/CAE/CAM, da se v celoti zagotovi intenzivnost in togost vseh komponent.

2. Inženirji RAYMAX uporabljajo parametrični 3D SolidWorks z uporabo analize FEM & DOE ter statične analize in analize mehanizmov.

3. Celotno ohišje stroja je popoln monoblok varjen sklop iz visokokakovostnih jekel. Po postopku varjenja bo telo stroja rezkano, da se zagotovi ravnotežje in natančnost.

4. Mehanski sinhroni mehanizem in kompleksna kompenzacija sta zasnovana tako, da povečata natančnost obdelovancev.

5. Sprejmite integriran hidravlični sistem, bolj zanesljiv in enostaven za vzdrževanje.

6. Hod in razdaljo hrbtne strani prilagodi motor in je dobro nastavljen ročno, prilagoditev je prikazana z digitalnimi metri

7. Palčni, enojni, neprekinjeni način delovanja je zasnovan za stroj, čas vzvratne vožnje in vzdrževanja pa lahko nadzirajo časovni releji

8. Humanistična skrb za varnostno zasnovo v vseh podrobnostih in tudi znanstvenih podrobnostih prek standarda RAYMAX.

CNC hidravlični zavorni stroj Model Wc67k-80tx3200

Standardna oprema

1. Zagozdena kompenzacija pri zgornjem vpetju udarca

2. Podporne roke za plošče

3. Zložljiv prst za zaporo

4. Standardne zgornje matrice in spodnje matrice z več V

5. Hidravlična in električna zaščita pred preobremenitvijo

6. Ravna roka in sprednje podporne roke

7. Matrice je mogoče oblikovati po zahtevah strank. Stroj bo opremljen s standardnimi kalupi/matricami in risba bo poslana. In nestandardne kalupe/matrice je mogoče oblikovati, če lahko stranke zagotovijo risbo kalupov/matric ali obdelovancev, ki jih bomo oblikovali. Zgornji kalup je mogoče izdelati v odseku.

8. Motor SIEMENS ali visokokakovosten motor China Hanneng

9. Hidravlični sistem Bosch Rexroth v Nemčiji ali hidravlični sistem Youtong na najvišji ravni KITAJSKA.

10. Hidravlična zobniška črpalka USA SUNNY ali visokokakovostna hidravlična zobniška črpalka CHINA Shanghai YONGMING, ki se uporablja za kitajsko letalsko industrijo.

11. Tesnilni deli bodo iz JAPAN VALQUA.

12. Nemčija SIEMENS ali Francija SCHNEIDER Main Electric Elements.

13. Tajvanski kroglični vijak HIWIN in polirana palica z natančnostjo 0,05 mm.

14. ESTUN E21 NC sistem ali drug cnc krmilni sistem.

CNC hidravlični zavorni stroj Model Wc67k-80tx3200

Funkcije sistema krmilnika NC E21

1. Nadzor položaja zadnjega merilnika.

2. Inteligentni nadzor položaja.

3. Enostransko in dvosmerno pozicioniranje, ki učinkovito odpravlja zračnost vretena.

4. Funkcije umika.

5. Samodejno iskanje referenc.

6. Varnostno kopiranje in obnovitev parametrov z enim ključem.

7. Hitro indeksiranje položaja.

8. Prostor za shranjevanje 40 programov, vsak program ima 25 korakov.

9. Zaščita pred izklopom.

10. mm/palec, kitajščina/angleščina. Podrobne slike

Kako izračunati upogibno moč?

8 (razmerje) x 2 mm (debelina) x 2,5 metra (širina) = 40
Torej potrebujete tlačno zavoro WC67Y-40T/2500 za krivljenje mehkega jekla debeline 2 mm x širine 2500 mm.

pogosta vprašanja

Q1. Ali ste tovarna ali trgovsko podjetje in kje se nahajate?

O: Smo tovarna v mestu Anhui na Kitajskem, prevoz je udoben.

Q2. Kako dolgo je garancijsko obdobje vašega stroja?

O: 12 mesecev. Naš stroj ima 1-letno garancijo, razen za obrabljive dele in poškodbe, ki nastanejo zaradi nepravilne uporabe/malomarnosti. Po tem obdobju lahko še vedno ves čas uživate v naših storitvah.

Q3. Ali ima vaše podjetje kakšen certifikat?

O: Da. Imamo CE, ISO 9001 in tako naprej.

Q4. Ali imate navodila za uporabo stroja?

O: Da. Skupaj s strojem imamo angleška navodila za uporabo.

V5. Kakšen je čas dostave?

O: Na splošno traja 15-25 delovnih dni, da dokončate naročilo. Točen čas dostave bo potrjen z nadaljnjo komunikacijo.

V6. Ali lahko na izdelke dodam svoj LOGO?

O: Da. Na izdelke lahko postavite svoj LOGO. Podobni izdelki ",

Podrobnosti

  • Hod drsnika (mm): 120 mm
  • Samodejni nivo: polavtomatski
  • Globina grla (mm): 320 mm
  • Vrsta stroja: Torzijska palica
  • Dolžina delovne mize (mm): 3200
  • Širina delovne mize (mm): 200 mm
  • Dimenzija: 3300x1500x2200 mm
  • Stanje: Novo
  • Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ZLITINA, ogljikovo jeklo, aluminij, plastika, PVC, ogljikovo jeklo, nerjaveče jeklo, aluminij
  • Avtomatizacija: avtomatska
  • Dodatne storitve: Oblikovanje koncev
  • Teža (KG): 6000
  • Moč motorja (kw): 7,5 kw
  • Ključne prodajne točke: Konkurenčna cena
  • Garancija: 2 leti
  • Veljavne panoge: hoteli, trgovine z oblačili, trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, tovarna hrane in pijače, kmetije, restavracija, domača uporaba, trgovina na drobno, trgovina s hrano, tiskarne, gradbena dela, energija in rudarstvo, trgovine s hrano in pijačo , Drugo, Oglaševalsko podjetje
  • Lokacija razstavnega prostora: Združene države Amerike, Vietnam, Filipini, Indonezija, Mehika, Tajska, Šrilanka, Bangladeš, Malezija
  • Vrsta trženja: navaden izdelek
  • Poročilo o preskusu strojev: priloženo
  • Video odhodni pregled: Zagotovljen
  • Garancija na osnovne komponente: 2 leti
  • Osnovne komponente: ležaj, motor, zobnik, PLC
  • Ime izdelka: Hidravlična stiskalnica
  • Barva: po meri
  • Napetost: 220V/380V/415V/440V/prilagojeno
  • Vrsta: hidravlični stroj za upogibanje kovin
  • Electric Elements: Nemčija Siemens
  • Nadzorni sistem: Estun E21
  • Teža: 6000 kg
  • Certificiranje: ISO 9001:2000
  • Zagotovljene poprodajne storitve: spletna podpora
