Cnc stroj za lasersko rezanje pločevine z vlakni

Opis izdelka

Fiber laserski rezalni stroj je visoko zmogljiv, na udarce odporen portalni laser, izdelan za industrijsko uporabo. Zasnova vključuje sistem za hlajenje, mazanje in zbiranje prahu, ki zagotavlja vzdržljivost in dolgo življenjsko dobo. Samodejna nastavitev višine ohranja konstantno goriščno razdaljo, kar zagotavlja kakovostne rezultate.

Fiber laserski rezalni stroj je visoko zmogljiv, na udarce odporen portalni laser, izdelan za industrijsko uporabo. Zasnova vključuje sistem za hlajenje, mazanje in zbiranje prahu, ki zagotavlja vzdržljivost in dolgo življenjsko dobo. Samodejna nastavitev višine ohranja konstantno goriščno razdaljo, kar zagotavlja kakovostne rezultate.

Lastnosti

# Laserski generator Raycus

# Shanghai Cypcut System

# Servo motor Yaskawa

# Sistem samodejnega ostrenja

# Laserska glava Swiztland Raytools

# wifi daljinski upravljalnik

# Schneider Electric Devices

# Pozicioniranje rdeče luči

# Postelja iz varjene kvadratne cevi

# HIWIN tirnica

# nemško stojalo

# Visoko mehka vlečna vrv, odporna na obrabo

# Hladilnik vode DLY 1,5-2P, dvojna temperatura in dvojno krmiljenje

# Visoko prilagodljiv, hiter kabel, odporen proti obrabi

# Sistem zbiranja odpadkov

# Samodejni sistem za odstranjevanje prahu

Cnc stroj za lasersko rezanje pločevine z vlakni

Struktura okvirja

Robustno ploščato varjenje in kaljeno težko ohišje stroja za rezanje kovinskih plošč.

Portal:

Tlačno litje iz aluminijeve zlitine, vgrajen žarek za namakanje. Ima prednosti lahke in stabilne strukture, varčevanja z energijo, majhne teže, majhne vztrajnosti in dobre dinamične zmogljivosti.

Laserska glava

Glava za lasersko rezanje z vlakni Raytools s funkcijo proti trkom, dobro zatesnjena, odporna na visok pritisk, sistemom samodejnega sledenja ter sistemom proti trkom in zaustavitvi lahko zaščiti dobro kakovost rezanja in podaljša življenjsko dobo leč.

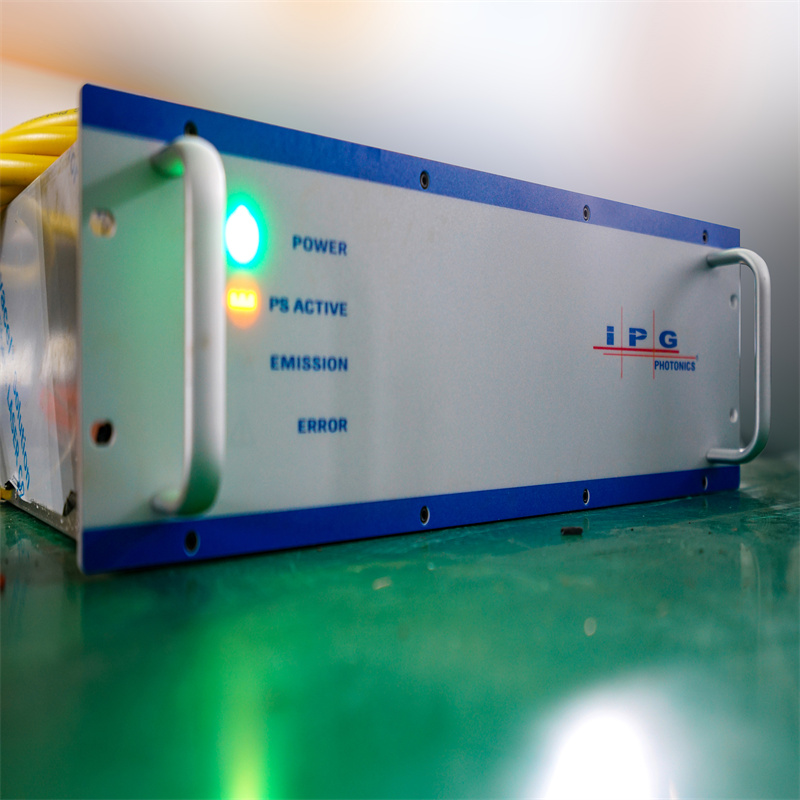

Laserski generator

Fiber Laser Source, uporabljen laser IPG, Raycus ali MAX, z boljšo zmogljivostjo, ultra nizkim šumom, visoko stabilnostjo in ultra dolgo življenjsko dobo 100.000 ur.

Krmilnik

Nadzorna plošča, tukaj lahko oblikujete želene vzorce. Lahko pa uvozite vzorce prek bliskovnega pogona USB. Opremite z nadzornim sistemom Cypcut ali NC-Studio (Weihong), kitajskih vrhunskih blagovnih znamk. Vgrajen poseben funkcijski modul za nadzor laserskega rezanja, zmogljiv, dober vmesnik človek-stroj in enostavno upravljanje. Upravljanje z ročajem, enostavno upravljanje. Napravo lahko upravljate znotraj 40 m.

Motor in voznik

Japonska znamka Yaskawa. Blagovne znamke Panasonic itd.

Cnc stroj za lasersko rezanje pločevine z vlakni

Parameter
Območje rezanja laserskega stroja3000x1500 mm (druge velikosti je mogoče prilagoditi, na primer 6000x1500 mm)
Laserski generatorRaycus 1000W
Valovna dolžina laserja1064 nm
Prenosni sistemZobniške tirnice
Natančnost lokacije osi X, Y±0,01 mm
Natančnost ponavljanja lokacije osi X, Y±0,01 mm
X, Y MAX hitrost premikanja30m/min
Debelina rezanjaRazlični materiali so različni

Aplikacija

Na voljo za rezanje pločevine iz nerjavečega jekla, ogljikovega jekla, bakra, medenine, legiranega jekla, aluminija, zlata, srebra, titana in tako naprej. CNC stroji za lasersko rezanje kovine z vlakni

Pogosto se uporablja pri obdelavi pločevine, ladjedelništvu, avtomobilizmu, železniškem prometu, kmetijskih strojih, oglasnih tablah, kuhinjskih pripomočkih, strojih, dvigalih itd.
Cnc stroj za lasersko rezanje pločevine z vlakni

Podrobnosti

  • Uporaba: LASERSKI REZ
  • Material, ki se uporablja: Kovina
  • Stanje: Novo
  • Vrsta laserja: laser z vlakni
  • Območje rezanja: 1500 * 3000 mm
  • Hitrost rezanja: 1-30m/min
  • Podprt grafični format: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
  • Debelina reza: 1500 * 3000 mm
  • CNC ali ne: Da
  • Način hlajenja: VODNO HLAJENJE
  • Nadzorna programska oprema: Cypcut
  • Blagovna znamka laserskega vira: RAYCUS
  • Blagovna znamka laserske glave: Raytools
  • Znamka servo motorja: Yaskawa
  • Blagovna znamka vodila: HIWIN
  • Znamka nadzornega sistema: Cypcut
  • Teža (KG): 3340 KG
  • Ključne prodajne točke: Samodejno
  • Znamka optične leče: II-VI
  • Garancija: 3 leta
  • Veljavne panoge: hoteli, trgovine z oblačili, trgovine z gradbenim materialom, proizvodni obrat, delavnice za popravilo strojev, tovarna hrane in pijače, kmetije, restavracija, domača uporaba, trgovina na drobno, trgovina s hrano, tiskarne, gradbena dela, energija in rudarstvo, trgovine s hrano in pijačo , Oglaševalsko podjetje
  • Poročilo o preskusu strojev: priloženo
  • Video odhodni pregled: Zagotovljen
  • Garancija na osnovne komponente: 3 leta
  • Osnovne komponente: tlačna posoda, motor, ležaj, zobnik, črpalka, menjalnik, motor, PLC
  • Način delovanja: neprekinjen val
  • Konfiguracija: 3-osna
  • Obdelani izdelki: Pločevina
  • Značilnost: vodno hlajen
  • Laserska glava: Raytools
  • Laserski vir: Laserski vir Raycus
  • Pogonski sistem: japonski servo sistem
  • Združljiva programska oprema: AutoCAD
  • Napetost: 380V 50 HZ
  • Pomožna oprema: samodejno razdeljen izčrpani sistem
  • Hladilni sistem: vodni hladilnik
  • Naslednji sistem: vključen
  • Valovna dolžina laserja: 1060nm-1080nm
  • Laserska cev: Raycus Fiber Laser
