Tovarniška popolnoma avtomatska 160 ton 4000 mm CNC hidravlična stiskalnica, 160 tonska stiskalnica Ce Cert

Opis izdelkov

Celotna struktura hidravlične stiskalnice:

Popolnoma evropski dizajn, poenostavljenega videza, monoblok, varjen jekleni okvir, tog do upogibnega momenta in visoke natezne trdnosti z materialom ST44 A1.

CNSanduan PRESS BRAKE vključuje CNC krmilnike E210 ali DELEM DA41, ki nudijo ne samo varno delovanje vitalnih operacij stroja, ampak nudijo operaterju tudi znatno pomoč pri izvajanju celotnega postopka krivljenja.

Visoka natančnost, visoka učinkovitost, preprosto in priročno upravljanje, dobra zmogljivost, ugodna cena in najboljša storitev.

Zagotavlja CNC krmiljenje standardnih 2 osi (Y in X) z ročno R osjo.

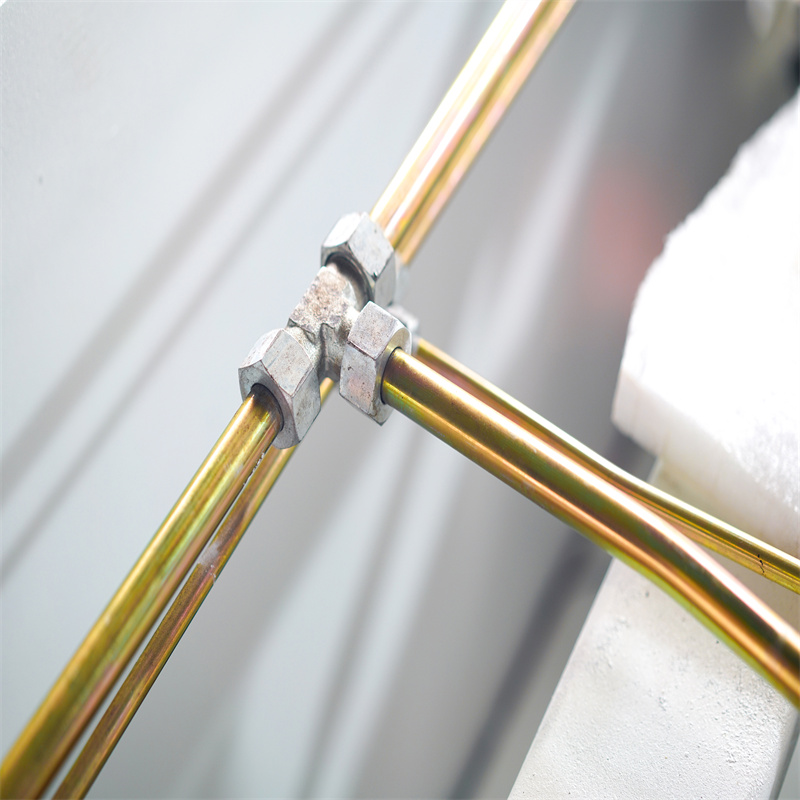

Hidravlični sistem:

Sprejmite integrirani hidravlični nadzorni sistem, bolj zanesljiv in enostaven za vzdrževanje. Hidravlični sistem je Boschev –
Rexroth, Nemčija.

Za regulacijski krog so uporabljeni izredno zanesljivi in natančni ventili Bosch – Rexroth. Vsak celoten delovni cikel je mogoče doseči s krmiljenjem hidravličnega ventila.

Vsa tesnila v cilindru so PARKER iz ZDA, najbolj znana blagovna znamka, dobre kakovosti in visoke zmogljivosti

Zaščita pred prelivom pri preobremenitvi je opremljena s hidravličnim sistemom, ki lahko zagotovi odsotnost puščanja, nivo olja pa je mogoče prebrati ali videti neposredno.

Možnost neprekinjenega dela pod nazivno obremenitvijo, stabilno delovanje in visoka natančnost.

Električni sistem in varnostna zapora:

Električna plošča s hladilnim sistemom, zasnovana v skladu s standardi CE, sestavljena iz avtomatizacije in električne opreme z blagovno znamko SIEMENS.

Zaščitna ograja in varnostna zapora za zagotavljanje varnosti delovanja. Ima premično enoročno stikalo na pedalu, enostavno
delovati.

Sprednji stranski pokrovi z varnostnimi stikali, varnostni ščitniki za zadnjo luč (kategorija-4), nožni pedal v skladu z uredbo CE.

Stroj ima certifikat CE Evropske unije in certifikat sistema kakovosti ISO

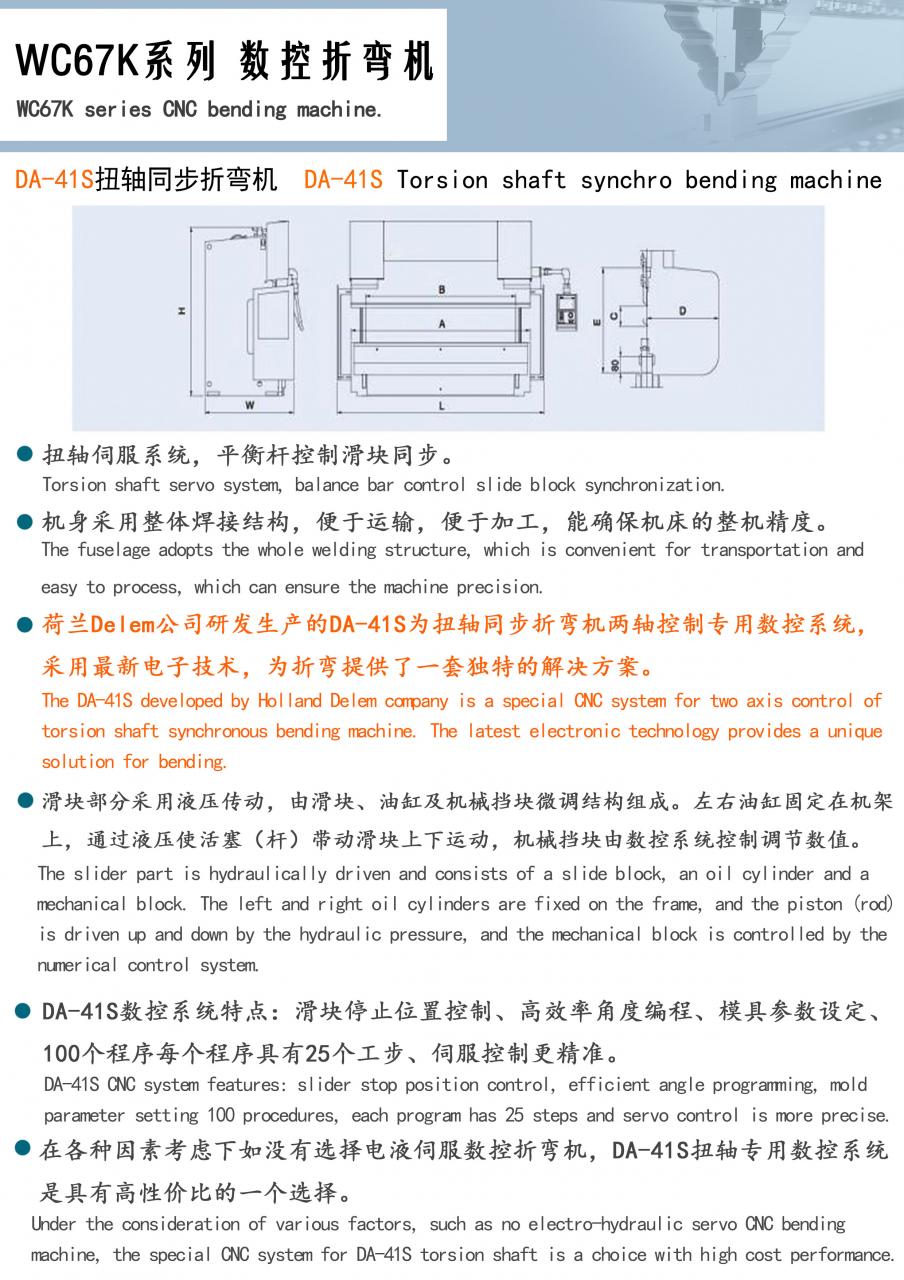

Sinhro krmilni sistem:

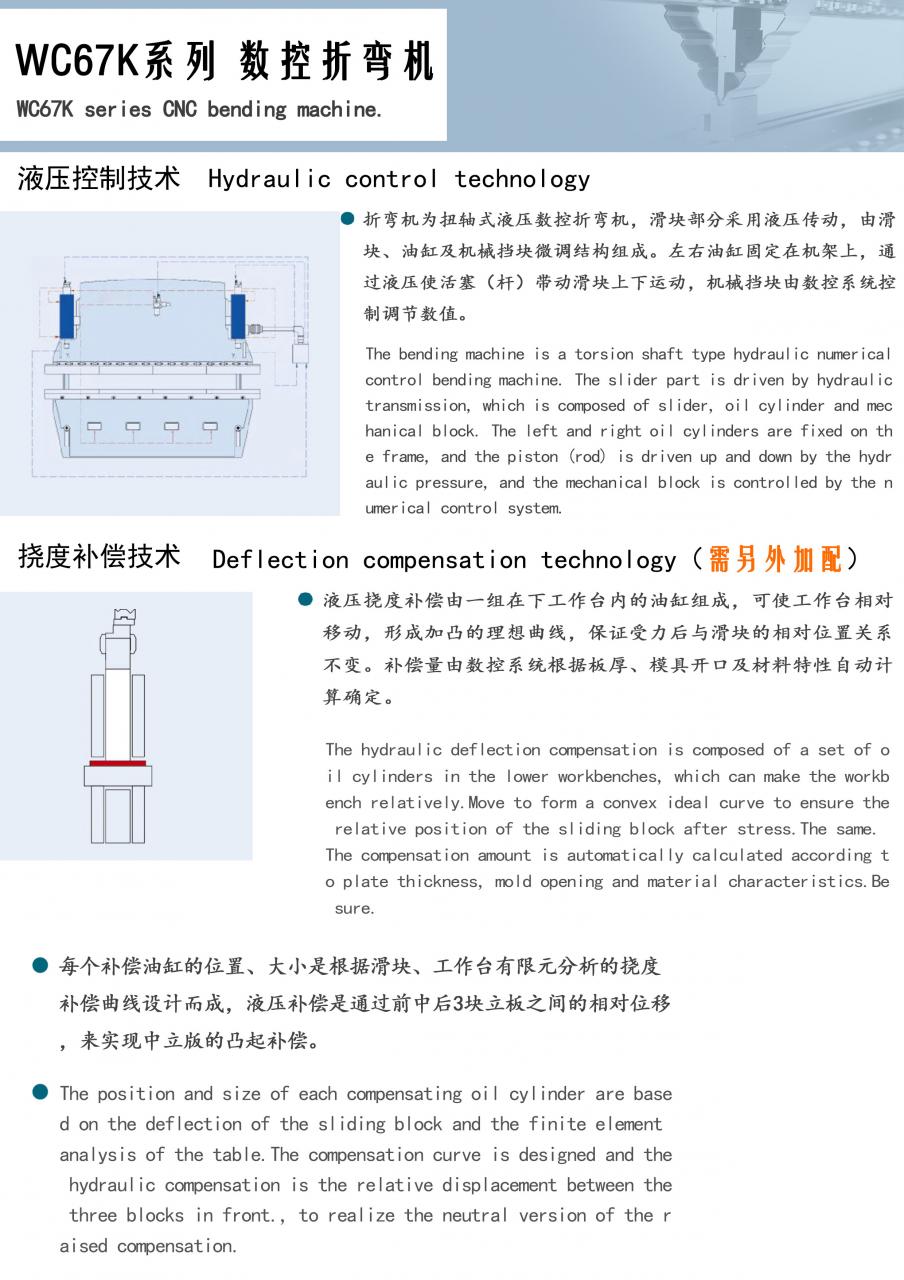

Drsni sinhronski sistem: sprejme jekleni sinhronski sistem torzijskih drogov, preproste strukture in visoke natančnosti, zagotavlja, da se za sinhronizem uporablja vzporednost med nosilci.

2 konca drsnika imata 2 sinhronski vilici, ki omogočata, da sistem uporablja kompenzacijo zgornje matrice za izboljšanje natančnosti zavore.

Delovna miza ima posebno zasnovo, ki učinkovito zmanjša količino kronskega popačenja spodnjega orodja.

Nastavitev globine upogibanja in strukture RAM:

Natančnost upogibanja in doslednost ponovljivosti sta dosežena s preprostim mehanskim sistemom nastavljive globine, avtomatsko (odčitavanje številk) in motorizirano (E210 ali DA41 CNC krmiljenje) nastavljivo.

Oven lahko premika počasi navzgor, kar operaterju omogoča priročno upravljanje obdelovanca.

Univerzalna pritrdilna površina zgornjega orodja lahko ustreza zahtevam za vpenjanje najbolj oddaljenega orodja.

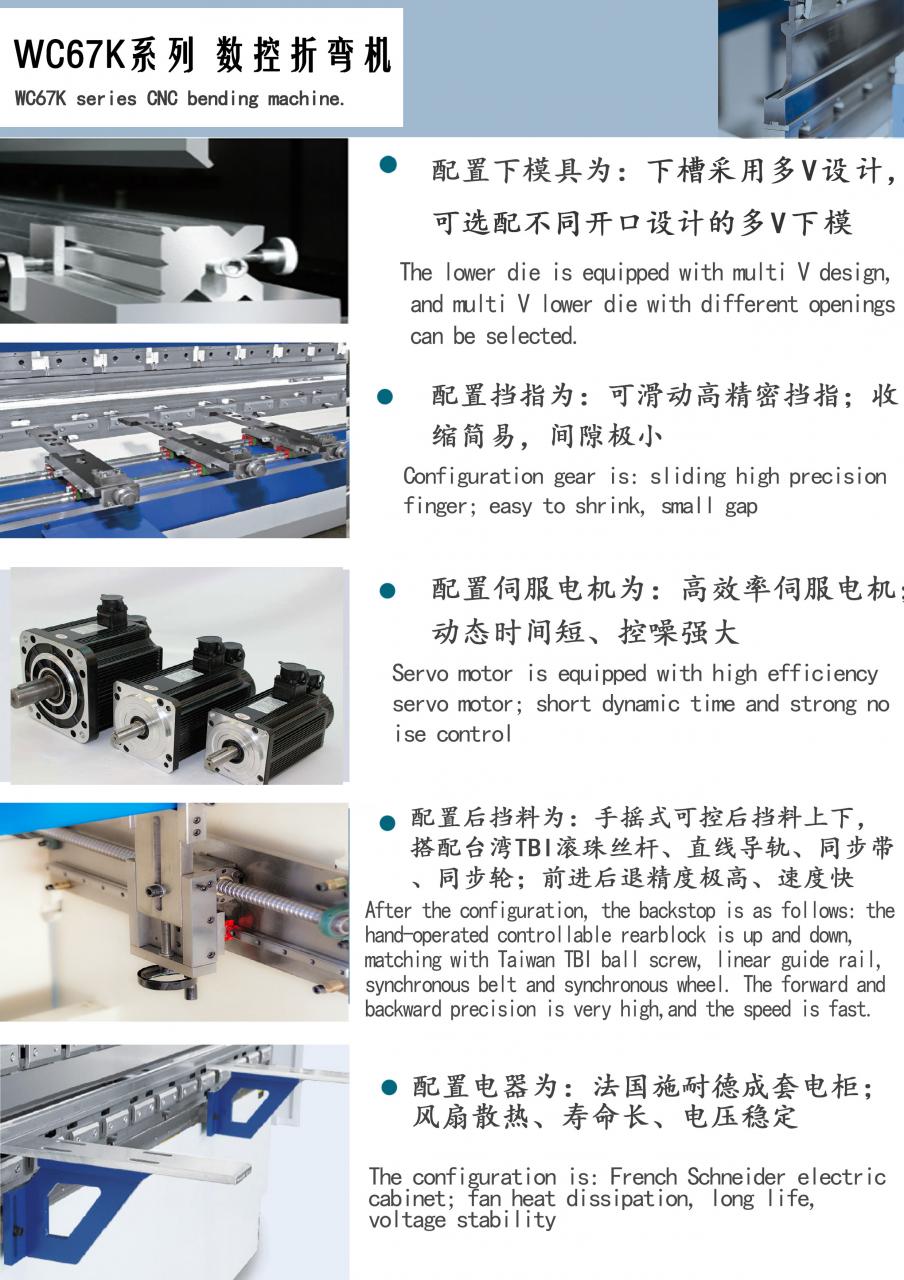

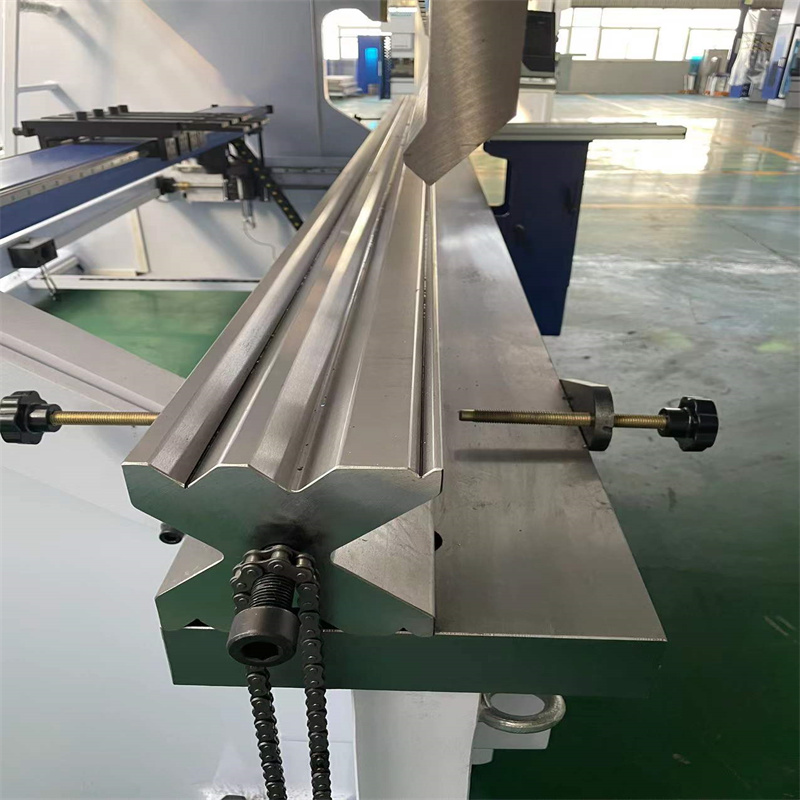

Kaljena in brušena standardna orodja z zgornjim delom in 4V-Die spodnjim orodjem (4x1000 mm segmenti).

Servo motoriziran zadnji merilnik (standardno)

CNC sistem zadnjega merila z osjo X s krogličnimi vijačnimi gredi, ki jih poganja AC servo motor, in na linearnih ležajih z natančnostjo 0,01 mm.

Zadnji merilnik ima dovolj mehansko trdnost in togost s strukturo merilnika v obliki rezervoarja.

Visoko natančen kroglični vijak in linearno vodilo. Posebna zasnova za zaustavitev prstov, poveča obseg zadnjega merila.

Modeli	Normalni tlak (Kn)	Dolžina Tabela (mm)	Razdalja Med stanovanji (mm)	grlo Globina (mm)	Hod (mm)	Odprto Višina (mm)	Glavni Motor (kw)	Teža (t)	Splošne dimenzije (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Podrobnosti

• Hod drsnika (mm): 250 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 400 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 3200
• Širina delovne mize (mm): 200 mm
• Dimenzije: 4000x2250x4060 mm
• Stanje: Novo
• Kraj izvora: Anhui, Kitajska
• Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ogljikovo jeklo, aluminij, PVC
• Avtomatizacija: avtomatska
• Dodatne storitve: Oblikovanje koncev
• Leto: 2021
• Teža (KG): 6000
• Moč motorja (kw): 18,5 kw
• Ključne prodajne točke: Konkurenčna cena
• Garancija: 2 leti
• Veljavne panoge: avtomobilska industrija, industrija jeklenih konstrukcij, elektroindustrija, industrija avtomobilskih delov, industrija dvigal, energetika, ladje in kontejnerji, kuhinjska oprema, nestandardna industrija, industrija vrat iz nerjavečega jekla
• Lokacija razstavnega prostora: Združeno kraljestvo, Brez
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 2 leti
• Osnovne komponente: motor
• CNC sistem:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Ključna beseda: Pritisnite zavoro
• Surovine:: valjanje pločevine/plošče
• Vrsta:: Hidravlična krivilna orodja
• CNC krmilna os:: Y1 Y2 X/Y1 Y2 X W-os Kronanje
• Električne komponente:: Schneider Electrical iz francoščine
• Moč motorja:: Siemens iz Nemčije
• BackGauge & RAM Drive:: Inverter podjetja Schneider Electrical
• Kroglični vijak/polirana palica:: HIWIN znamke Tajvan
• Barva :: Neobvezno
• Certificiranje: ce
• Zagotovljene poprodajne storitve: video tehnična podpora, spletna podpora
• Pogarancijski servis: video tehnična podpora, spletna podpora
