Glavna značilnost
1. Stroj za lasersko rezanje z vlakni uporablja napreden laser z vlakni za oddajanje laserskega žarka z visoko energijsko gostoto in se zbere na površini obdelovanca, tako da se območje obdelovanca, osvetljeno z ultrafino žariščno točko, takoj stopi in upari, prek mehanskega sistema numeričnega krmiljenja. Samodejno rezanje se doseže s premikanjem položaja točkovne osvetlitve.

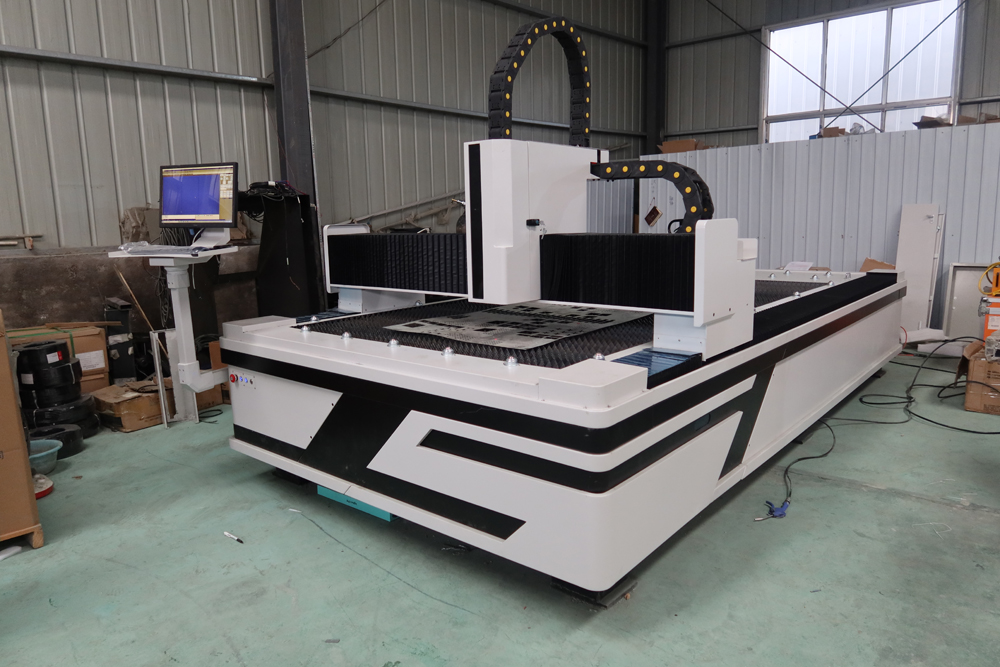

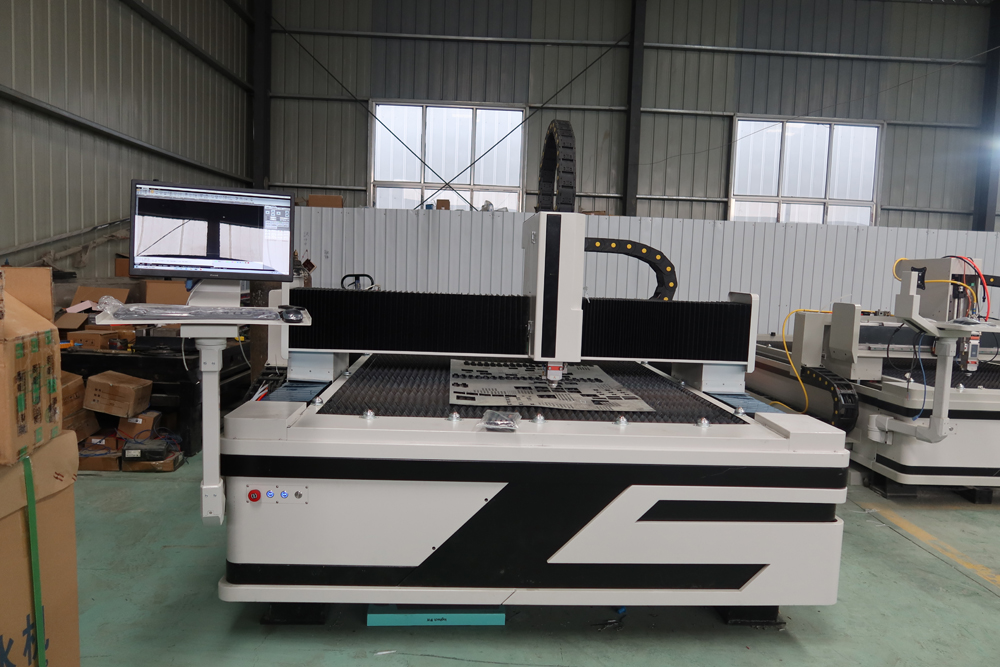

2. Stroj za lasersko rezanje vlaken ima portalno strukturo, dvostranski pogon z zobniško letvijo, s stabilno strukturo, dobro togostjo in visoko hitrostjo.
3. Stroj za lasersko rezanje vlaken je varjen del z več obdelavami staranja. Deli menjalnika, kot so reduktor, vodilna tirnica in zobata letev, so vsi uvoženi znanih blagovnih znamk.
4. Celotna struktura portala in način prenosa zobate letve zagotavljata opremo. Visoka hitrost pozicioniranja, hiter dinamičen odziv in dobra stabilnost
Veljavna polja
Stroj se široko uporablja v obdelavi pločevine, letalstvu, vesolju, elektroniki, električnih napravah, dodatkih za podzemno železnico, avtomobilih, strojih, natančnih delih, ladjah, metalurški opremi, dvigalih, gospodinjskih aparatih, obrtnih darilih, obdelavi orodij, dekoraciji, oglaševanju, kovini predelovalna in druga Predelovalna in predelovalna industrija.
Uporabni materiali
Oprema za lasersko rezanje z vlakni je primerna za rezanje kovin s pločevino iz nerjavečega jekla, mehko jekleno ploščo, pločevino iz ogljikovega jekla, ploščo iz legiranega jekla, pločevino iz vzmetnega jekla, železno ploščo, pocinkano železo, pocinkano pločevino, aluminijasto ploščo, bakreno pločevino, medeninasto pločevino, bronasto ploščo , zlata plošča, srebrna plošča, titanova plošča, kovinska pločevina, kovinska plošča, cevi itd. Tehnični
Parametri
Modle | RAYMAX-F1530 |
Največji obseg obdelave | 3000*1500 mm |
Delovna miza | Žagasti zob |
Laserski sistem | MAX / RAYCUS / IPG |
Laserska moč | 1000W/1500W/2000W/3000W |
Debelina reza | Odvisno od materiala |
Način vožnje | Servo motorni pogon, PMI vodilna tirnica YYC z zobato letvijo in zobnikom |
Laserska valovna dolžina | 1060-1080 nm |
Natančnost pozicioniranja | ±0,03 mm |
Natančnost repozicioniranja | ±0,01 mm |
Najmanjša širina črte | ±0,02 mm |
Načini hlajenja | Vodno hlajenje |
Napajanje | 380V / 50Hz |
Velikost stroja | 4,4X2,3X1,8M |
Bruto teža | 2700KG |
Laserski vir – MaxMax: fiber laser je vodilni svetovni proizvajalec fiber laserjev, ki proizvede 70 % kitajskega fiber laserskega vira. Max. fiber laserji so učinkoviti, zanesljivi in ne potrebujejo vzdrževanja. Ima izjemno kompaktno zasnovo z laserskim virom, nameščenim v hermetično zaprtem ohišju, ki zagotavlja delovanje, zaščiteno pred prahom.

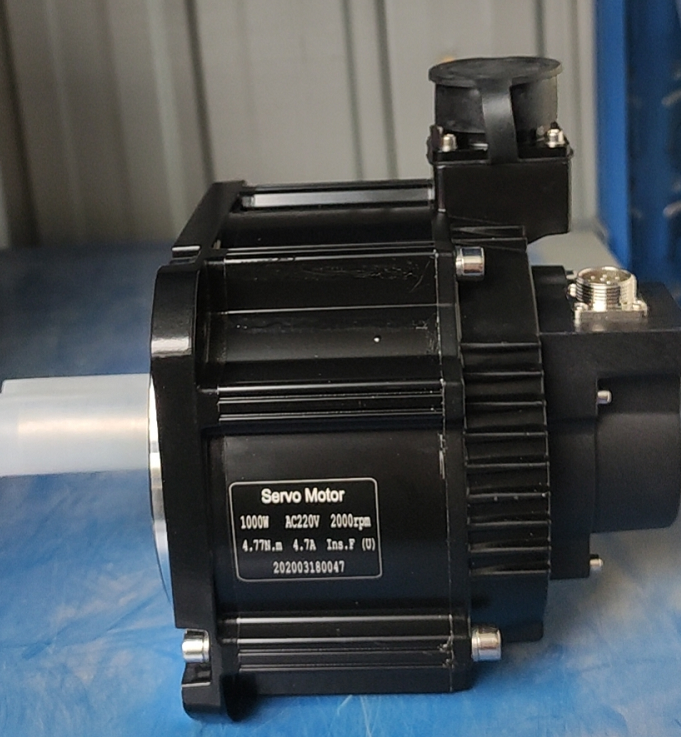

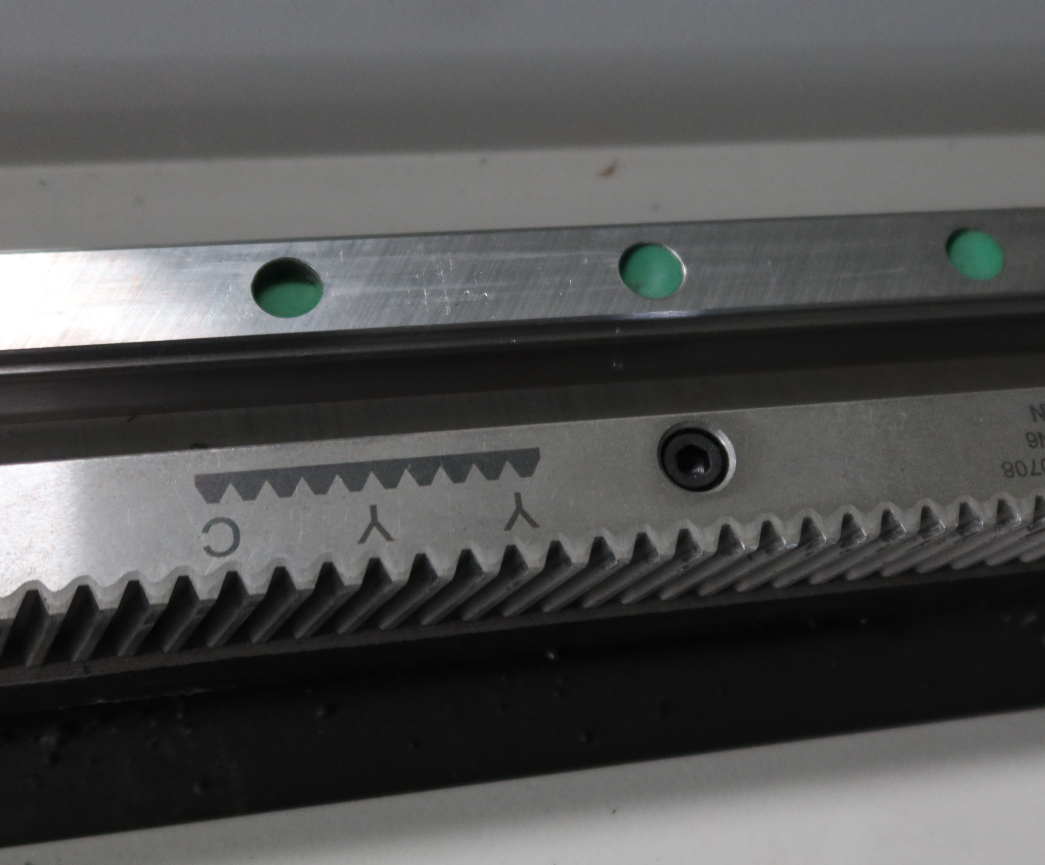

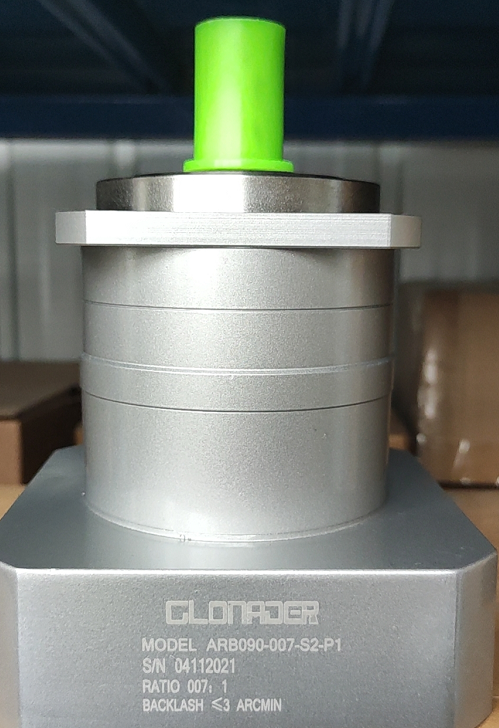

Menjalnik: servo motor, reduktor hitrosti, prestava YYC, vodilna tirnica PMI; Servo motorji in pogoni Senchuan z visoko hitrostjo in stabilnostjo delovanja. Sistem linearnega prenosa je sestavljen iz spiralnih nosilcev YYC in linearnih vodil PMI, ki izboljšujejo natančnost in učinkovitost. Prednost majhne teže, visoke togosti in modularne zasnove nudi dolgoročno stabilnost in večjo učinkovitost.

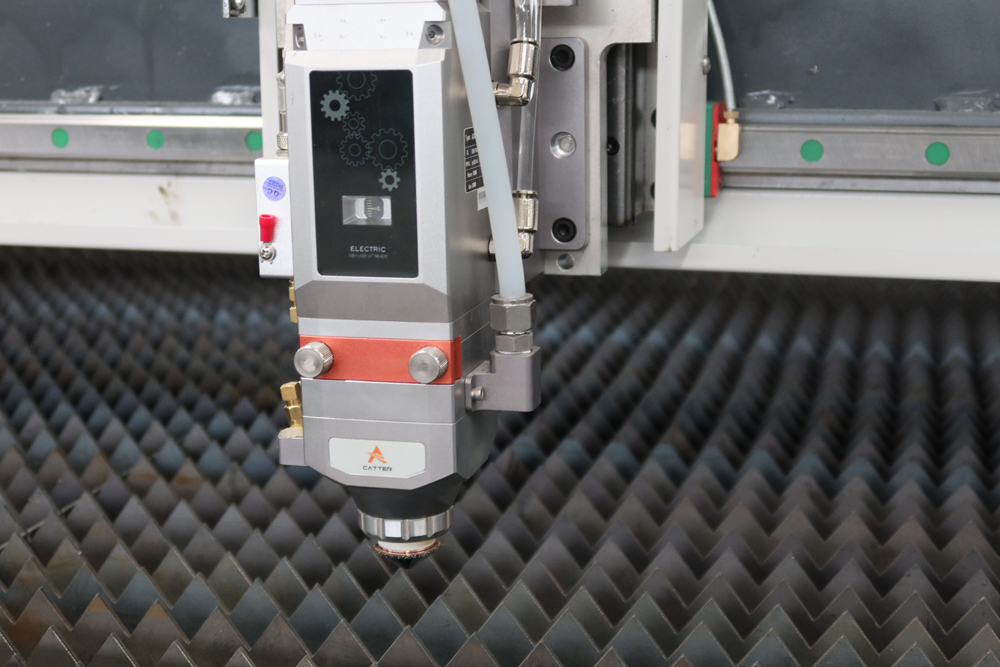

Rezalna glava-Au3Tech: A200E namizna kovinska laserska rezalna glava s samodejnim ostrenjem, serija A-cutter nemške znamke, je zasnovana za moč laserja znotraj 2000 W, kar je čudovita rešitev za srednjo moč laserskega rezanja s ravnim samodejnim ostrenjem pri delu s kartico za nadzor gibanja MCC serija in programska oprema za rezanje serije SC. Visokokakovostna oblika, odporna na prah, natančno obdelani deli.

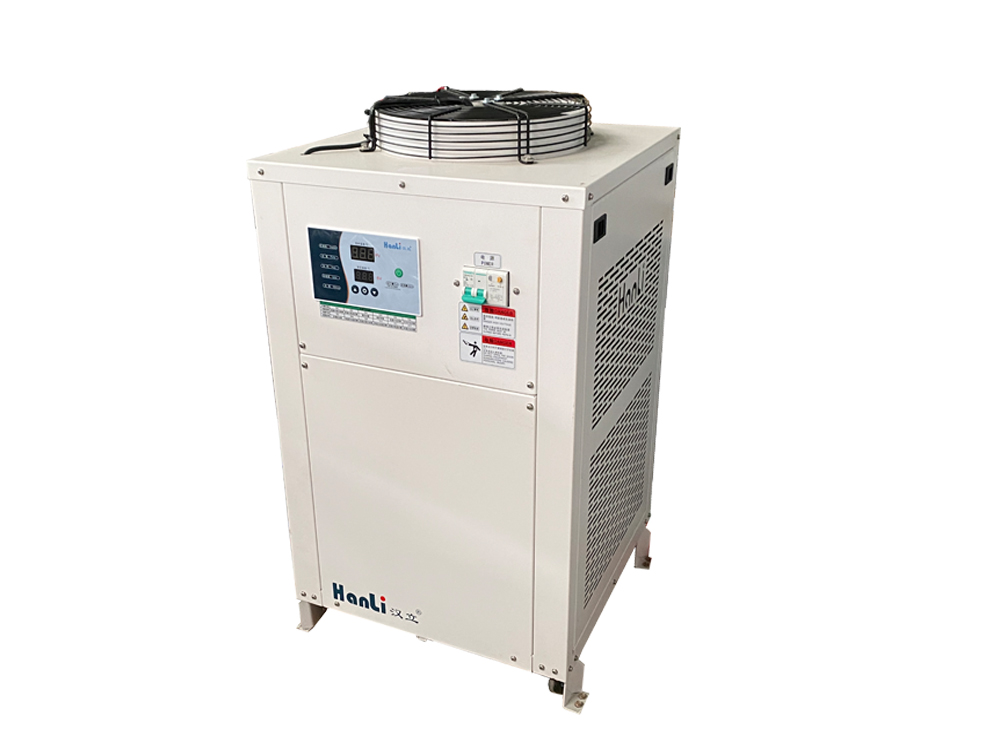

Hladilnik vode: hladilnik Wuhan hanli Blagovna znamka: hladilnik Wuhan hanli Hlajenje laserja in rezalne glave Dvojna temperatura in dvojni nadzor

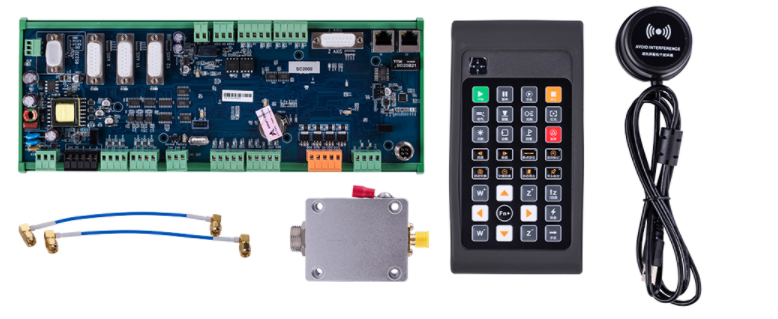

CNC krmilnik-Au3Tech: Operacije so preproste, z zmogljivimi funkcijami CAM, ki temeljijo na samodejnem oblikovanju CAD, podpirajo uvoz grafike, grafične risbe, urejanje grafike itd. Zmogljiva funkcija napeljave, podpira različne načine napeljave. Podpira večplastno rezanje ali označevanje in druge načine obdelave. Podprite sledenje položaja razčlenitve / naprej / nazaj in tako naprej. Alarm s ponovnim časom, stabilen in zanesljiv, podpira merjenje napak pri teku, lahko preveri napako med tekom obit in grafično napako.

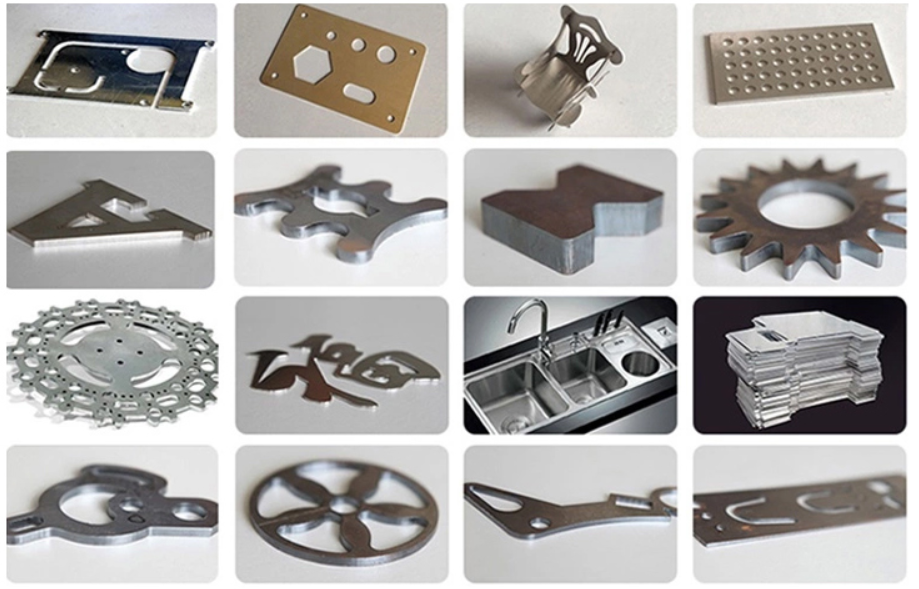

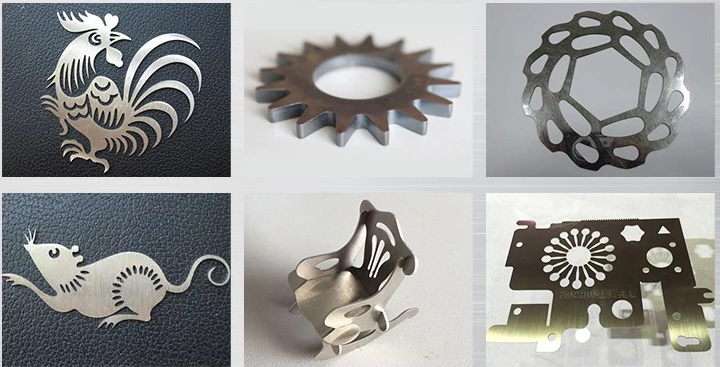

Vzorčna oddaja
Podrobnosti
- Uporaba: LASERSKI REZ
- Material, ki se uporablja: kovina, drugo
- Stanje: Novo
- Vrsta laserja: laser z vlakni
- Območje rezanja: 3000 * 1500 mm
- Hitrost rezanja: Odvisno od materiala
- Podprt grafični format: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
- Debelina reza: Odvisno od materiala
- CNC ali ne: Da
- Način hlajenja: VODNO HLAJENJE
- Nadzorna programska oprema: programska oprema SC2000
- Kraj izvora: Shandong, Kitajska
- Znamka laserskega vira: MAX
- Blagovna znamka laserske glave: Au3Tech
- Znamka servo motorja: Delta
- Znamka vodila: PMI
- Znamka nadzornega sistema: Au3Tech
- Teža (KG): 2700 KG
- Ključne prodajne točke: Samodejno
- Garancija: 2 leti
- Veljavne panoge: hoteli, trgovine z gradbenim materialom, maloprodaja, drugo
- Poročilo o preskusu strojev: priloženo
- Video odhodni pregled: Zagotovljen
- Garancija na osnovne komponente: 2 leti
- Osnovne komponente: laserski vir, prenos, rezalna glava-Au3Tech, vodni hladilnik, CNC krmilnik-Au3Tech
- Laserski način: fiber laser
- Laserska valovna dolžina: 1060-1080nm
- Natančnost pozicioniranja: ±0,03 mm
- Laserska moč: 1000W /1500W/ 2000W / 3000W
- Natančnost repozicioniranja: ±0,01 mm
- Najmanjša širina črte: ±0,02 mm
- Moč: 22 KW
- Delovna napetost: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
- MOQ: 1 set
- Certificiranje: ce, ISO
- Zagotovljene poprodajne storitve: spletna podpora, namestitev na terenu, zagon in usposabljanje
- Pogarancijski servis: video tehnična podpora, spletna podpora
- Lokacija lokalne storitve: Brez
- Lokacija razstavnega prostora: Brez
- Vrsta trženja: Nov izdelek 2021
