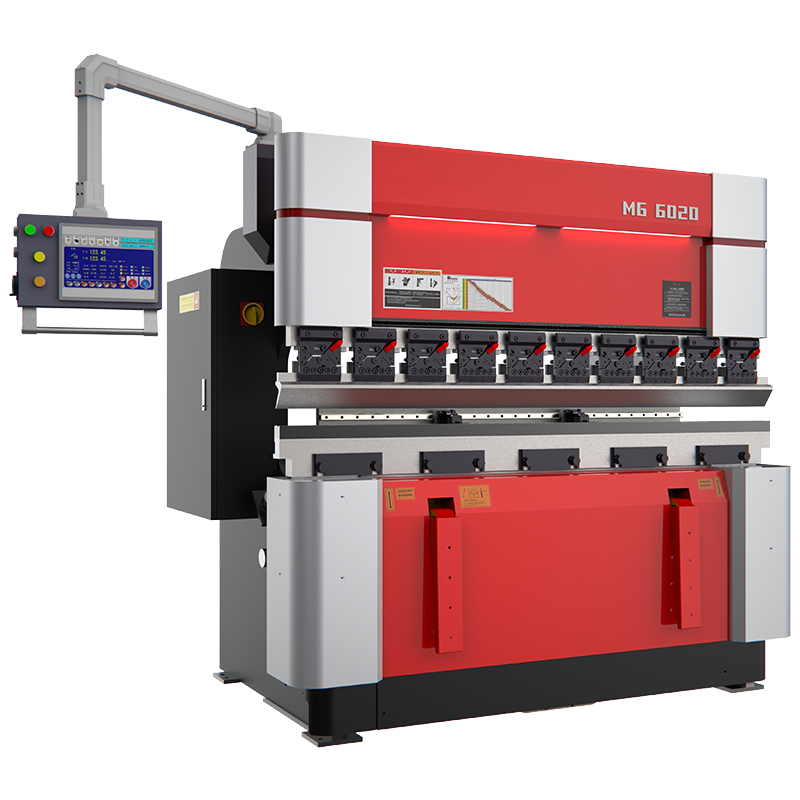

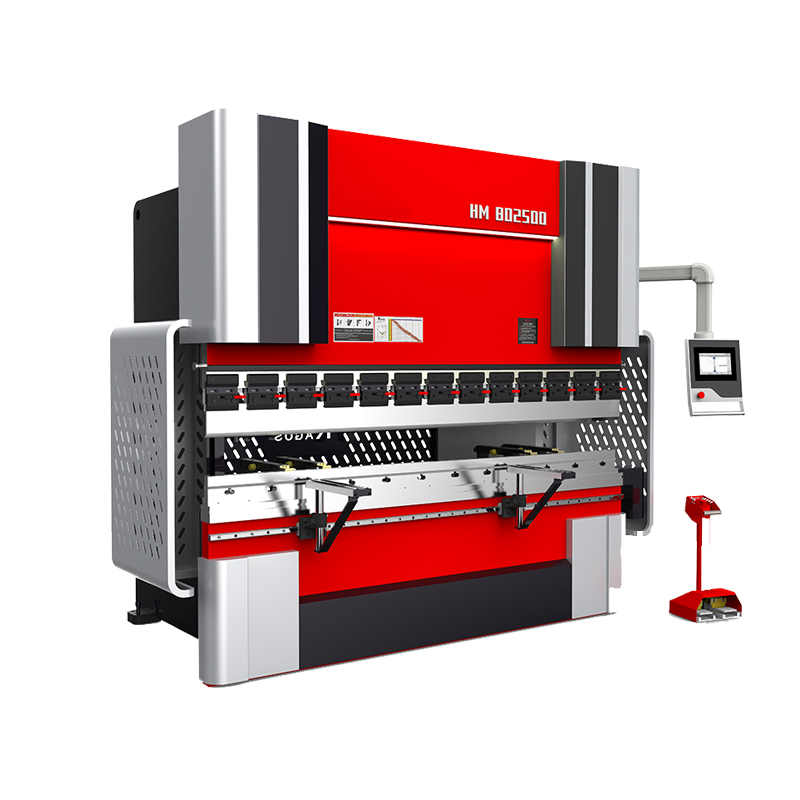

Hidravlični stroj za upogibanje aluminija iz jeklene pločevine

pregled izdelka

Specifikacije izdelka

št.	Podrobnosti	Originalni proizvajalec	Blagovna znamka
1	NC sistem	Nizozemska	Serija DELEM DA-53（ujema se）
		Švica	CYBELEC CT8（Standardno）
2	Zaprti linearni kodirnik	puran	OPKON
3	Hidravlični sistem	nemški	REXROTH/ ARGOS-HITOS
4	Oljna črpalka	Amerika/Japonska	SONČNO/ NAČI
5	Kroglični vijak	Tajvan	HIWIN/PMI
6	Ravno vodilo	Tajvan	HIWIN/PMI
7	Pečat	Japonska	Japonska NOK
8	Zračno stikalo	Francija	Schneider
9	Miniaturni rele	Francija	Schneider
10	AC kontaktor	Francija	Schneider
11	Gumb	Francija	Schneider
12	Električne komponente	Japonska	Omron
13	Vtični spoj	ZDA	EATON

Tehnični parametri in specifikacije s 130 tonami
Dolžina delovne mize		3200	mm
Razdalja med stebri		2700	mm
Hod drsnika		200/250	mm
Odprta višina		450/500	mm
Globina grla		400	mm
Število osi NC		Y1、Y2、X、R、V	sekire
Moč glavnega motorja		11	kw
Hitrost drsenja	Hitro navzdol	180	mm
	delo	10	mm
	Vrnitev	160	mm
Zadnji merilnik osi X	Možganska kap	600	mm
	najvišja hitrost	350	mm/s
	Natančnost ponovnega položaja	≤0,05	mm
Zadnja merilna os R	Možganska kap	200	mm
	najvišja hitrost	200	mm/s
	Natančnost ponovnega položaja	≤0,05	mm
Dimenzije stroja	Dolžina	3800	mm
	Premer	1850	mm
	Višina	2750	mm
Teža stroja	/	9000	kg

Konfiguracija izdelka

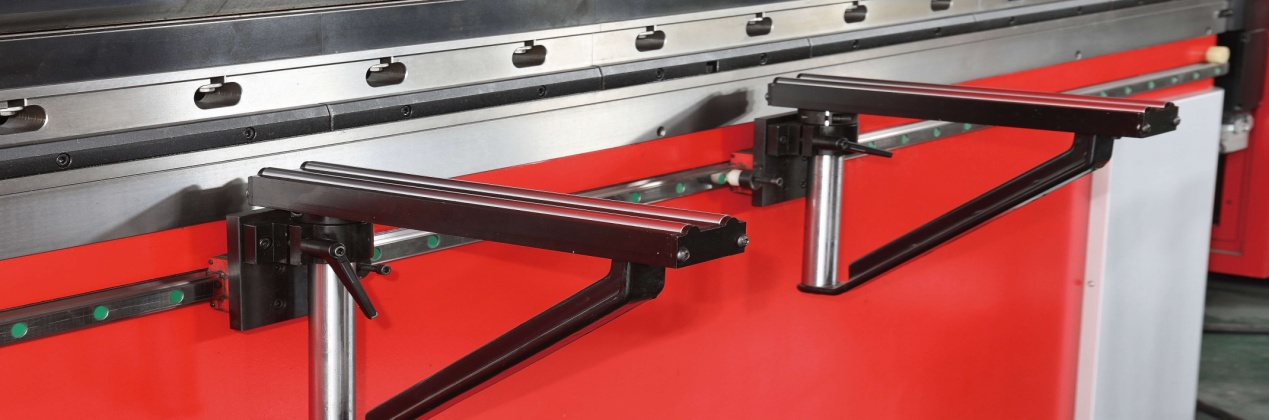

Premični sprednji podporni okvir: premika se vzdolž linearne vodilne tirnice in ga je mogoče parkirati na poljubnem položaju, da vam pomaga pri upogibanju ter naredi delo udobno in učinkovito.

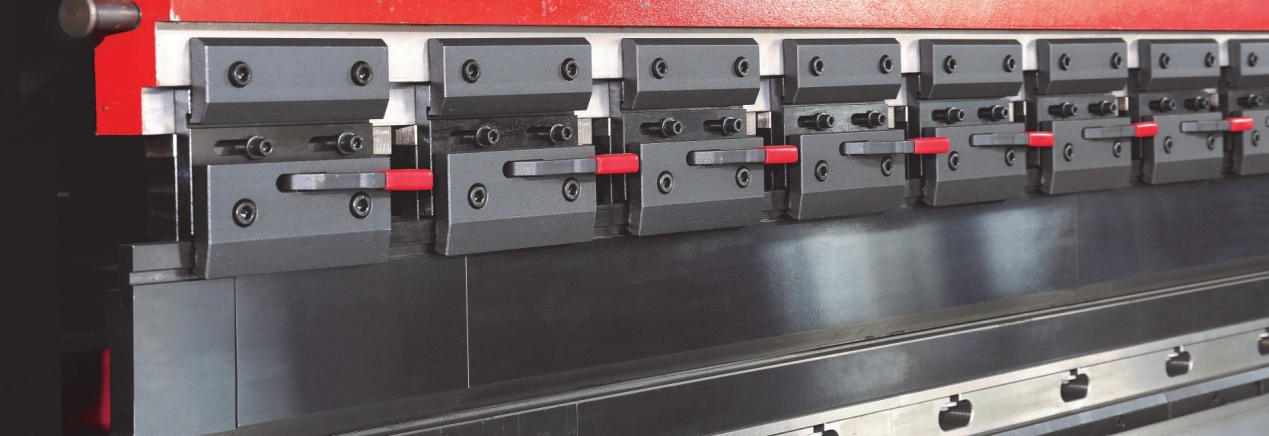

Visoko natančen in hiter sistem vpenjanja: hitro in enostavno menjavanje orodja, zmanjšanje delovne sile in povečanje produktivnosti.

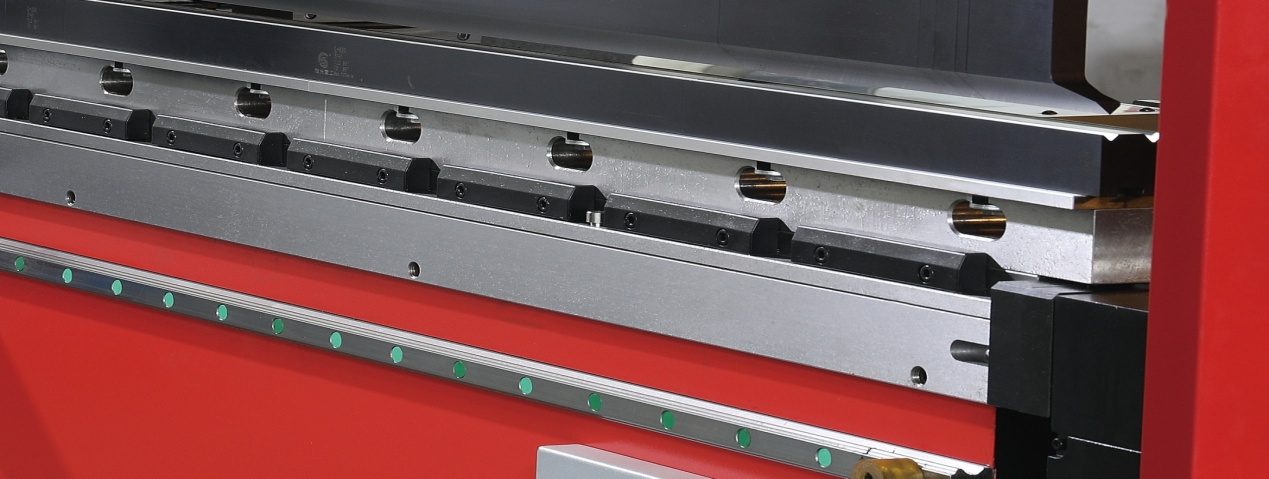

Visokokakovostno orodje za stiskalnico: celotno kaljeno visoko natančno CNC orodje za stiskalnico je vzdržljivo.

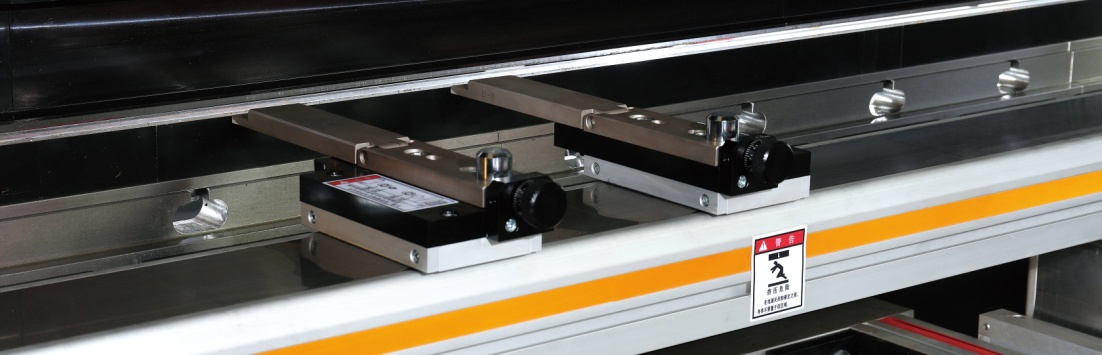

Visoko natančen in stabilen sistem zadnjega merilnika (izbirno): nova in edinstvena konstrukcija dvojnega linearnega vodila, da se zagotovi dobra natančnost pozicioniranja. Zasnova večstopenjskih omejevalnikov za povečanje razpona pozicioniranja nad ceno v vrednosti.

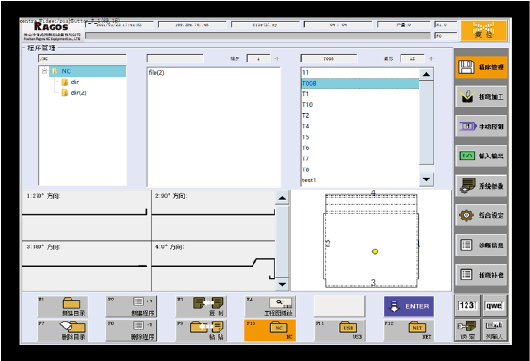

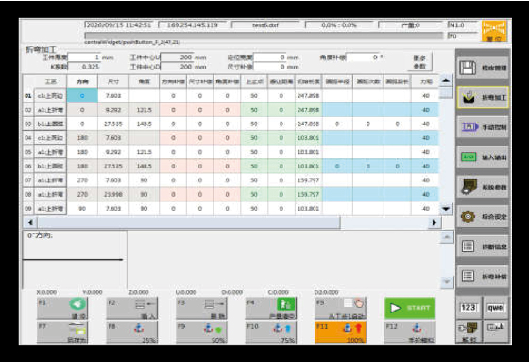

CNC nadzorni sistem, ki je enostaven za uporabo, vam lahko pomaga prihraniti čas in izboljšati delovno učinkovitost.

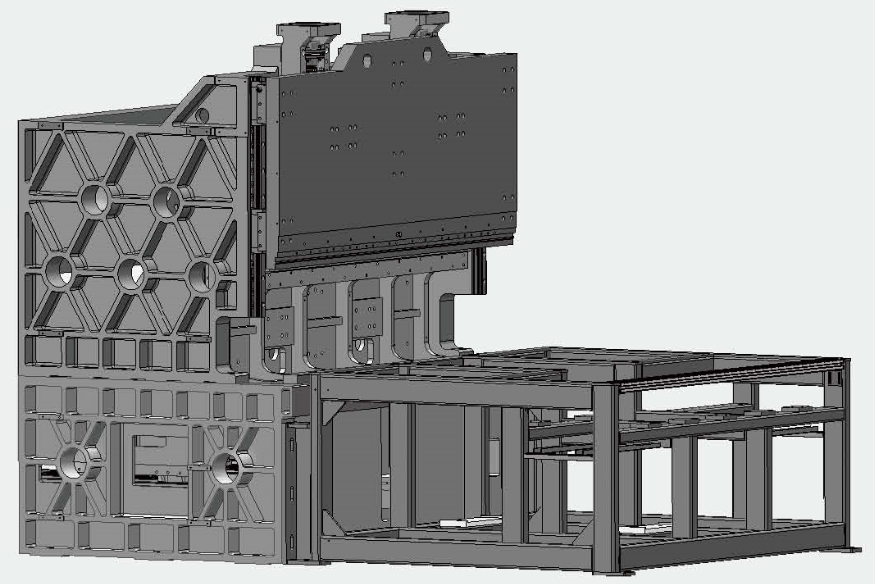

Ulito telo stroja (odlikuje ga stabilna struktura, majhna deformacija in visoka natančnost

Tehnologija obdelovalnih strojev

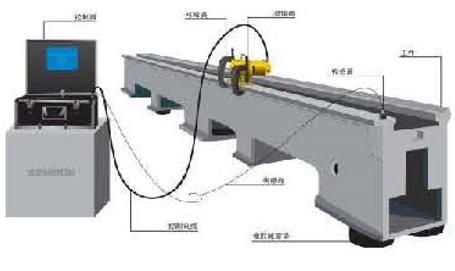

Lajšanje stresa zaradi staranja zaradi vibracij

Lajšanje stresa zaradi staranja zaradi vibracij

Da bi odpravili notranjo obremenitev obdelovanca, zagotovite, da stroj dolgo časa deluje z visoko natančnostjo.

Končana obdelava

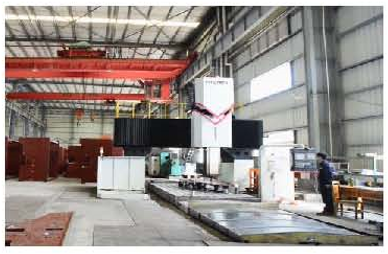

Končana strojna obdelava: lastni veliki horizontalni portalni rezkalni stroji za izpolnjevanje zahtev natančne strojne obdelave Ragos zagotavljajo tudi visokokakovostno osnovo za namestitev.

Naravno staranje: okvirji strojev morajo biti nameščeni naravno 6 mesecev, da se sprostijo napetosti zaradi toplotne obdelave, s čimer se doseže stabilna natančnost in večja togost.

Spodaj je strojna obdelava posteljnine

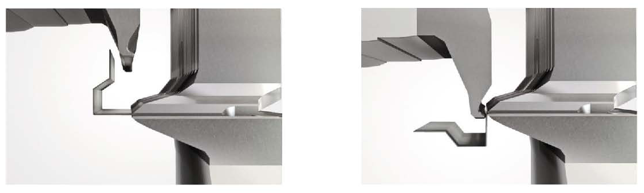

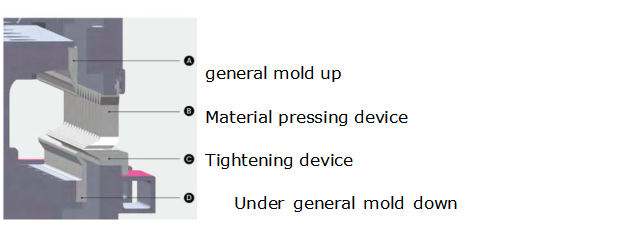

Upognite se

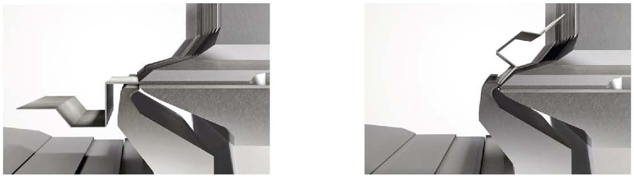

Bend Down

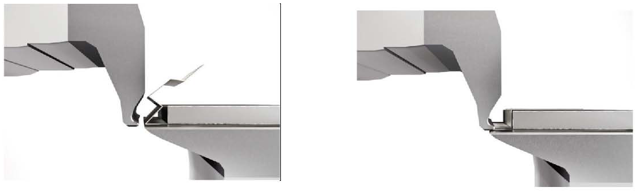

Sploščenje in upogibanje

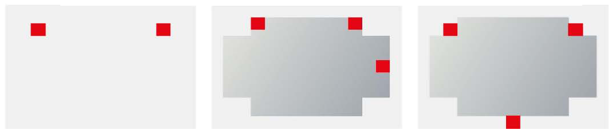

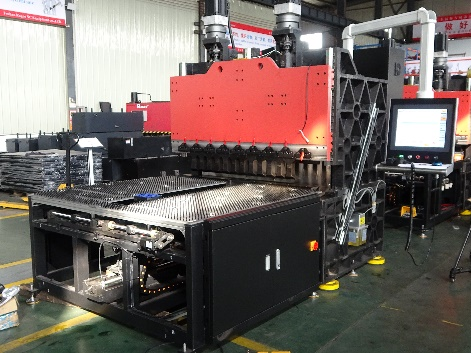

Sistem za pozicioniranje listov

Pozicioniranje repa Predhodno pozicioniranje plošče Končno pozicioniranje

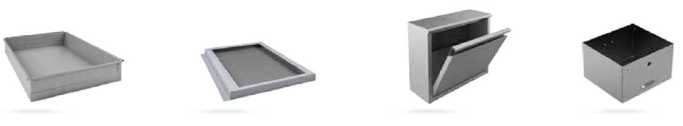

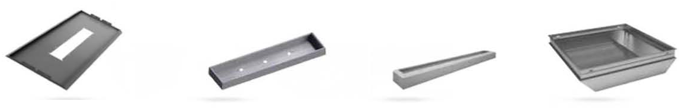

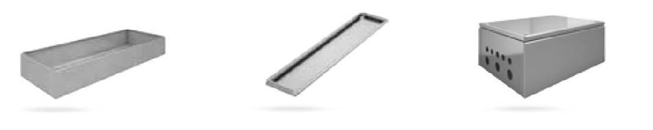

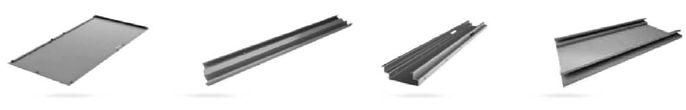

Vzorci izdelkov

Podrobnosti

• Hod drsnika (mm): 300 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 400 mm
• Vrsta stroja: Torzijska palica
• Dolžina delovne mize (mm): 4000
• Širina delovne mize (mm): 2500 mm
• Dimenzija: 4000*2500*3600
• Stanje: Novo
• Material/obdelana kovina: Nerjaveče jeklo, ZLITINA, Ogljikovo jeklo, Aluminij
• Teža (KG): 7000
• Moč motorja (kw): 25 kw
• Ključne prodajne točke: Visoka raven varnosti
• Garancija: 1 leto
• Veljavne panoge: delavnice za popravilo strojev, proizvodni obrat, domača uporaba, gradbena dela, oglaševalsko podjetje
• Lokacija razstavnega prostora: Brez
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 1 leto
• Osnovne komponente: ležaj, motor, zobnik, motor
• Ime izdelka: Hidravlični CNC krivilni stroj
• Surovina: List
• Moč: 7,5kw 10kw 15kw 20kw
• Uporaba: krivljenje nerjaveče plošče
• Funkcija: upogibanje jeklenih kovin
• Nadzorni sistem: DA69T-DA66T-DA58T-CT8-CT12
• CNC sistem: Delem Holland
• Hidravlični sistem: Bosch Rexroth Nemčija
• Barva: bela in rdeča
• Glavni motor: Siemens Nemčija
• Zagotovljene poprodajne storitve: brezplačni nadomestni deli, namestitev na terenu, zagon in usposabljanje, vzdrževanje in popravila na terenu, video tehnična podpora
• Pogarancijski servis: video tehnična podpora, spletna podpora
