Wc67k-400T Cnc Plc ročni stroj za upogibanje pločevine, hidravlični Nc stroj za stiskalnico

pregled izdelka

Poseben numerični krmilni sistem je opremljen z glavnim okvirjem stroja za hidravlično stiskalnico.

Funkcija programiranja večdelovnih korakov lahko doseže samodejno delovanje in neprekinjeno pozicioniranje večstopenjskih postopkov, kot tudi samodejno natančno prilagajanje položajev zadnjega zamaška in drsnega bloka.

Stroj je opremljen s funkcijo štetja upogibov za prikaz količine obdelave v realnem času, pomnilnik ob izpadu električne energije za zamašek položajev in drsni blok ter postopke in parametre.

Uvoženi vodilni vijak s krogličnim ležajem in linearna vodilna tirnica se uporabljajo za zadnji zamašek, da se zagotovi natančnost pozicioniranja zadnjega zamaška, da je natančnost obdelave stroja večja.

Zmogljivost in funkcije:

1. Telo stroja je v celotni varjeni in celovito obdelani strukturi, programska oprema za analizo finlte elementov ANSYS pa se uporablja za analizo glavnih delov ohišja stroja, kar je zagotovilo zanesljivost obdelovalnega stroja in natančnost celotnega stroja.

2. Način krmiljenja z zaprto zanko, sestavljen iz elektrohidravličnega servo ventila, uvoženega iz Nemčije, in uvoženega rešetkastega ravnila, je sprejet za glavne oljne jeklenke na obeh straneh, da se prebije skozi vzorec krmiljenja giba tradicionalnih upogibnih strojev tipa mehanskega zamaška, značilnega za visoke povratna natančnost za položaj drsnega bloka, natančno in stabilno delovanje, dobra sinhronizacija in visoka ponavljajoča se natančnost pozicioniranja drsnega bloka.

3. Uvoženi deli se uporabljajo za vse funkcionalne dele v zadnjem zamašku, da se zagotovi natančnost ustavljanja zadnjega zamaška, mehanizem zadnjega zamaška pa bo več zavornih gredi za popolnejše funkcije uporabljen v skladu z zahtevami kupcev.

4. Integrirani nadzorni sistem, uvožen iz Nemčije, je sprejet za celoten hidravlični sistem, da poenostavi namestitev cevovodov in zagotovi stabilno delovanje ter preprost in lep videz obdelovalnega stroja.

5. Plošče v obliki črke C so nameščene na obeh straneh ohišja stroja, visoko natančno ravnilo za rešetke pa je nameščeno na plošče v obliki črke C, da se prepreči vpliv na čakajočo natančnost, ki izhaja iz popačenja ohišja stroja med postopkom upogibanja.

6. Spodnja delovna miza je opremljena s samodejnim kompenzacijskim mehanizmom za hidravlično deformacijo, da se doseže učinkovita kompenzacija brez mrtve cone z visoko natančnostjo upogibanja in dolgotrajno stabilnostjo.

Numerični krmilni sistem se nanaša na numerični krmilni sistem, poseben za elektrohidravlične servo krivilne stroje italijanske ESA, nizozemskega DELEM. ali švicarska podjetja CYBELEC, ki lahko dosežejo funkcije grafičnega programiranja za upogibni kot, kompenzacijo za spremembo kota, samodejni izračun in prilagoditev upogibnega tlaka, samodejni izračun kompenzacije za deformacijo delovne mize, podaljšanje dolžine obdelovancev, upogibni tlak za stiskanje podplata, odprto razdaljo , in odstranitev zadnjega zamaška itd.

LASTNOSTI NA POGLED

Lastnosti krmilnika DELEM DA53T:

1. 10,1-palčni barvni zaslon TFT visoke ločljivosti.
2. Nadzor do 4 osi (Y1, Y2 2 pomožni osi)
3. Nadzor kompenzacije upogiba s knjižnico načina/materiala/izdelka.
4. Podpora za servo ali nadzor pretvorbe frekvence.
5. Napredni algoritem za krmiljenje osi Y lahko krmili ventil z zaprto zanko in ventil z odprto zanko.
6. Mrežna povezava z dvojnim računalnikom (neobvezno).
7. Zunanji vmesnik USB. Programska oprema za programiranje brez povezave Profile-53tl.

Multi V kalup (izbirno)

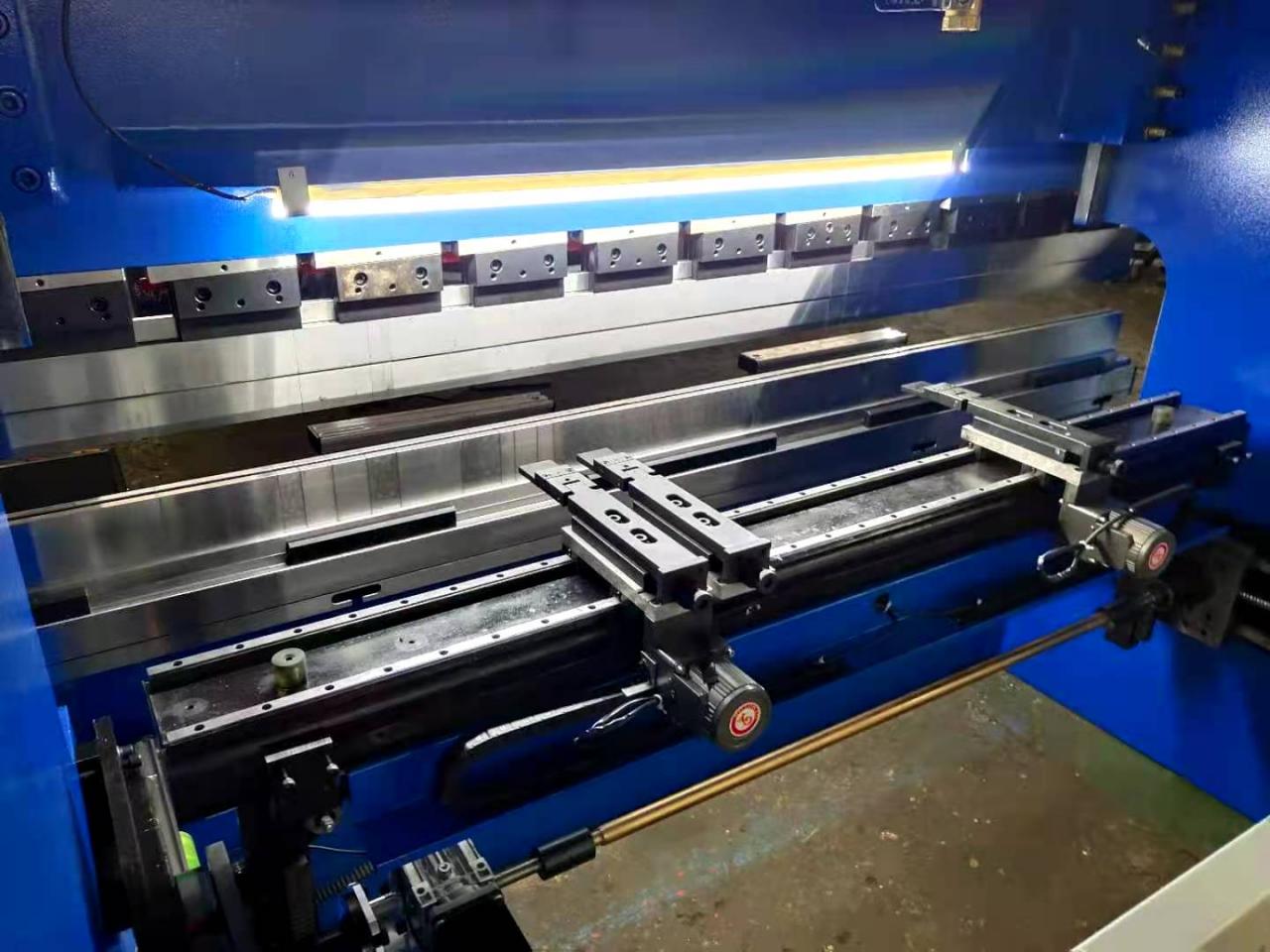

Zadnji zadrževalni sistem

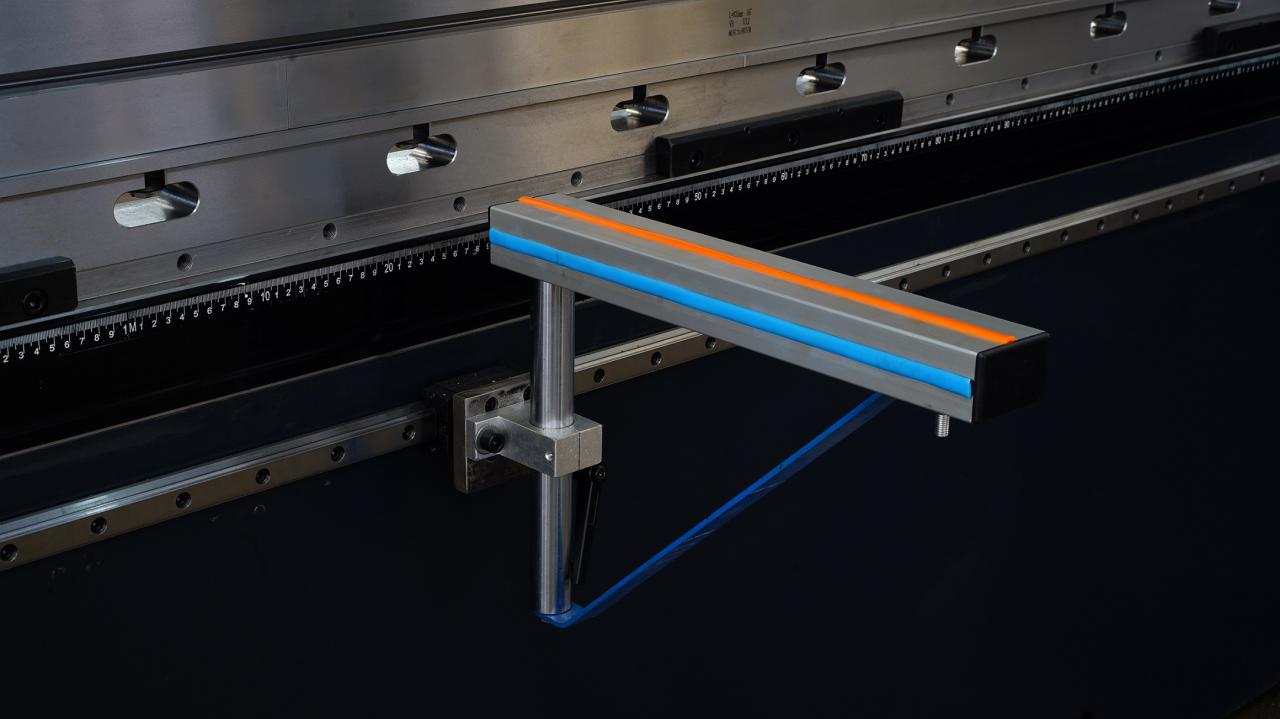

Premikanje sprednje podporne naprave

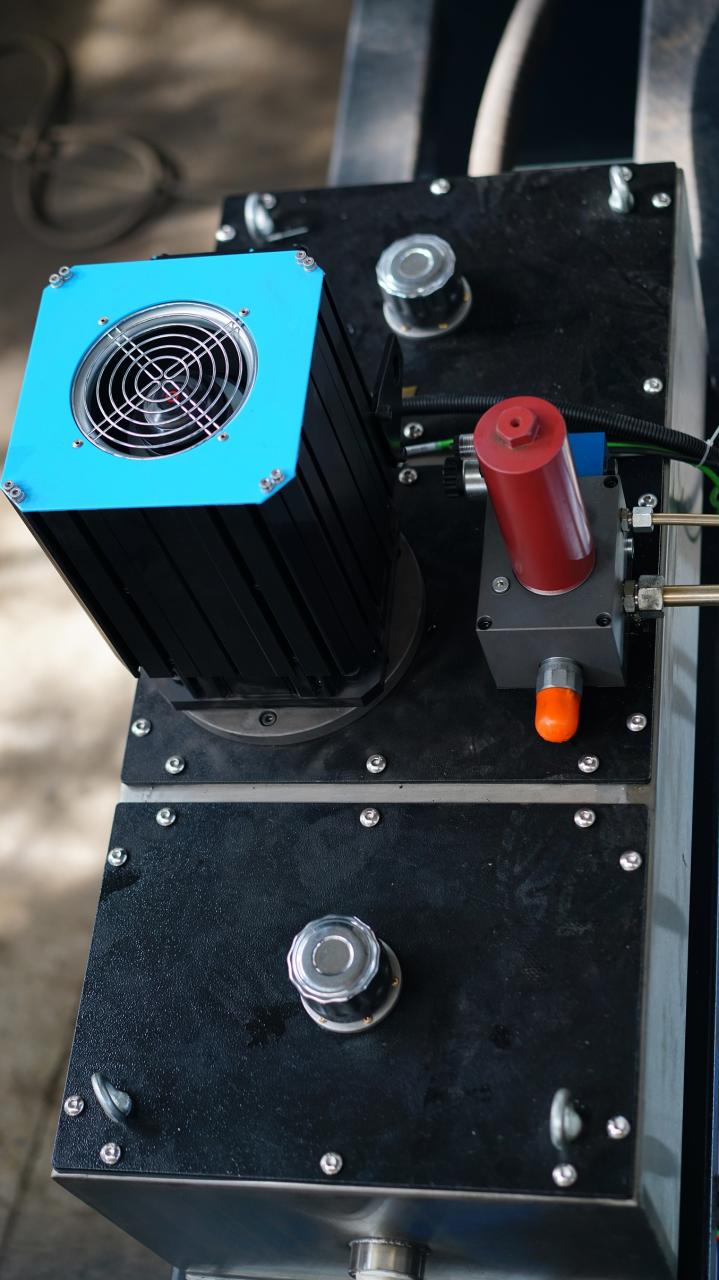

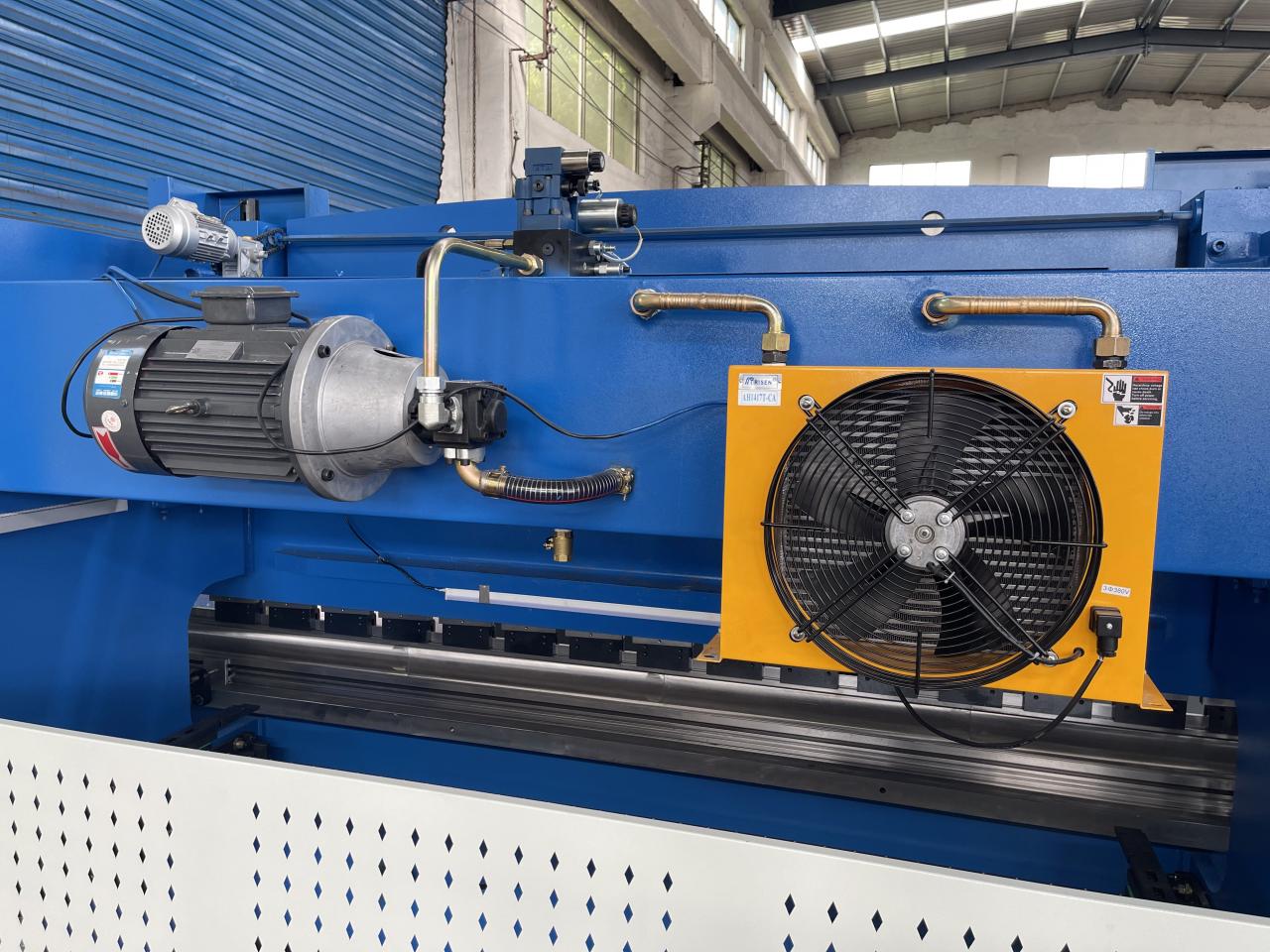

Sklop krmilnega sistema servo črpalke

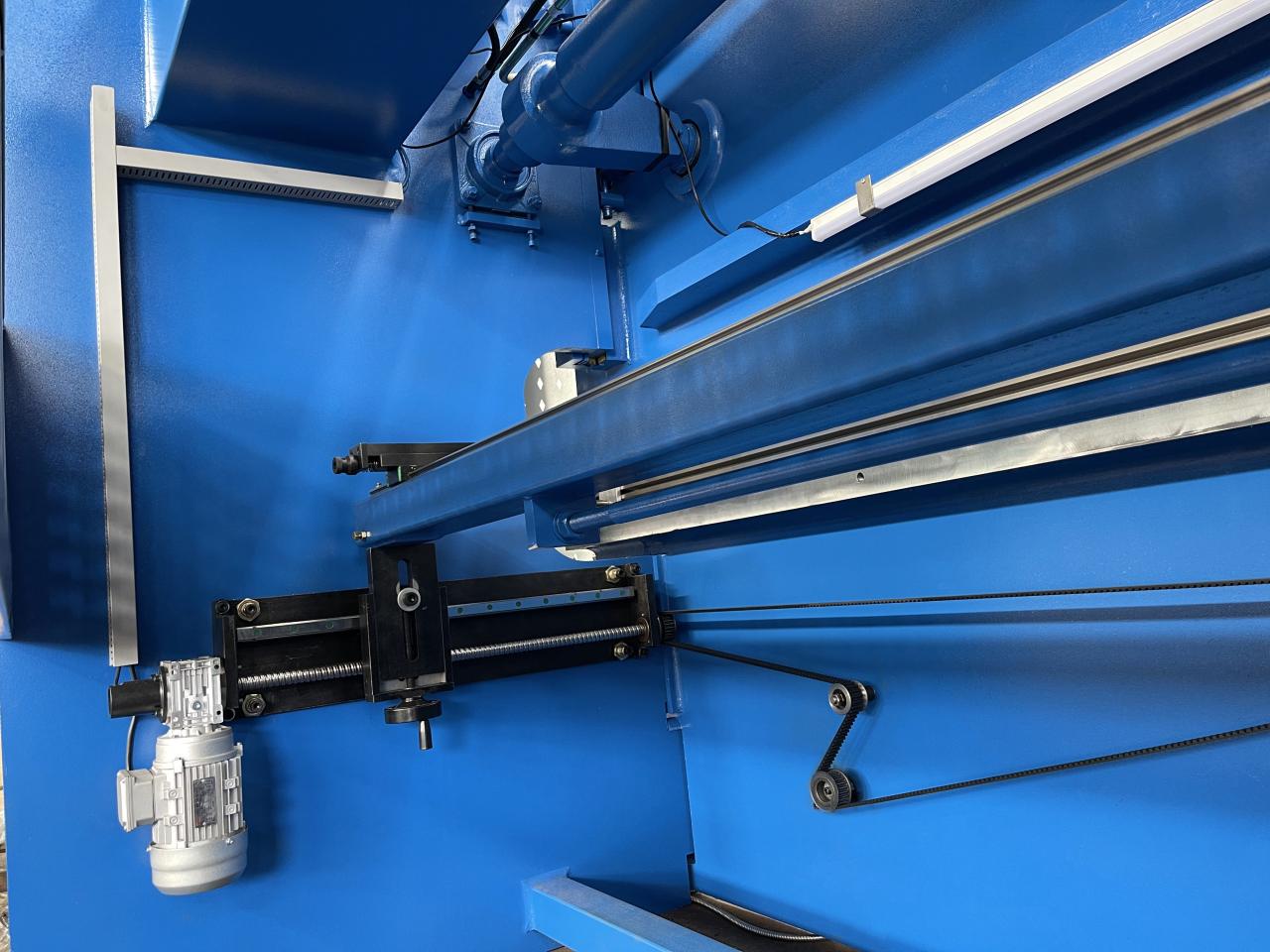

Ročno dviganje zadnjega merilnika

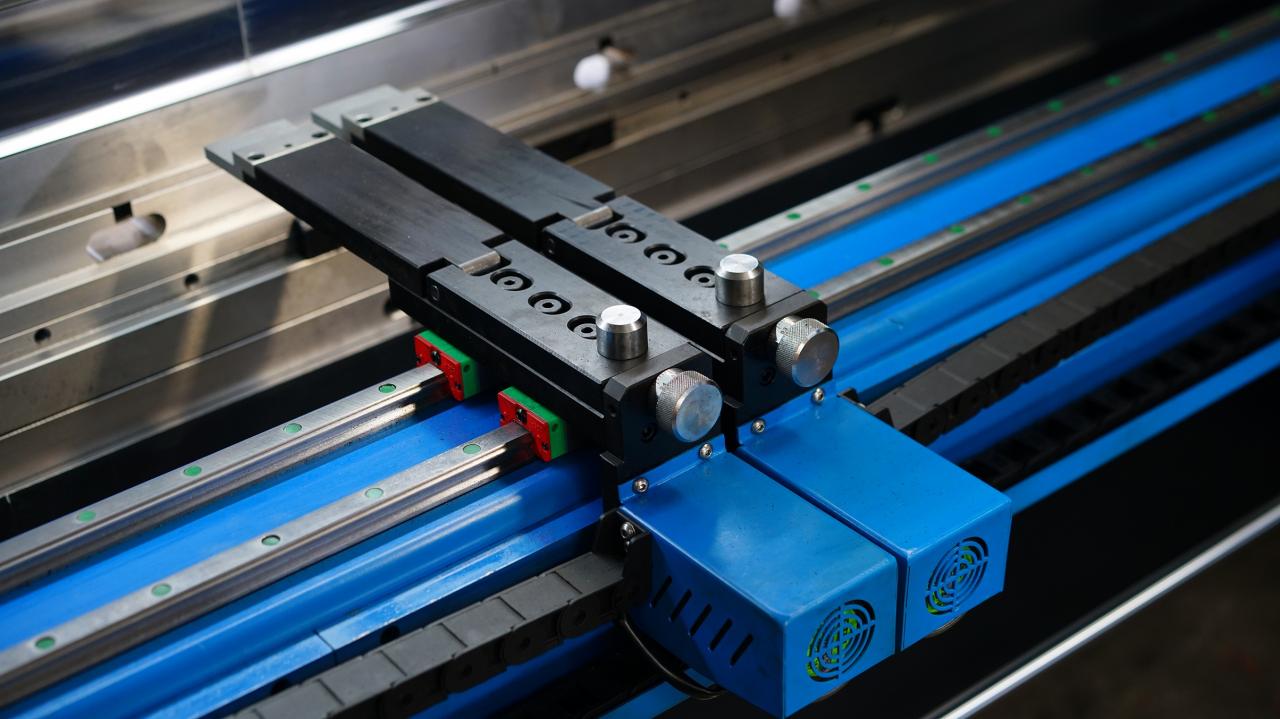

Visoko natančni zaustavitveni prsti, dvojno linearno vodilo za enostavno premikanje
Sinhrono kolo in jermen zagotavljata natančnost premikanja zadnjega merilnika
Kontaktor
Ventilatorski hladilnik (izbirno)

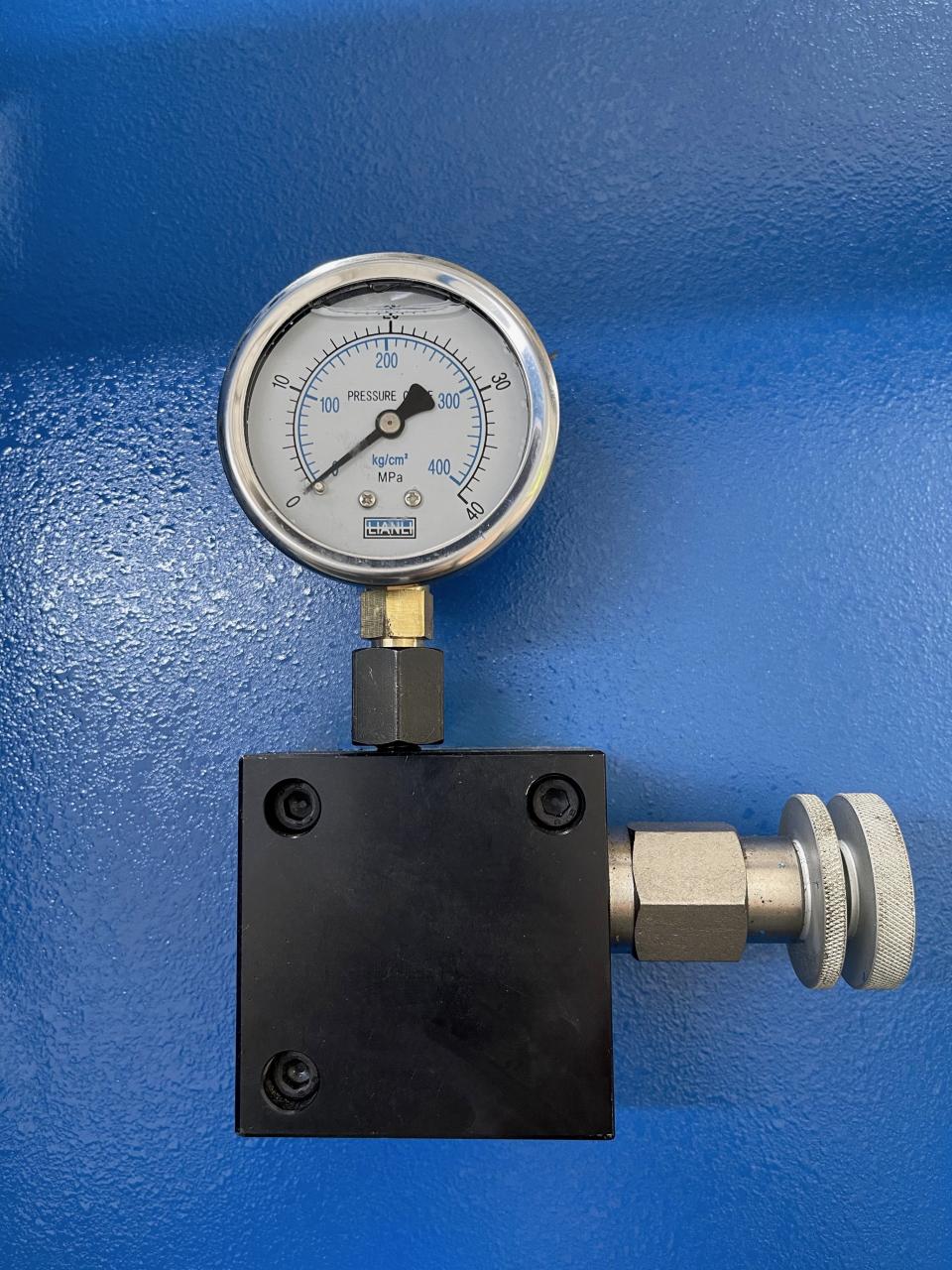

Manometer

EMB cev za olje
zagotavlja dolgo življenjsko dobo in brez puščanja olja

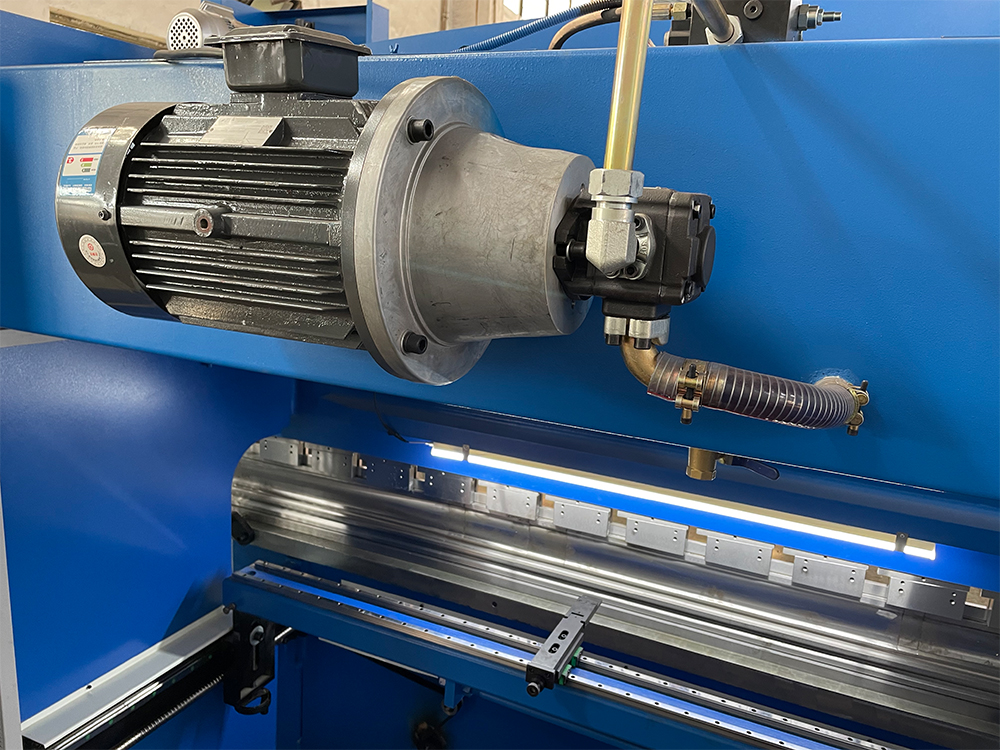

Siemensov motor, nizek delovni hrup in dolga življenjska doba
Ventil Bosch Rexroth nizek delovni hrup dobra zmogljivost

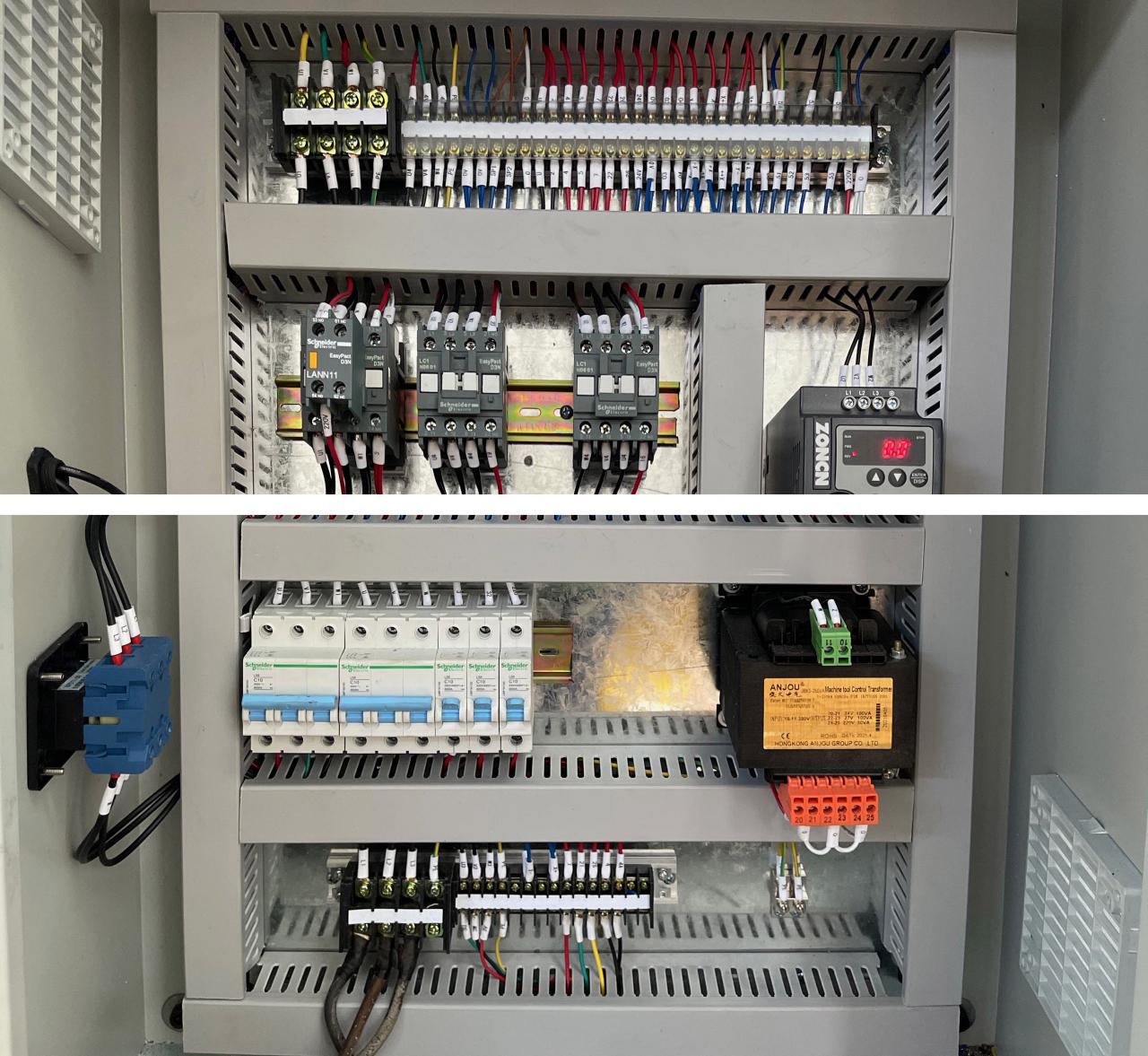

Električna omarica s komponentami znamke Schneider

SPECIFIKACIJE IZDELKA

Postavka	400T/4000	400T/5000	400T/6000
Nazivni tlak	4000	4000	4000	KN
dolžina delovne mize	4000	5000	6000	mm
Razdalja med luknjami	3000	4000	5000	mm
Globina grla	400	400	400	mm
Ram možganska kap	250	250	250	mm
Maks. odprta višina	590	590	590	mm
Moč glavnega motorja	30	30	30	kw
Dimenzija (D*Š*V)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Podrobnosti

• Hod drsnika (mm): 250 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 400 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 5000 mm
• Širina delovne mize (mm): 200 mm
• Dimenzija: 5200*2600*4100mm
• Stanje: Novo
• Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ZLITINA, ogljikovo jeklo, aluminij
• Avtomatizacija: avtomatska
• Dodatne storitve: Oblikovanje koncev
• Leto: 2021
• Teža (KG): 23000
• Moč motorja (kw): 30 kw
• Ključne prodajne točke: Trajnostno
• Garancija: 2 leti
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, gradbena dela, obdelava pločevine
• Lokacija razstavnega prostora: Brez
• Vrsta trženja: Nov izdelek 2022
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 2 leti
• Osnovne komponente: ležaj, motor, črpalka, zobnik, PLC, tlačna posoda, motor, menjalnik
• Ime izdelka: Hidravlični CNC stiskalni stroj
• Krmilni sistem: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hidravlični sistem: Rexroth
• Električne komponente: Schneider
• Tesnilni obroč: NOKJaponska
• Kroglični vijak/Linearno vodilo: HIWIN
• Barva: po izbiri stranke
• Dobava: 15 dni
• Značilnost: Visoka zmogljivost
