15t 40t 80t 100t hidravlični stiskalni zavorni CNC upogibni stroj

Stroj za zaviranje stiskalnice/krivilni stroj

CNC krivilni stroj s hidravlično stiskalno zavoro z natančnim hrbtom, servo motorjem, varnostno zaščito, hitro vpenjalo, krogličnim vijakom in linearnim vodilom. Vsi deli blagovnih znamk iz Nemčije, ZDA, Nizozemske in Italije. Debelino in dolžino krivine je mogoče izdelati po meri.

Rezljiva grafika

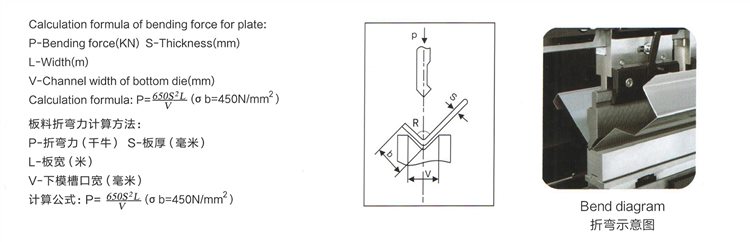

Tabela sil za stiskalnico

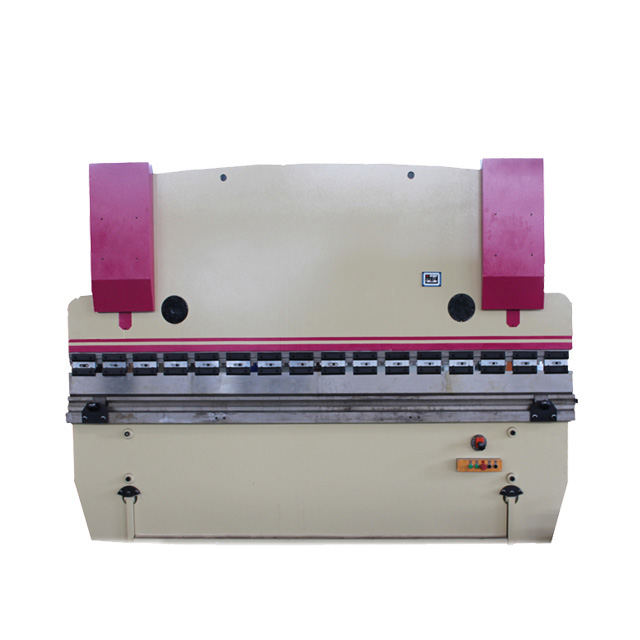

WC67Y/K stiskalnica

WC67Y/K stiskalnica

● Krmiljenje servo motorja

● Shranite do 100 programov

● Do 25 upogibov na program

●Knjižnica orodij in orodni program

● Samodejni program kota upogibanja

●Higer ram in backgahge hitrost

● Večja natančnost upogibanja in pozicioniranja

Lastnosti WC 67Y/K

Celotna konstrukcija varjenega stroja dosega visoko togost; stroj je zasnovan s programsko opremo ANSYS, ki lahko zagotovi zanesljivost in natančnost stiskalnice.

Motorje za hrbtno stran krmili inverter, ki lahko doseže visoko natančnost pozicioniranja hrbtne strani in bata s spreminjanjem frekvence in napetosti motorja.

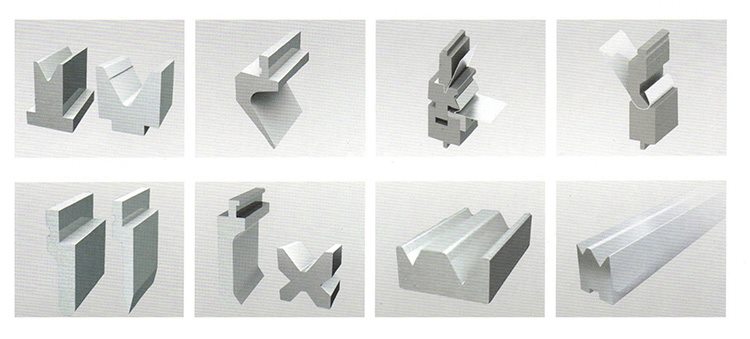

Različni luknjači in matrice so neobvezni v skladu z zahtevami kupca, kot so Multi-V matrice, matrice s polmerom, matrice z gosjim vratom itd. En komplet popolnih standardnih luknjačev in matric bo vključen brezplačno.

Os X (povratna stran) in os Y (hod bata ali hod cilindra) lahko programira sistemski krmilnik E21, ki lahko shrani do 40 skupin programov. Stranski in zadnji kovinski varnostni ščitnik ustreza evropskim varnostnim standardom.

Hidravlično preobremenitev je mogoče zaščititi s prelivnim ventilom, sistemski tlak pa je mogoče preprosto regulirati s tlačnim stikalom.

Nožno stikalo z gumbom v sili lahko takoj zaustavi stroj, ko se zgodi nesreča.

Vrsta	Nazivni tlak	Dolžina delovne mize	Razmik med stolpci	Globina grla	Slide Stroke	Največja odprtost	Moč motorja	Dimenzije
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

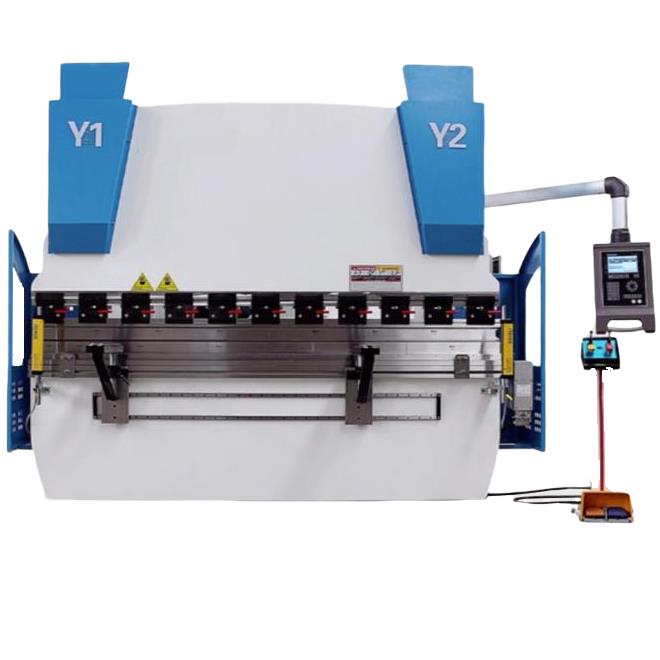

Elektrohidravlični servo stiskalni zavorni CNC krivilni stroj serije WE67K

Elektrohidravlični servo stiskalni zavorni CNC krivilni stroj serije WE67K ima integrirano varjenje in integrirano strukturo obdelave.

Glavne komponente telesa so analizirane s programsko opremo za analizo končnih elementov ANSYS, ki zagotavlja zanesljivost in
splošna natančnost obdelovalnega stroja.

Glavni oljni valj na obeh straneh prebije način nadzora giba tradicionalnega mehanskega upogibanja tipa pregrade
stroj in sprejme zaprtozančni način krmiljenja, ki ga sestavljata elektrohidravlični servo ventil, uvožen iz Nemčije, in rešetkasto ravnilo, uvoženo iz Nemčije.

Funkcije WE67YK

● Napredna konfiguracija, visoko natančna in visoko učinkovita CNC hidravlična stiskalnica

● Holistična varilna struktura

●Elektrohidravlični servo sistem, zaprta zanka za nadzor sinhronizacije drsnika

● Mehanizem za dvojno krono

●Standardna konfiguracija s 3 1 osmi:
Y1 (navzgor-navzdol od levega valja)
Y2 (navzgor-navzdol desnega valja)
X (naprej-nazaj od backguge)
V (hidravlično kronanje)

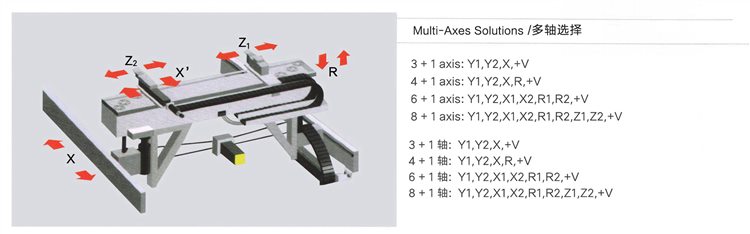

●Backgauge System Izbirno:
4-osni zadnji profil (X. R, Z1. Z2)
5-osni zadnji profil (XR Z1. Z2,X')
6-osni zadnji profil (X1. X2. R1. R2, Z1. Z2)

Vrsta	Nazivni tlak	Dolžina delovne mize	Razmik med stolpci	Globina grla	Slide Stroke	Največja odprtost	Moč motorja	Dimenzije
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

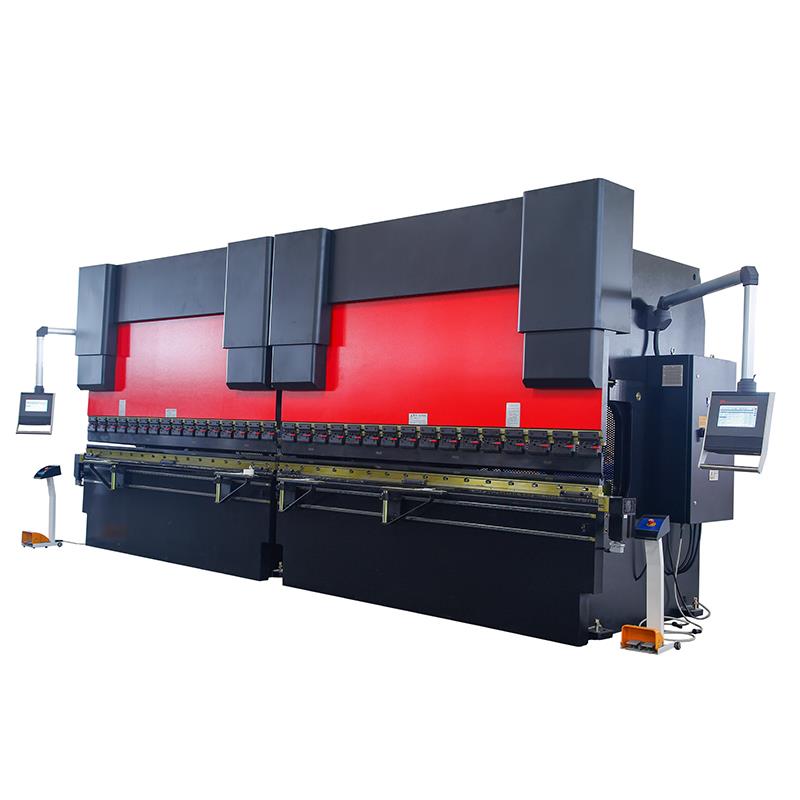

Dvojna tlačna zavora

Dva glavna računalnika (WC67Y/WE67K) sta bila izbrana za konfiguracijo sinhrone opreme za povezavo dveh strojev.

Kombinirani upogibni stroj z dvojnim strojem lahko obdeluje zelo dolge obdelovance, še posebej primerne za mestno gradnjo, svetlobni drog na avtocesti, električni drog itd.

Obe vrsti obdelovalnih strojev se lahko uporabljata tudi ločeno za izboljšanje učinkovitosti proizvodnje in sta opremljeni z odklonom
kompenzacijski mehanizem.

Sinhroni mehanizem sprejme mehanski tekočinski servo in mehanski blok. ● Ta stroj je bil združen z dvema kompletoma 400 ton stiskalnice.

Tandemsko krmiljenje doseže sinhrono delovanje. En stroj je bil kombiniran z delovno mizo, desno in levo stensko ploščo.

Zaradi prevoza sprejmemo sestavljeno strukturo. Stojalo ima močno togost, dva cilindra sta bila nameščena na desni in levi stenski plošči, hidravlični sistem je bil pod delovanjem električnega sistema, pogonski ram pa je deloval navzdol. Na ovnu so zgornje matrice, ko se zgornja in spodnja matrice dotaknejo, sistem dvigne pritisk in oblikuje obdelovance.

Z različnimi matricami in pod različnimi vrstami upogibanja lahko dobi različne oblike obdelovancev. Kakovost je stabilna in
zanesljiv.

Vrsta	Nazivni tlak	Dolžina delovne mize	Razmik med stolpci	Globina grla	Slide Stroke	Največja odprtost
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

pogosta vprašanja

1. Ali vaše podjetje sprejema prilagojeno ponudbo, imamo posebne potrebe.

RAYMAX je podjetje, ki se osredotoča na raziskave in proizvodnjo modularnih CNC strojev. Imamo zelo bogate izkušnje ter močne raziskovalne in razvojne zmogljivosti obdelovalnih strojev. Zelo smo pripravljeni ponuditi prilagojeno visoko učinkovito opremo, če imate določene potrebe.

2. Kakšen certifikat dobi stroj v vašem podjetju?

Prejeli smo odobritev sistema kakovosti ISO9001 in certifikat CE.

3. Ali imate cenik za opcijsko konfiguracijo?

Imamo različne konfiguracije in toliko različnih specifikacij, zato vam ne moremo ponuditi cenika. Če vas zanima določena posebna konfiguracija, se obrnite na našega prodajnega inženirja.

4. Ali vaše podjetje sprejema ceno CIF?

Cena CIF vključuje stroške pošiljanja cnc stroja, ki mora navesti ponudbo glede na različna namembna pristanišča in različne v različnih mesecih. Prosimo, kontaktirajte nas, če imate takšno potrebo. Cena CIF vključuje tudi pomorsko premijo, ki je 2‰ od 1,1*skupnega zneska.

5. Če vaš inženir pride v našo državo, da popravi stroj in izvede nekaj usposabljanja, koliko bo to stalo?

Stroški večinoma vključujejo stroške povratnih letalskih vozovnic, hrano in nastanitev ter pristojbino za visa. Stroški osebja so
100 USD/dan/osebo, običajno gre za delo dveh oseb. Vendar bo odvisno od velike opreme ali namestitve in odpravljanja napak celotne linije.

6. Kakšna je garancija?

Garancija je 12 mesecev, ki začne teči od dneva, ko je stroj prispel v pristanišče uvoznika.

7. Kakšni so vaši načini prevoza?

V večino držav bomo naš stroj prevažali po morju, v celinskih državah pa lahko uporabimo prevoz po železnici ali avtocesti. Izvoženi cnc stroj je zapakiran v leseno ohišje, ki ga je mogoče pritrditi v 40 HQ.

8. Kako zaračunati stroške dodatne opreme, če je garancija za stroj potekla?

Za stroj po izteku garancije, ki potrebuje zamenjavo delov, bomo zaračunali v skladu s ponudbo delov. Če imate kakršna koli vprašanja, nam pišite za posvet.

9. Kaj bi naredil v primeru okvare stroja?

Če pride do okvare stroja in uporabniki ne morejo odpraviti napake, nam pišite za posvet. Naš servisni oddelek se bo odzval v 24 urah.

10. Kako opredeliti garancijo za stroj? Kdaj ste začeli meriti čas?

Garancijo prepoznamo na podlagi tovarniške številke. Garancijski čas se začne šteti po zagonu in prevzemu opreme. Če imate kakršna koli vprašanja, nam pišite za posvet.

11. Kako dolgo je garancijsko obdobje strojnega orodja?

Zavezujemo se, da imamo stroje strank enoletno garancijo. Za nakup uporabnika, registriranega kot člana na tej spletni strani, s tovarniško številko stroja, lahko uživate v podaljšani garanciji 3 mesecev. Za podrobnosti se obrnite na člansko službo.

12. Ali ima MC priročnik za vzdrževanje in uporabo?

Vsak CNC stroj, ki zapušča tovarno, bo imel skupaj s sorodno serijo ali modelom angleška navodila, vključno z navodili za vzdrževanje in priročnikom za uporabo. Priložena dokumentacija lahko vključuje tudi navodila za krmilnik cnc, navodila za dele, ki ste jih kupili (kot je vrtljiva miza, hladilnik olja)

Podrobnosti

• Hod drsnika (mm): 320 mm
• Samodejni nivo: polavtomatski
• Globina grla (mm): 450 mm
• Vrsta stroja: Torzijska palica, stroj za rezanje kroglic
• Dolžina delovne mize (mm): 4000
• Širina delovne mize (mm): 400 mm
• Dimenzija: 6060*3100*3800 mm
• Stanje: Novo
• Material / obdelana kovina: nerjaveče jeklo
• Avtomatizacija: avtomatska
• Dodatne storitve: Rezanje na dolžino
• Leto: 2021
• Teža (KG): 1850
• Moč motorja (kw): 37 kw
• Ključne prodajne točke: Samodejno
• Garancija: 1 leto
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrati, kmetije, trgovina na drobno, gradbena dela, oglaševalsko podjetje
• Lokacija razstavnega prostora: Združene države Amerike, Nemčija, Vietnam, Brazilija, Peru, Mehika, Rusija, Tajska, Maroko, Kenija, Čile, Alžirija, Južna Afrika
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 1 leto
• Osnovne komponente: motor
• Zagotovljene poprodajne storitve: Inženirji, ki so na voljo za servisiranje strojev v tujini, Brezplačni rezervni deli, Namestitev na terenu, zagon in usposabljanje, Storitve vzdrževanja in popravil na terenu, Video tehnična podpora, Spletna podpora
• Surovina: jeklena palica
• Moč: hidravlična
• Uporaba: upogibanje pločevine
• Napetost: 220V/380V/400V
• Material za obdelavo: jeklo, aluminij
• Uporaba: kvadratni jekleni I-žarek itd.
• Obdelani material: upogibanje plošče iz mehke jeklene pločevine
• Materiali: krivljenje aluminijaste plošče
• Certificiranje: ISO 9001:2000
• Pogarancijski servis: video tehnična podpora, spletna podpora, nadomestni deli, vzdrževanje in popravila na terenu
