Hidravlični stroj za štancanje stroja za striženje kovinske pločevine

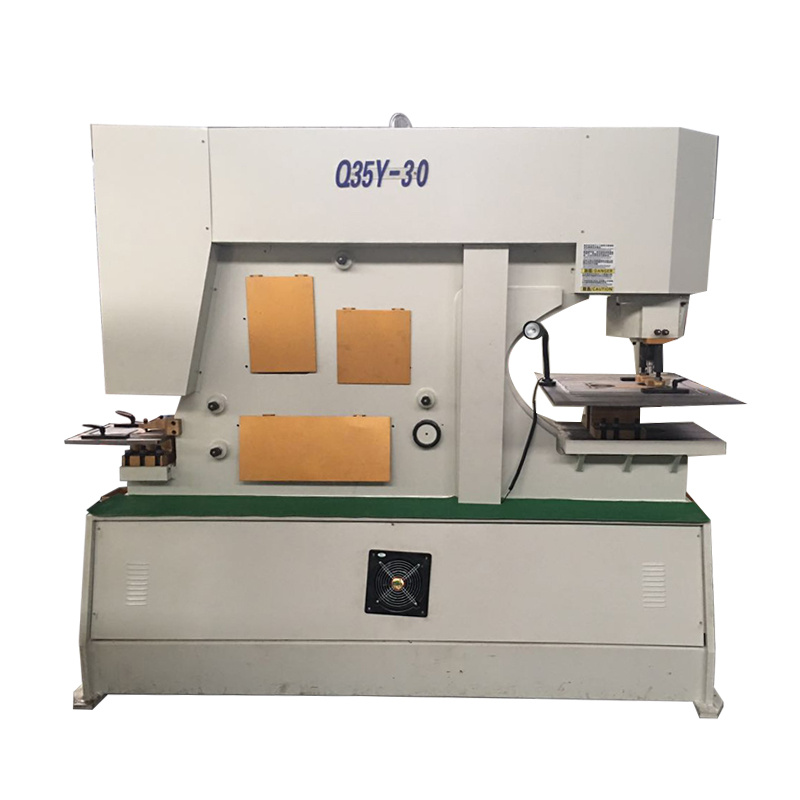

Hidravlični železarski stroj

Hidravlični železarji serije Q35Y uporabljajo hidravlični pogonski sistem. Železar lahko izreže vse vrste lukenj. Različne kovinske plošče, kvadratne palice, kotno jeklo, okroglo železo, ploščate palice, profilirane palice, jeklene kanale in jeklene tramove je mogoče rezati, prebijati in zarezati na strojih.

Seznam dodatne opreme

* Komplet matrice za luknjanje
* Komplet kotnih jeklenih rezil
* Komplet kanalskih rezil
* Komplet rezil za strižne plošče
* Komplet zareznih rezil

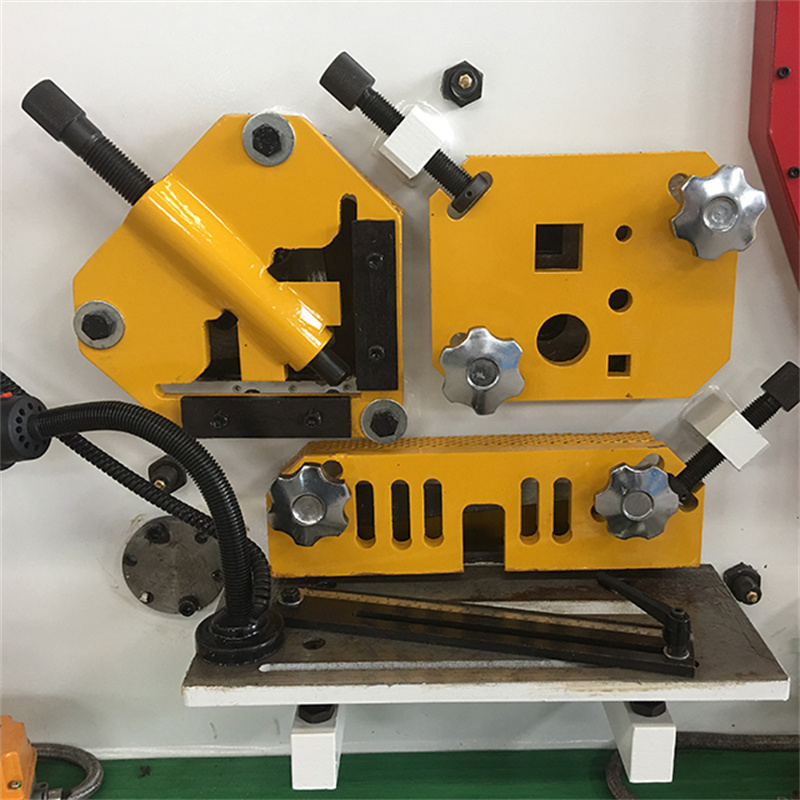

Postaja za striženje

a. Rezanje okrogle in kvadratne palice: na voljo je več lukenj za različne velikosti. Nastavljiva držalna naprava je primerna za striženje različnih velikosti okroglih in kvadratnih palic, kanalov, tramov itd.
b. Škarje z ravnim palicom: velika 15-palčna roka za narezovanje z intarzirano lestvico kot standardna oprema. Posebno rezilo proti deformacijam za kakovostno rezanje. Spodnje rezilo ima štiri robove za uporabo. Obstaja vijak, ki omogoča nastavitev vrzeli, podložka ni potrebna.
c. Kotne škarje za železo: kotne škarje za železo lahko režejo kotno železo pod kotom 45 in 90 stopinj z rezilom v obliki diamanta. To daje operaterju možnost, da naredi vogal okvirja slike za popolne zvare.d. Diamantno oblikovano rezilo za kakovostne reze z minimalno porabo materiala. Enostavno nastavljivo držalo za natančno rezanje plošč.

Postaja za štancanje

a. Veliko razgledno okno na striperju.
b. Zasučna oblika za enostavno upravljanje.
c. Edinstveni slog, ki je na voljo, omogoča prebijanje železa pod velikim kotom in prebijanje velikih kanalov.
d. Hitro zamenljiva spojna matica in tulec za hitro zamenjavo
e. Velika dvodelna merilna miza s pravili in zaustavitvijo kot standardna oprema.

Zarezna postaja

a. Edinstven dizajn za neprekosljivo rezanje kotnih in ravnih palic.
b. Varnostna zaščita z električnim zaklepom in trije merilni postanki za natančno pozicioniranje.
c. z ventilacijsko napravo za dobro vidljivost.
d. Rezalna postaja ima tudi preveliko mizo z omejevalniki materiala.

Specifikacije stroja

Model			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Zmogljivost obdelave (KN)			750	1100	1400	1700	2000
Natezna trdnost materiala (Mpa)			≤450	≤450	≤450	≤450	≤450
Ravno striženje	maks. Zmogljivost striženja (debelina * širina (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Striženje palice	Kvadratna palica (mm)		50	50	55	60	65
	Okrogla palica (mm)		50	60	65	70	75
	C-kanal (mm)		160×5	200×9	280×11	300×11	320×12
	I-žarek (mm)		160×6	200×9	280×10	300×10	320×10
Rezanje kota	90° striženje (mm)		140×12	160×14	180×16	180×8	200×20
	45° striženje (mm)		50x5	60x6	60x6	80x8	80x10
Luknjanje	maks. Zmogljivost prebijanja (premer * debelina) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motor (KW)			5.5	7.5	11	15	18.5
Dimenzija (mm)		Dolžina	1860	2355	2680	2800	3200
		Premer	790	960	1040	1260	1440
		Višina	1900	2100	2300	2400	2450
Utež			2200	4800	6300	7300	980

Podrobnosti

• CNC ali ne: normalno
• Stanje: Novo
• Nazivna sila (kN): 600
• Vir energije: hidravlični
• Leto: 2021
• Napetost: 220
• Dimenzija (D*Š*V): 1650x600x1700
• Moč motorja (kW): 7,5
• Teža (T): 1,6
• Ključne prodajne točke: visoka produktivnost
• Garancija: 2 leti
• Lokacija razstavnega prostora: Brez
• Veljavne panoge: proizvodni obrat, gradbena dela, delavnice za popravilo strojev, trgovine z gradbenim materialom
• dimenzije: 3600x900x1500 mm
• Ime: stroj za upogibanje pločevine
• Certificiranje: ce
• Zagotovljene poprodajne storitve: brezplačni rezervni deli
• Pogarancijski servis: spletna podpora
