Hidravlični jeklarski stroj za rezanje kovin za prebijanje, obrezovanje, zarezovanje

Opis izdelka

Naši jeklarji bodo v vaše podjetje prinesli optimalno kakovost in produktivnost po razumni ceni. Ta univerzalni stroj vam omogoča luknjanje, obrezovanje, zarezovanje, rezanje in številne druge funkcije, ki so odvisne od konfiguracije vašega orodja. Ta stroj je opremljen z dvema ločenima postajama, ki lahko delujeta neodvisno. Zelo natančno obdelani mehanski deli in izbrane glavne hidravlične in električne komponente so zagotovile dolgotrajno delovanje brez servisiranja in stabilno delovanje v vseh pogojih.

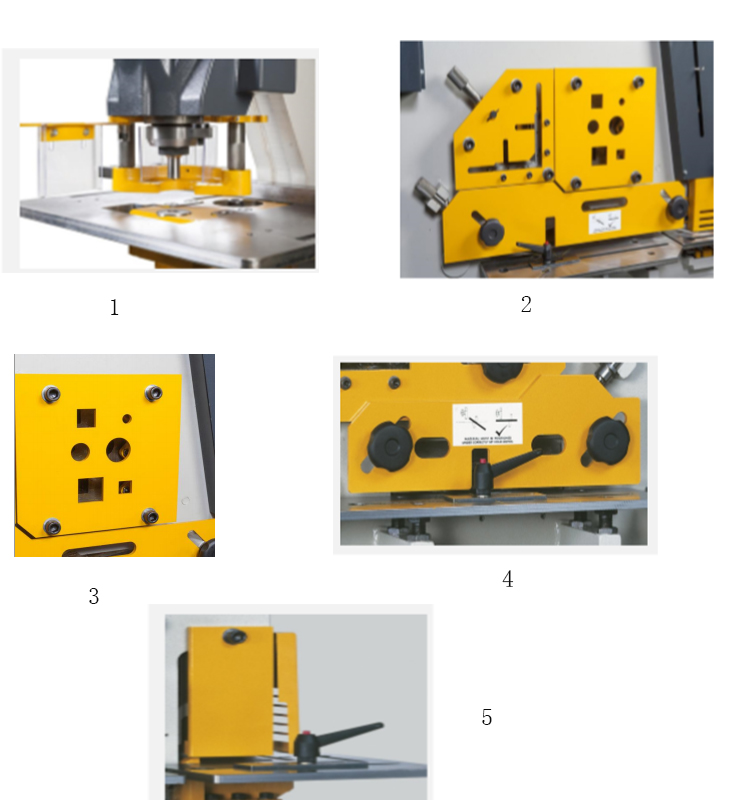

Podrobne slike

1. Postaja za luknjanje

Velika površina prebijalnega ležišča ima odstranljiv sprednji blok in je zasnovana tako, da nudi zelo širok spekter uporabe prebijanja. Standardna oprema je miza za udarce s pravili in navodili za ponavljanje.

2. Kotna postaja

Ta postaja omogoča rezanje pod kotom velike zmogljivosti pri 90° in 45°. Kote med 45° in 90° je mogoče doseči tako, da najprej odrežete pri 90° in nato prirobnico obrežete na zahtevani kot v strižni postaji

3. Postaja za rezanje odsekov

Stroji so standardno opremljeni z rezili za rezanje okroglih in kvadratnih palic. Z dodatno opremo lahko stroji v tej odprtini izrežejo kanale, tramove, T-profile in številne druge posebne profile.

4. Striženje

Strižna enota je opremljena s preprostim robustnim držalom, ki je nastavljiv na katero koli debelino materiala znotraj rezalne zmogljivosti stroja. Strižna podajalna miza z nastavljivimi vodili je nameščena tako, da omogoča natančno podajanje materialov. Vodilo je mogoče prilagoditi tako, da omogoča zajeralno rezanje do 45° za ravne palice ali za obrezovanje kotov kota.

5. Postaja za zarezovanje

Postaja za zarezovanje je standardno opremljena s pravokotno zarezno mizo z nastavljivimi nasloni, ki omogočajo ponavljajoče se pozicioniranje.

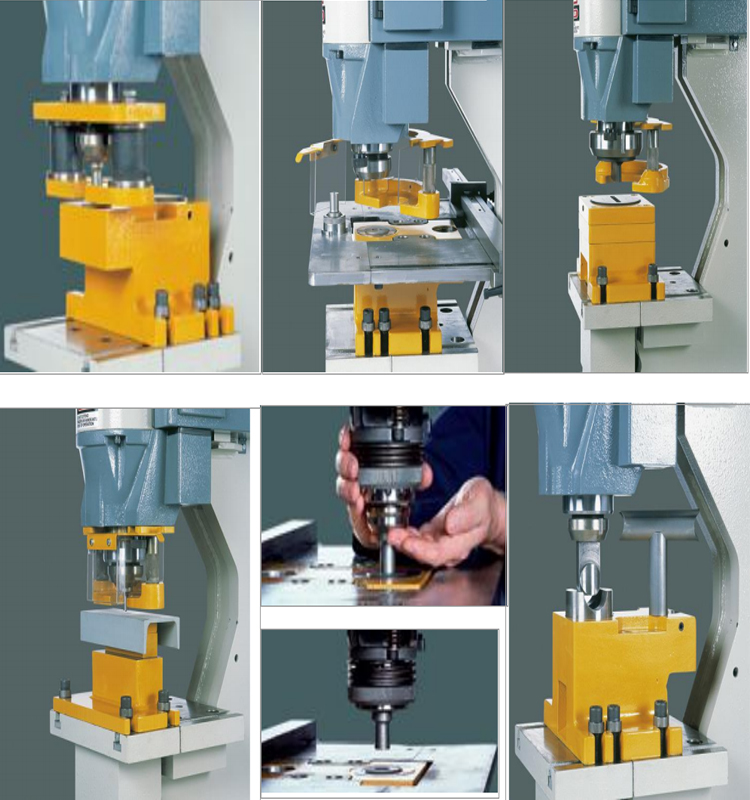

Aplikacije

Uporaba postaj za luknjanje (dodatna oprema) Sklop za odstranjevanje najmanjših deformacij, Sklop za odstranjevanje najmanjših deformacij za zagotavljanje minimalnih deformacij pri prebijanju lukenj z majhnim nagibom v ravni palici.

Hitra menjava orodja

Hitro zamenljivo držalo luknjača. Držalo luknjača je treba le obrniti za 90°, da se zaskoči v položaju. Nastavek za velike luknje, nastavek za velike luknje/reže za premere od 38 do 110 mm. Na voljo tudi za premere do 160 ali 225 mm.

Opornik mreže kanalov/nosilcev

Posebej oblikovana mrežasta opora za prebijanje v mreži kanalete ali tramu. Oporniki za posebne profile na voljo na zahtevo.

'Super hitra' menjava orodja

Vzmetni in kroglični ležaji zaklenejo/odklenejo orodje v položaju z obračanjem roke za 90°. Ključi ali viličasti ključi niso potrebni.

Enota za zarezo cevi

Za 90-stopinjsko povezavo s cevmi. Na voljo za zunanje premere do 165 mm.

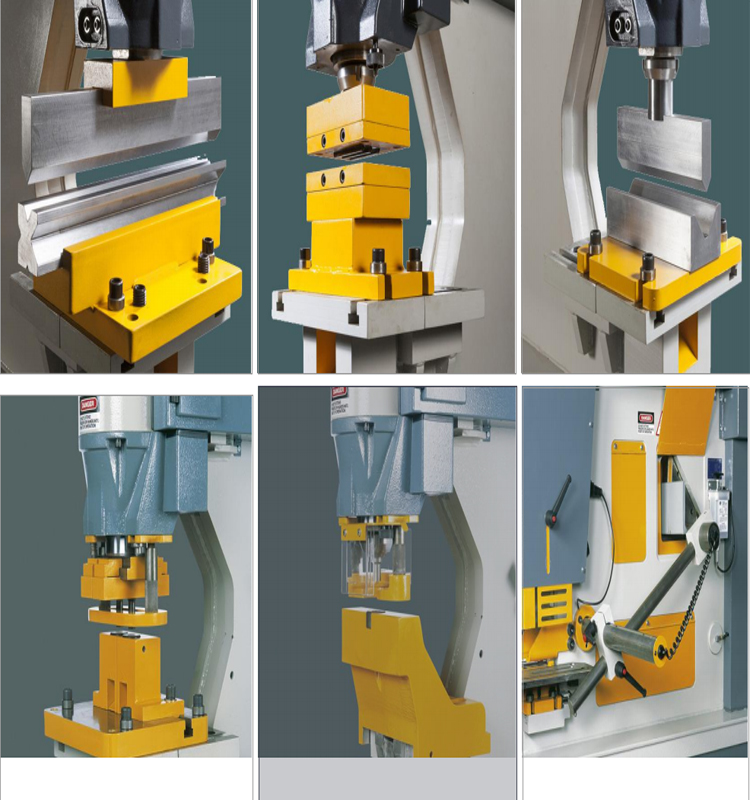

Enota za krivljenje pločevine

Enota za upogibanje pločevine z večkrilnim blokom (z 10, 20, 24 in 40 mm širokimi V odprtinami, vse 85°).

Louvre udarna enota

Posebna prebijalna enota za prebijanje prezračevalnih aplikacij.

Enota za krivljenje palic

Za upogibanje materiala do maks. 22 mm debeline. Z enokrilnim blokom, 76 mm z V pri 85°

Enota z dvojno luknjo

Enota s spremenljivim korakom z dvema luknjama. Preluknja 2 luknji do premera 29 mm.

Podloga za labodji vrat

Za prebijanje trakov in prirobnic do premera 32 mm. v 300 mm max. kanal in 'I'beam.

Dotakni se in izreži omejevalnik dolžine

(Izbirno) omejevalnik dolžine Touch & Cut (en meter) lahko uporabite za postajo za rezanje pod kotom, rezanje rezov in striženje. Na voljo dolžine 2 ali 3 metre.

Tehnične lastnosti

Model	MULTY 70	VEČ 95	MULTY 125
NAZIVNA ZMOGLJIVOST	70T	95T	125T
IZBAVLJANJE
Največja zmogljivost	26*20	27*25	35*25
Premer * Debelina	57*9	57*12	67*16
Potovanje	55	80	80
Standardna globina grla	305	355	355
Globoko grlo (neobvezno)	625	625	625
Standardni največji udarec	57	57	57
Izbirni največji udarec	160	160	225
Največja velikost žarka	305	305	305
STRIŽENJE
Debelina plošče	300*20	380*20	380*25
Največja širina lista	375*15	480*15	600*15
45' kot striženje, največ 45'	100*15	120*15	120*15
90' Rez	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
REZANJE PREDELKOV
Okrogla palica/kvadratno jeklo	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-nosilec*	90*12	100*12	120*12
ZAREZANJE
Debelina plošče	12	13	13
Širina - pravokotnik	45	52	60
Deep-Rectangular	90	100	100
Globoka V-oblika	60	70	80
Obrezovanje	100*10	100*13	100*13
VOGALNA ZAREZA*
Zarezovanje največje zmogljivosti	250*6	250*6	250*6
ZAREZA CEV*
Največji premer cevi	83	108	108
UPOGILJANJE*
Krivljenje ploščatega jekla	250*13	250*20	250*22
Upogibanje plošče	500*3	500*3	700*3
IZBIRANJE NA ZAREZNI POSTAJI
Globoko grlo	125	125	125
Največja zmogljivost	38*8	38*10	38*12
TEHNIČNI PODATKI
Moč motorja KW	7.5	7.5	7.5
Neto teža stroja Kg	1620/1990	2430/2880	3100/3620
Dimenzije stroja (D*Š*V)cm	164*71*180	190*79*191	200*80*203

Podrobnosti

• Številka modela: Multi 70
• CNC ali ne: CNC
• Stanje: Novo
• Nazivna sila (kN): 700 kN
• Vir energije: hidravlični
• Napetost: 380V/220V Opcijsko
• Dimenzija (D*Š*V): 1640*710*1800
• Moč motorja (kW): 7,5
• Teža (T): 1,62199
• Ključne prodajne točke: večnamenskost
• Garancija: 1 leto
• Lokacija razstavnega prostora: Brez
• Veljavne panoge: trgovine z gradbenim materialom, kmetije, tiskarne, gradbena dela, energija in rudarstvo, trgovine s hrano in pijačo, oglaševalsko podjetje
• Vrsta stroja: hidravlični železar
• Zagotovljene poprodajne storitve: spletna podpora, video tehnična podpora, vzdrževanje in popravila na terenu
• Pogarancijski servis: video tehnična podpora, spletna podpora, vzdrževanje na terenu in popravila
• Lokacija lokalne storitve: Brez
• Hod drsnika (mm): 55/80
• Certificiranje: CE
• Zmogljivost tlaka: 70T
• Funkcija: luknjanje, rezanje jeklenih profilov, rezanje, zarezovanje pod kotom, upogibanje
• Udaranje na postaji Notch Deep Throat: 125
• Največja zmogljivost: 70T
• Premer*Debelina: 57*9
• Potovanje: 55
• Standardni največji udarec: 57
• Izbirni največji udarec: 160
• Največja velikost žarka: 305
• Barva: rumena / možnost
