Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hidravlična stiskalnica za upogibanje kovinskih plošč

informacije o izdelku

Ta stroj je nov CNC krivilni stroj, ki ga je RAYMAX predstavil leta 2020 in je primeren za proizvajalce z visokimi zahtevami glede natančnosti in stroškovne učinkovitosti. Stroj je naš najbolj priljubljen model po obsegu in pravi delovni konj, ki je izdelan iz visokokakovostnih delov in ponuja resno zanesljivost. Tehnologija sinhronizacije Y1 in Y2 zagotavljata visoke hitrosti približevanja, upogibanja in vračanja. Njegovo upogibno dolžino in obseg tlaka je mogoče prilagoditi tako, da ustreza različnim proizvodnim zahtevam.

Znanstveno oblikovanje

1, Sinhrono gibanje osi Y1 in Y2, od katerih vsako krmili neodvisen valj

2, Možnost dodajanja možnosti in nadgradenj konfiguracije v poznejši fazi

Okolju prijazen

Nizek hrup med čakanjem in hitrim dol (manj kot 25 decibelov), pritiskom in vračanjem, saj je tlak v hidravličnem sistemu krmiljenje zaprte zanke glavnega servo motorja. Poraba energije nižja kot pri običajnem stroju za 60 % z uporabo servo motorja.

Stabilna in vzdržljiva zmogljivost ohišja stroja

1, integrirano varjenje okvirja stroja.

2，Ogrodje stroja, ki ga oblikuje CNC tridimenzionalni obdelovalni center v enem procesu, ki zagotavlja vzporednost in navpičnost vsake montažne površine.

3，Laminacija notranje napetosti s kaljenjem.

4，Peskanje za odstranjevanje rje in obdelava proti rji.

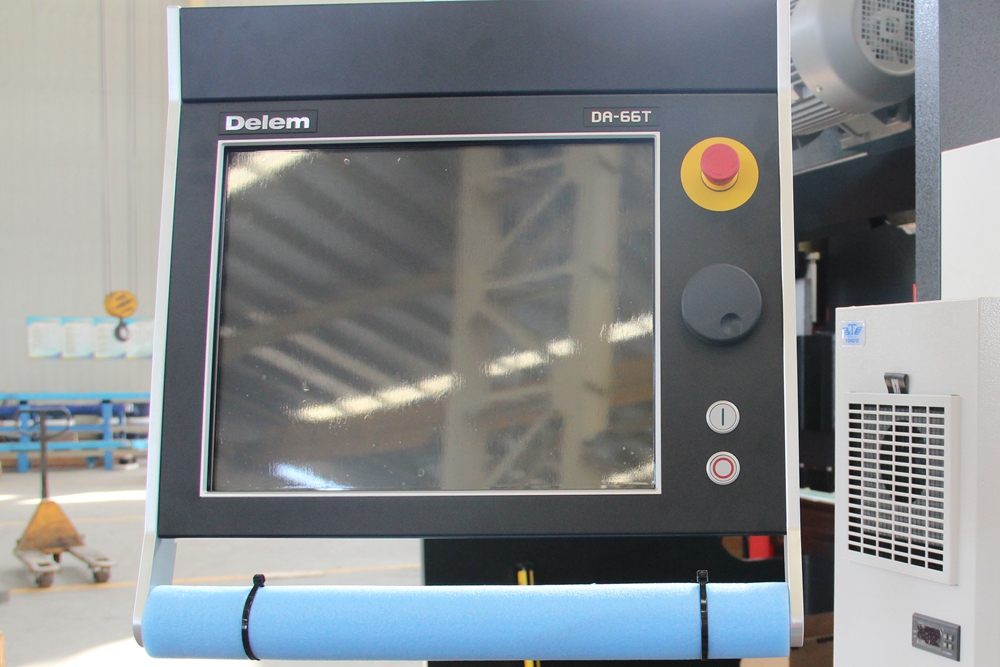

1. Nadzorni sistem: DA52s (izbirni Cybelec CT8 iz Švice)

Hitro programiranje na eni strani

• Navigacija z bližnjičnimi tipkami

• 7” VGA barvni TFT

• Do 4 osi (Y1, Y2 in 2 pomožni osi)

•Kontrola kronanja

•Knjižnica orodij/materialov/izdelkov

• USB, periferni vmesnik

•Osnovne krmilne funkcije stroja so Y1 Y2 XR -os.

• Napredni algoritmi krmiljenja osi Y za ventile z zaprto zanko in odprto zanko

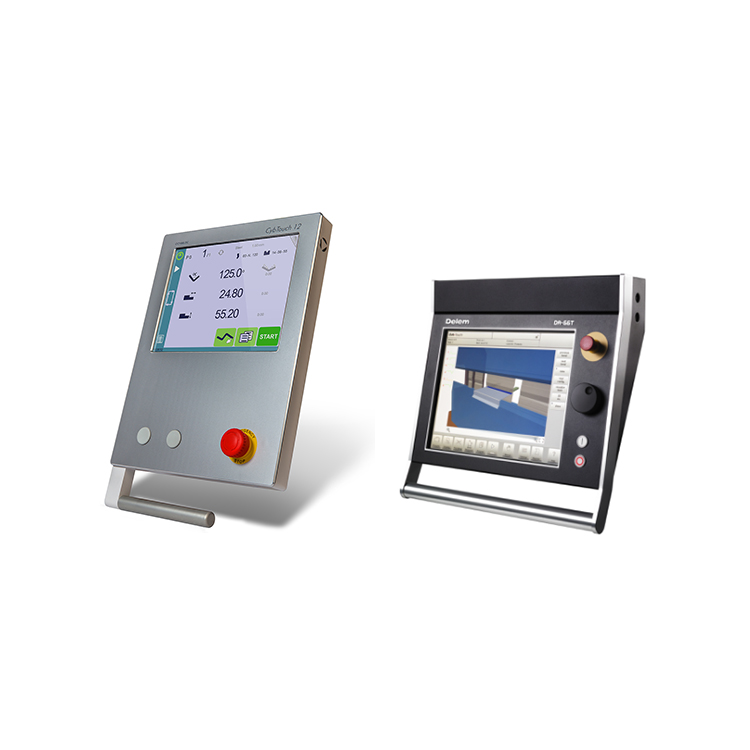

Izbirni nadzorni sistem:

(DA66T DA69T / Cybelec CT8 CT12 iz Švice)

Izbirna os (3 1/4 1/6 1/8 1)

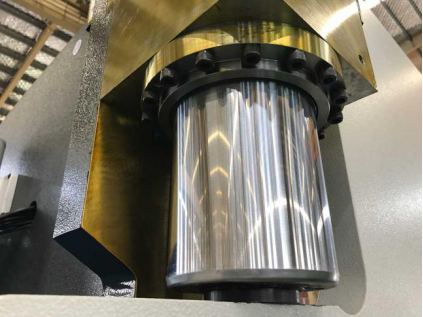

2. Cilinder
Kot kitajska premium znamka ima življenjsko dobo več kot 10 let

3. Proporcionalni ventil
Proporcionalni ventil natančno regulira gibanje osi Y1 Y2

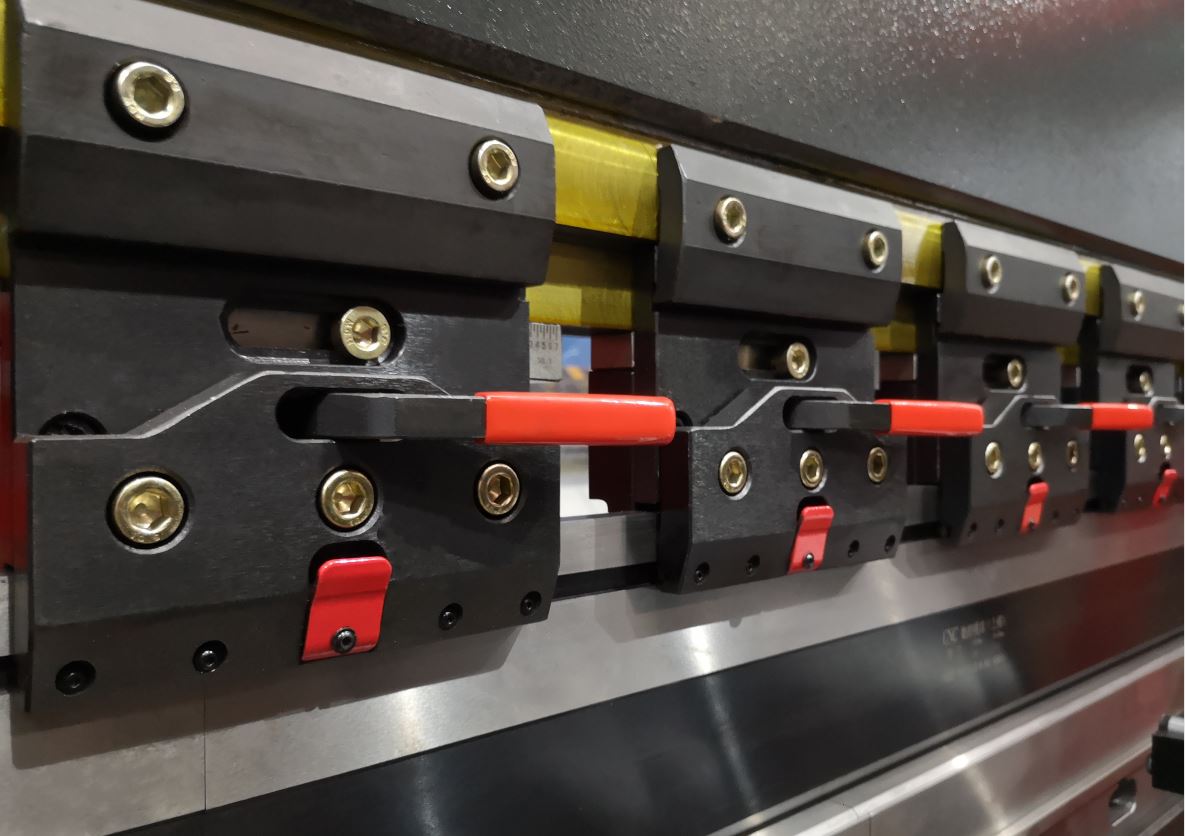

4. Hitra sponka
Hitra menjava orodja zahvaljujoč navpični nastavitvi，za skrajšanje časa nastavitve

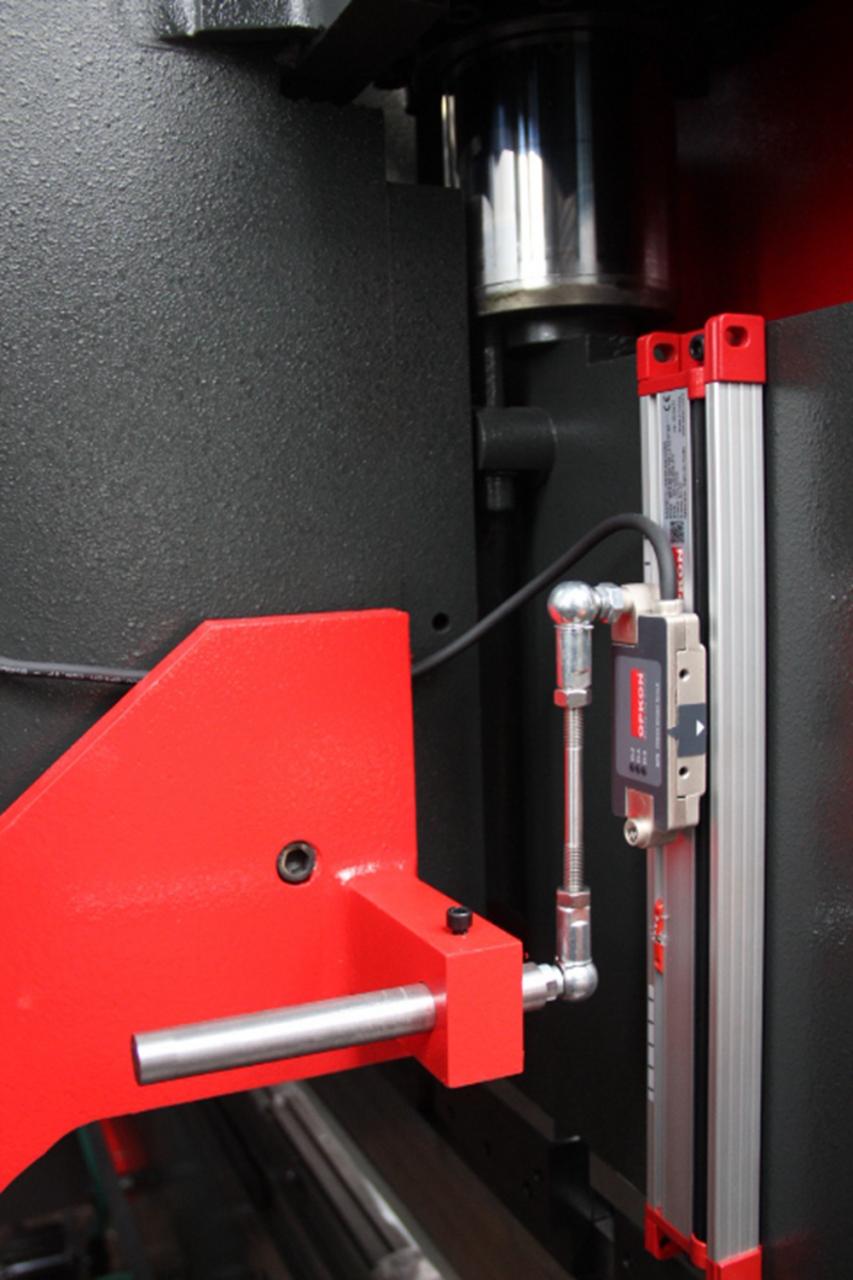

5. Rešetkasto ravnilo omogoča natančno pozicioniranje
Optični linearni vodilni sistem je pritrjen na posteljo stroja z ločeno roko. S to rešitvijo se lahko posnamejo vse vrednosti odklona, da se prilagodijo občutljivost in ponovljivost vaših vezi.

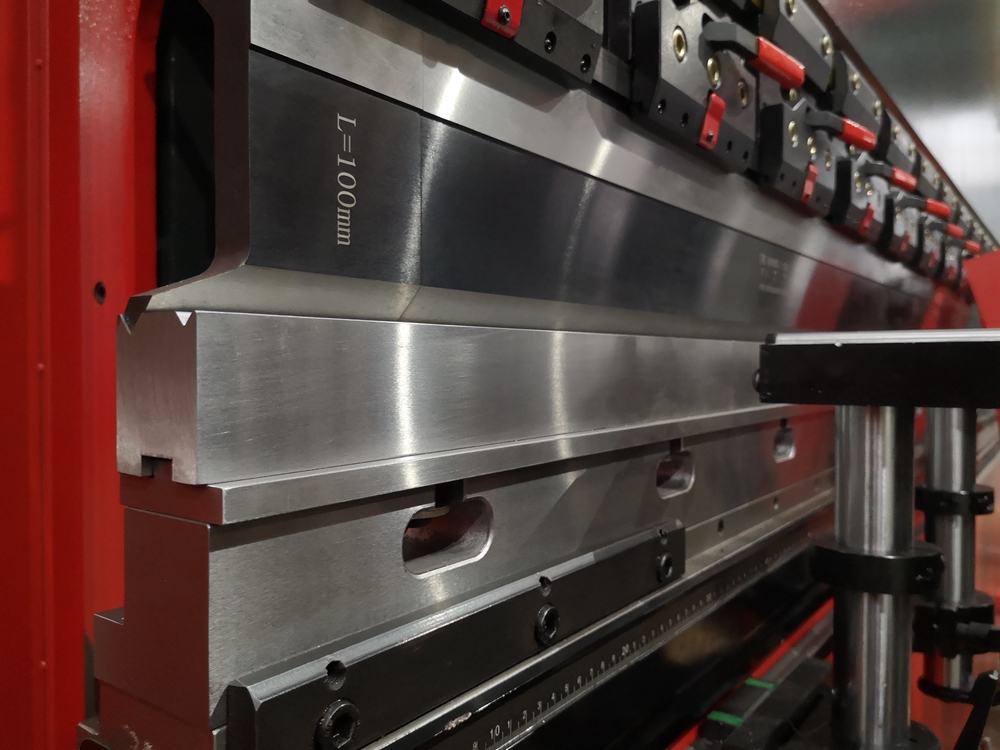

6. CNC kalup（Golin）
CNC koncentrični kalup，Multifunkcijski, enostavno spreminjanje strani

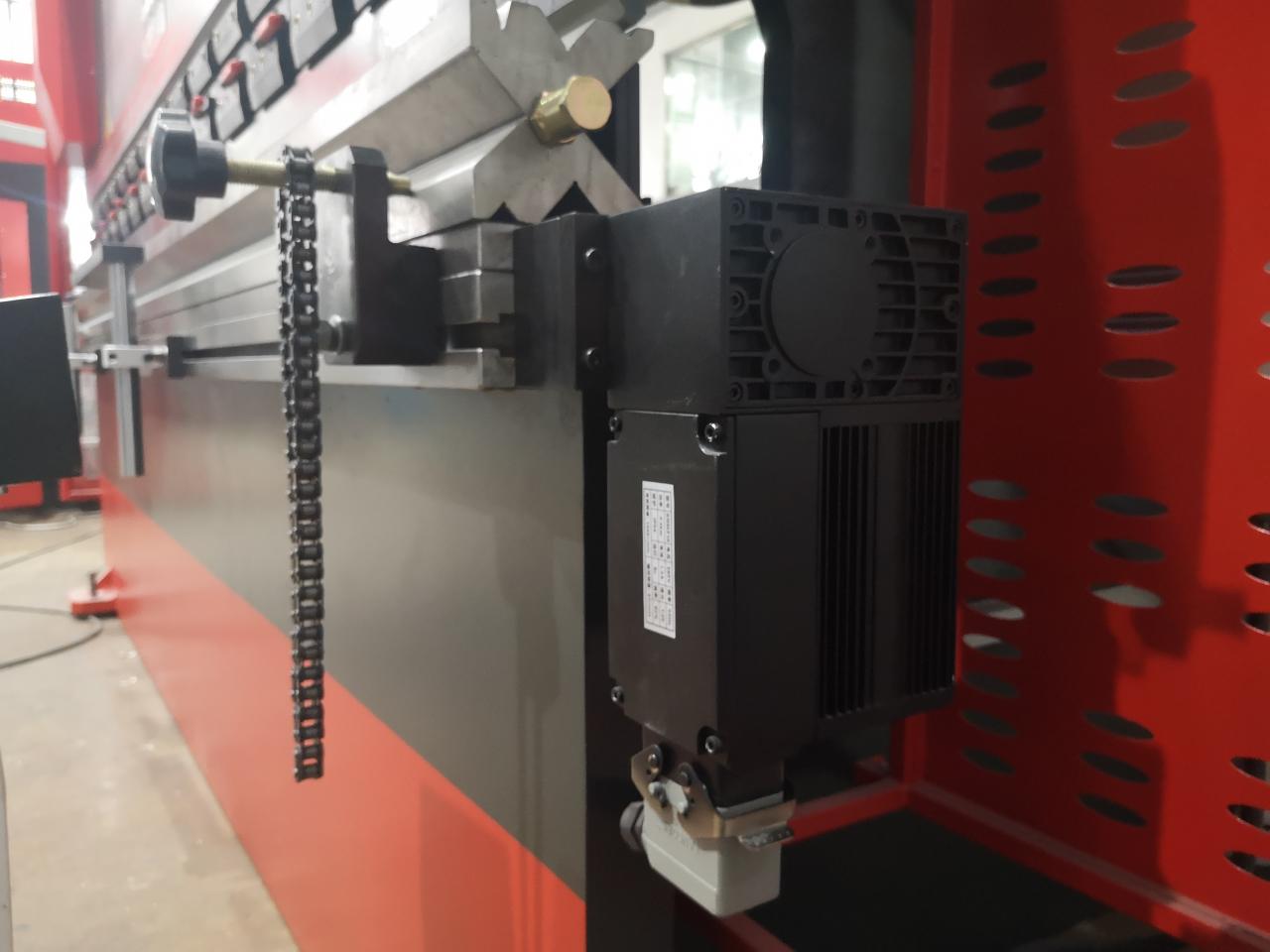

7. Samodejni sistem kronanja
Izenačena kompenzacija, popoln upogibni kot. Nadzor s CNC krmilnim sistemom DA52s

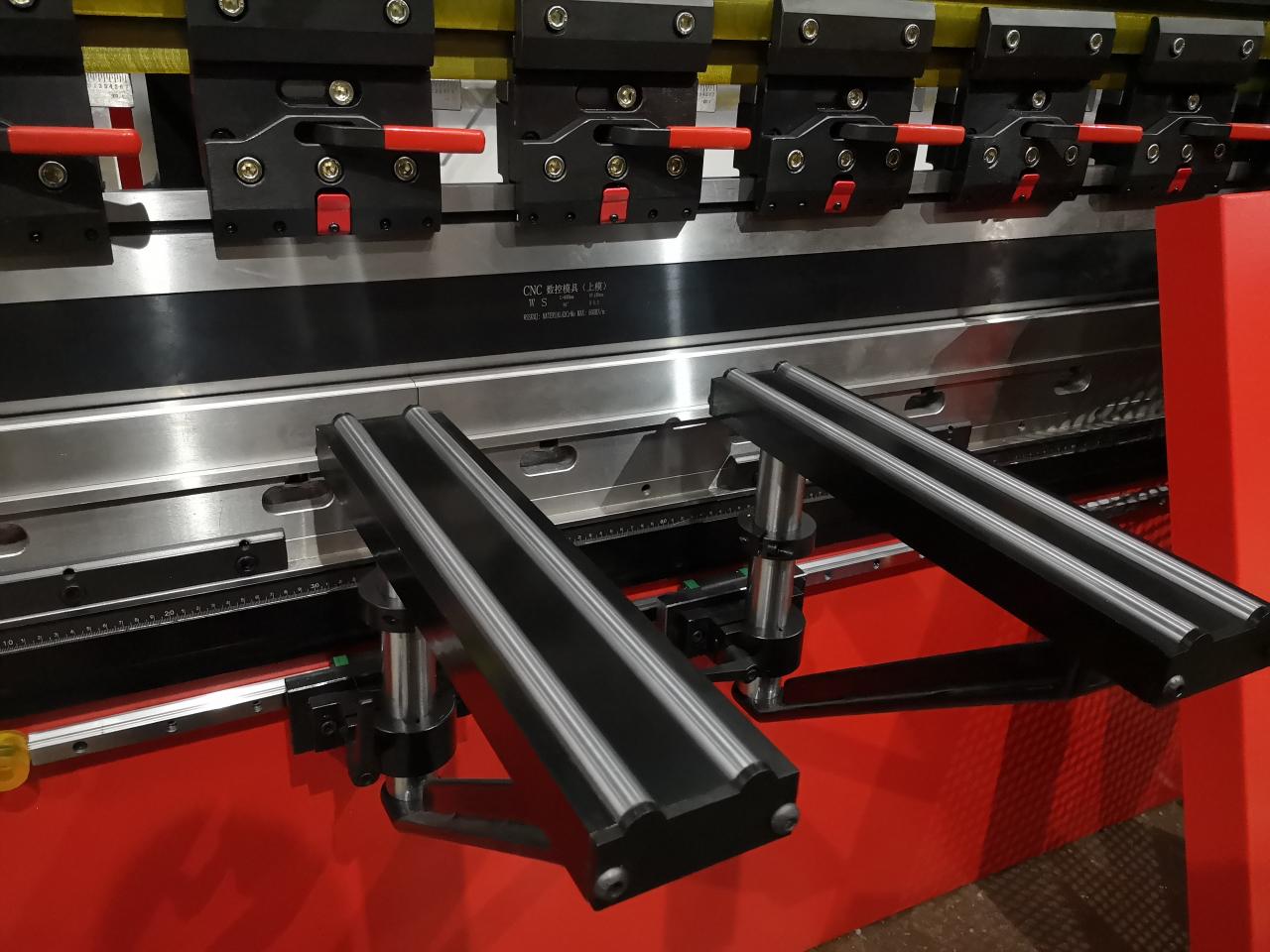

8. Podporna roka
Ergonomski podporni nosilci in LED osvetlitev delovnega območja služijo za povečanje vaše enostavnosti upravljanja

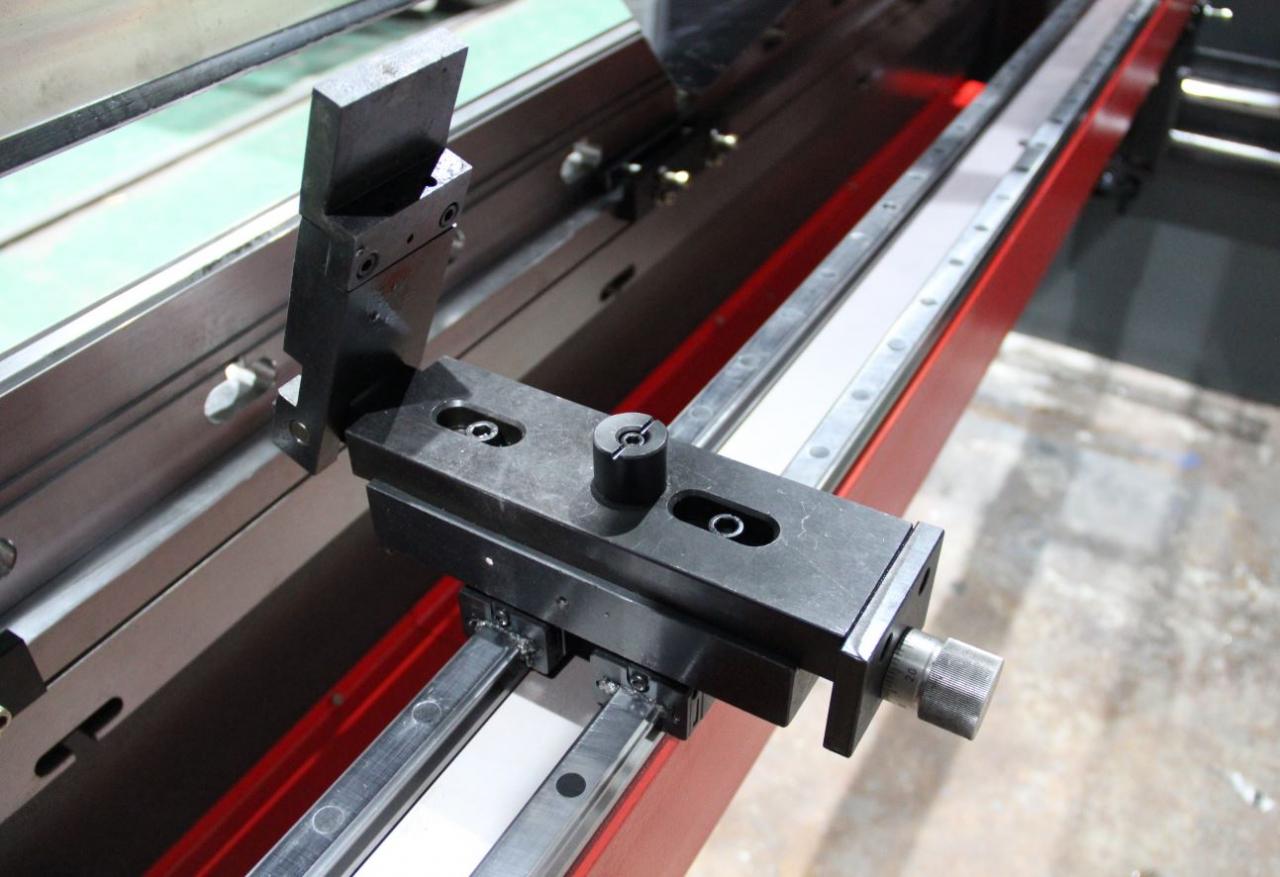

9. Dvojna linearna vodila in integriran nosilni nosilec
Za izboljšanje natančnosti gibanja prstov

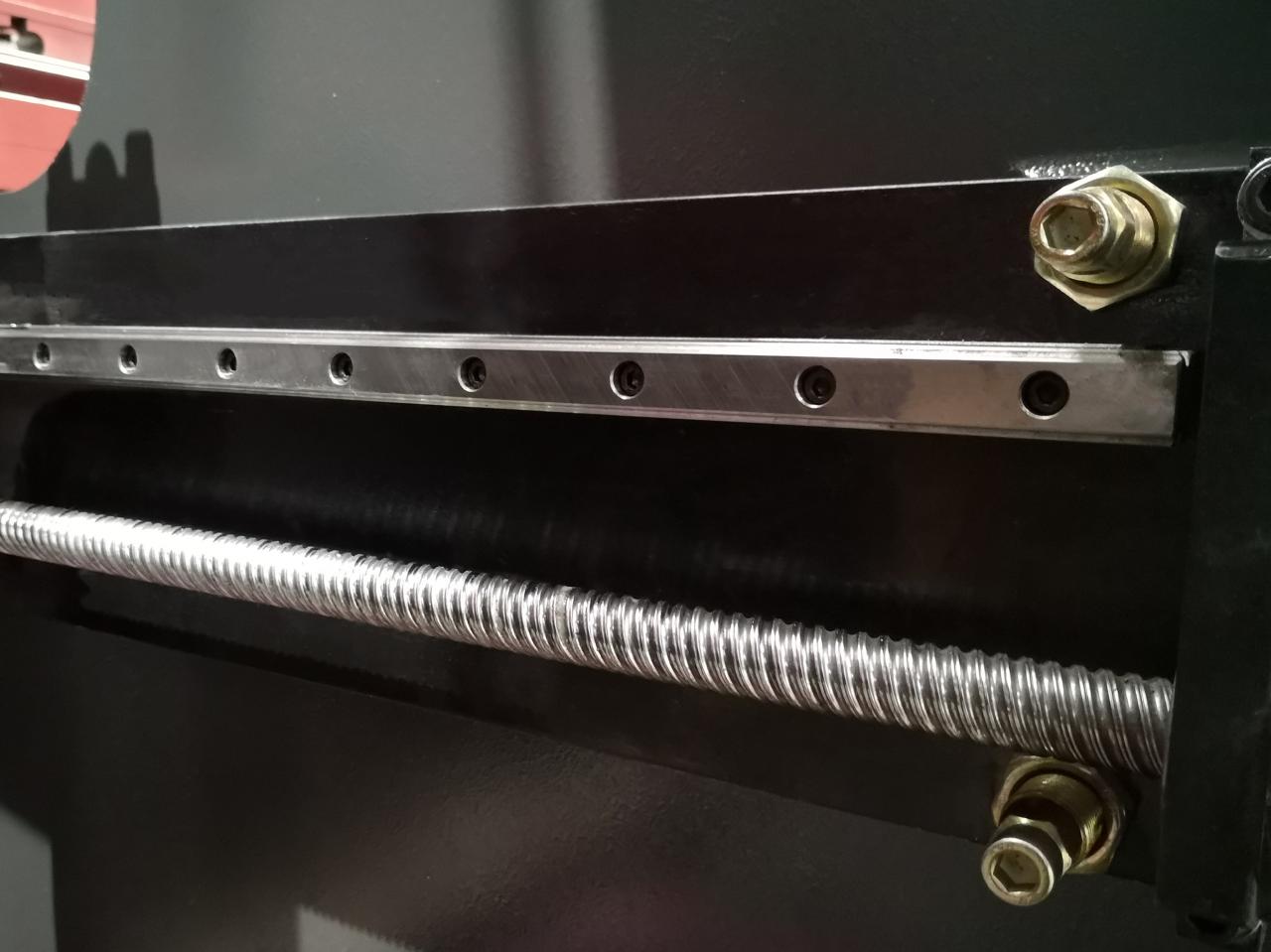

10. Kroglični vijak in linearno vodilo
Dinamični zadnji merilniki in visokohitrostna os zahvaljujoč krogličnemu vretenu in linearnemu vodilu za izboljšanje natančnosti premikanja zadnjega merilnika

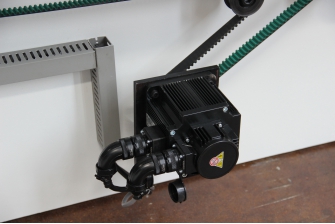

11. Servo motor
Pozicioniranje osi X in Y servo pogona za povečanje hitrosti in natančnosti.

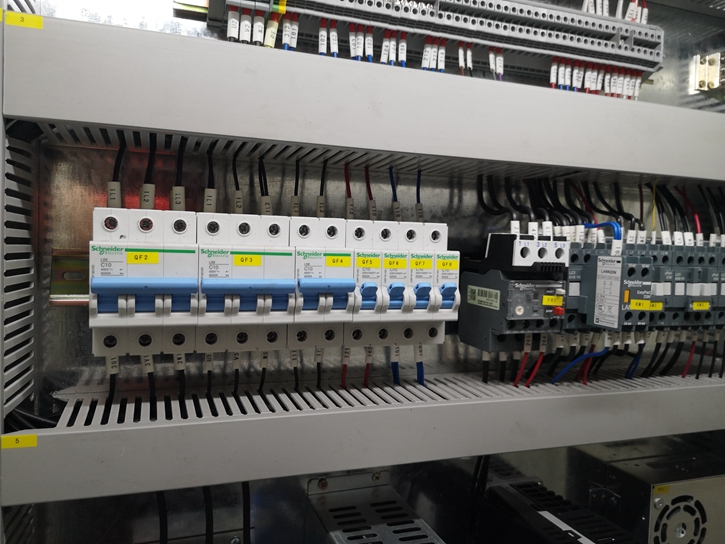

12. Glavne električne komponente
Izbor mednarodnih blagovnih znamk, stabilno in dolgotrajno delovanje.

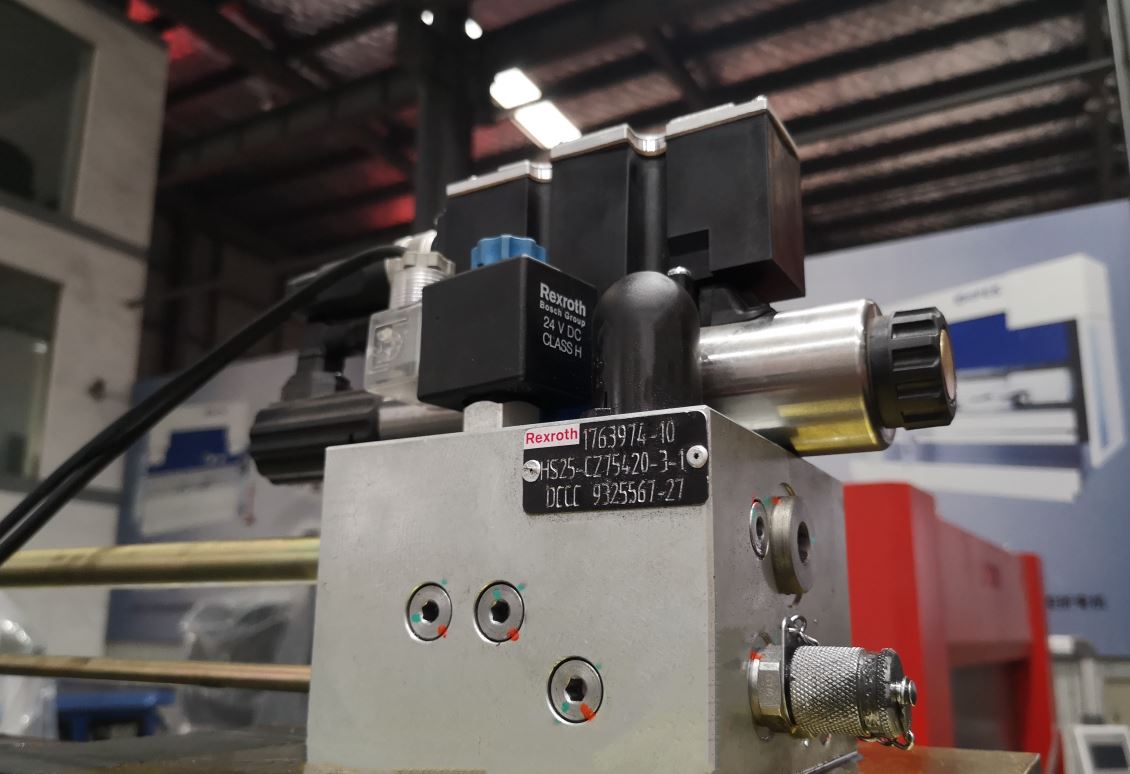

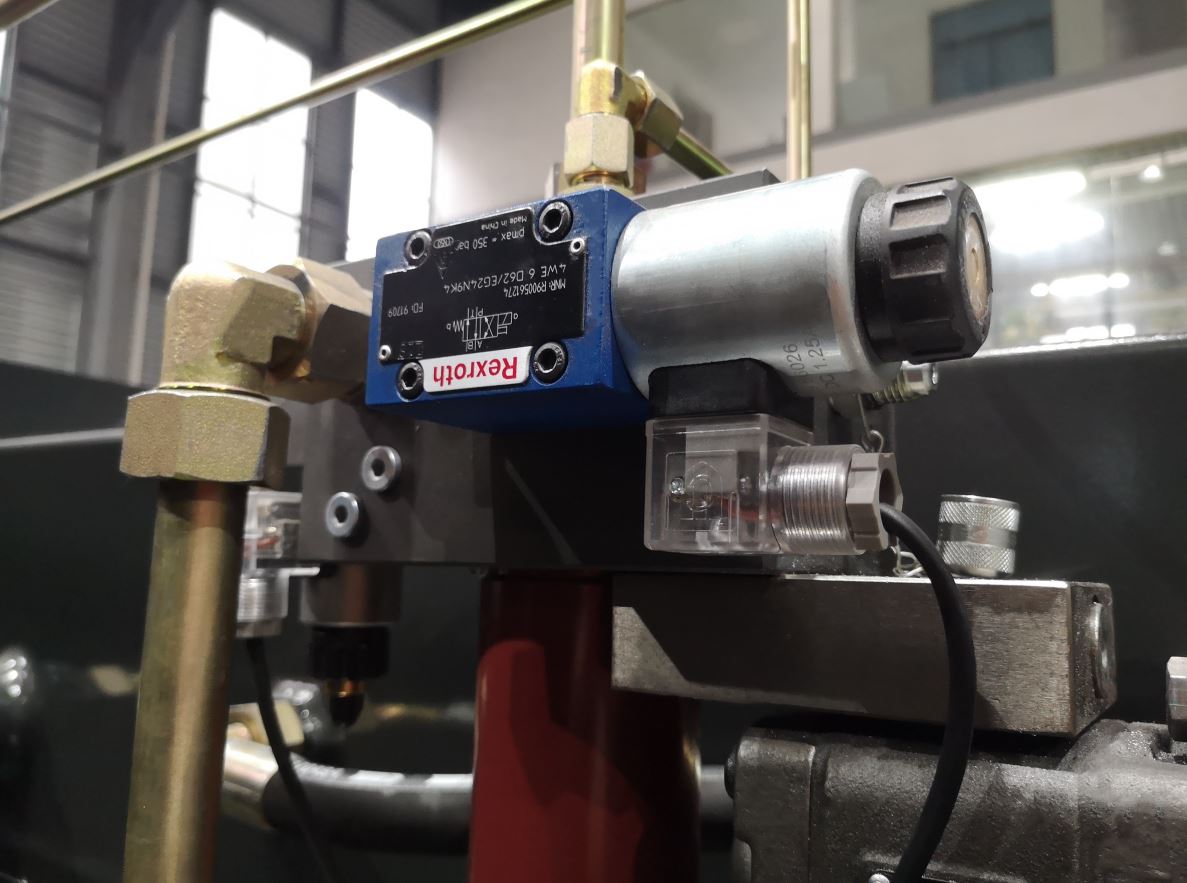

13. Hidravlični ventil
Izbor mednarodnih blagovnih znamk, stabilno in dolgotrajno delovanje.

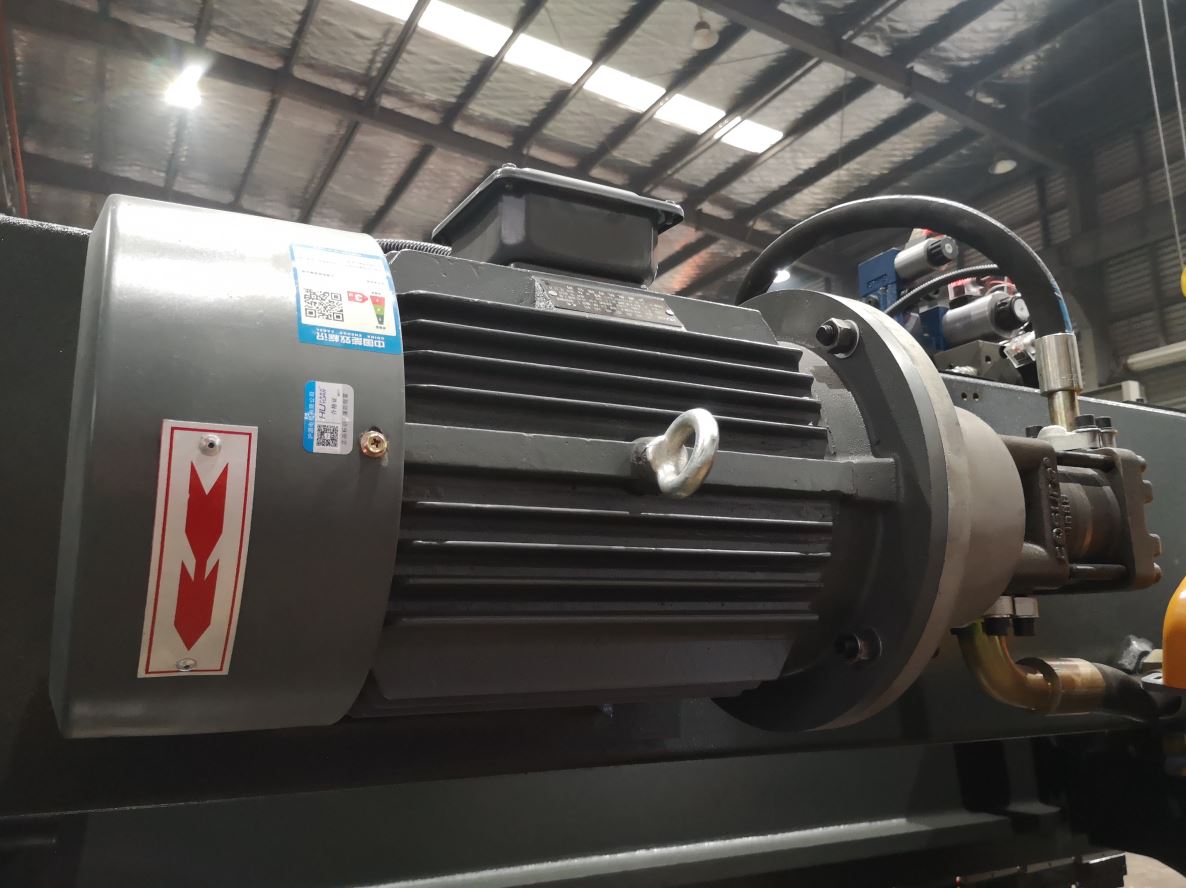

14. Glavni motor（Siemens iz Nemčije） Oljna črpalka（Sunny iz Amerike）
Izbor mednarodnih blagovnih znamk, stabilno in dolgotrajno delovanje.

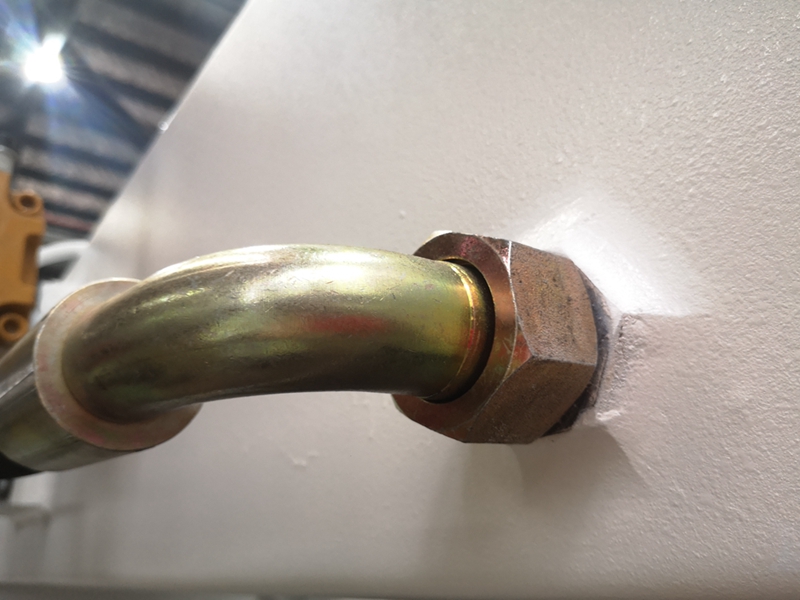

15. Tubing Joint (EMB iz nemščine)
Da bi preprečili puščanje olja, ga je enostavno popraviti

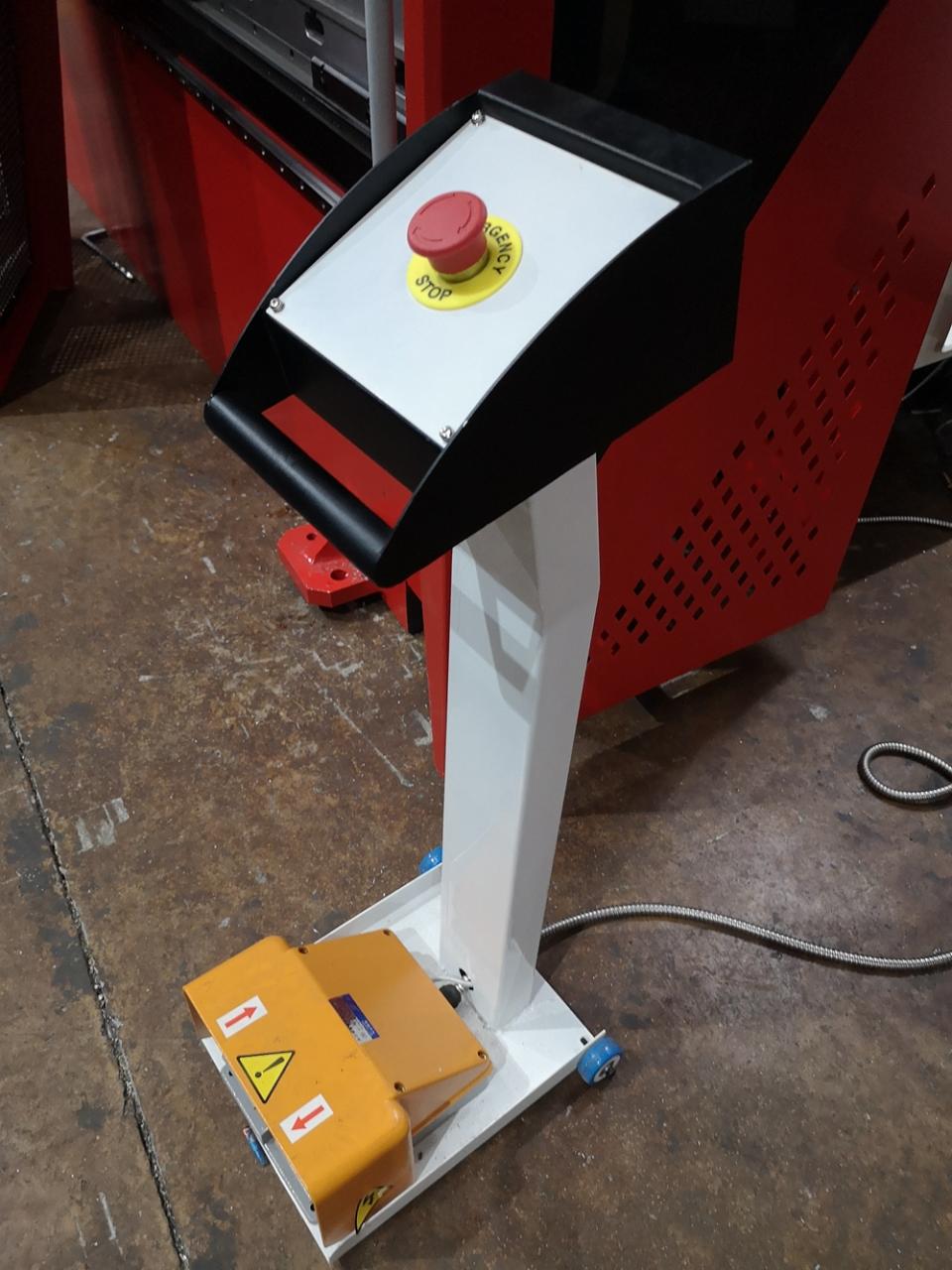

16. Električne komponente nožnega stikala（Schneider iz Francije）

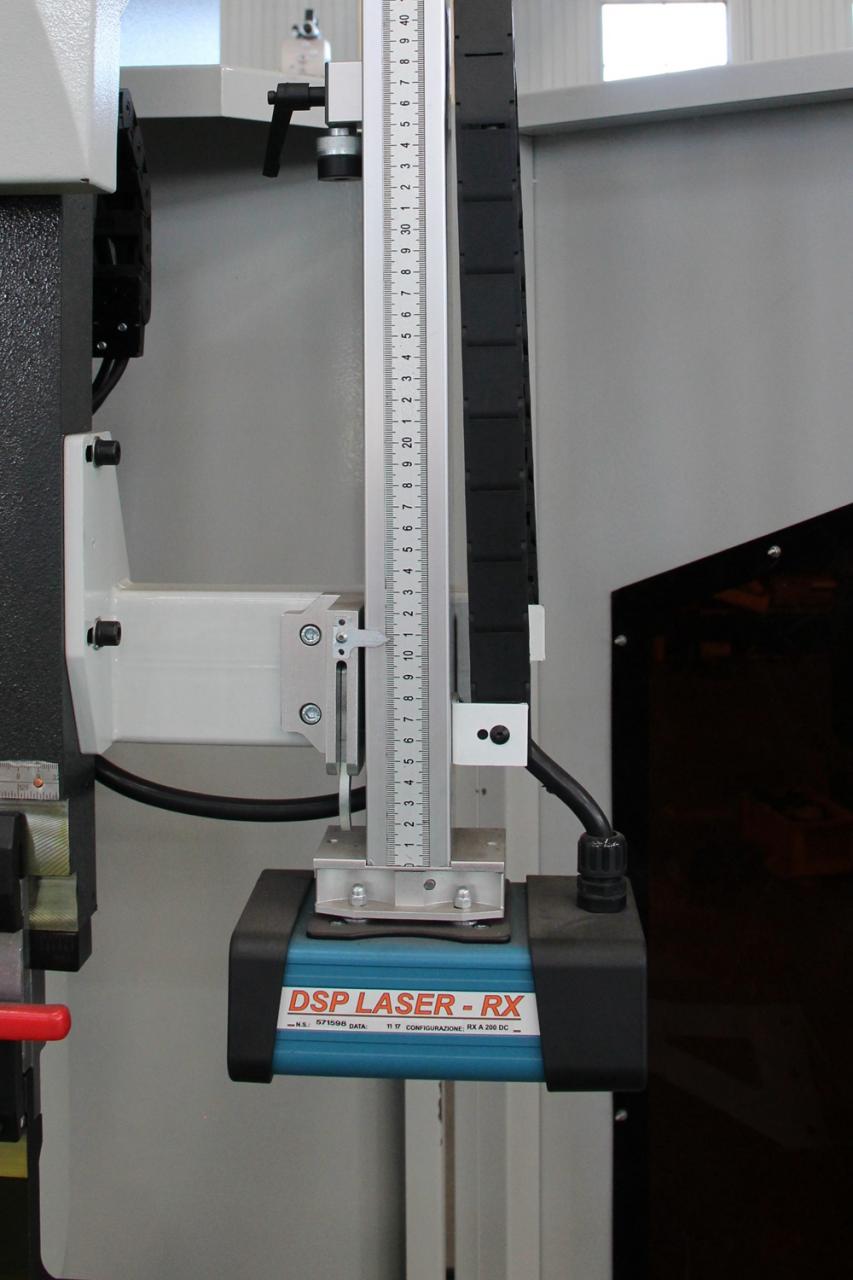

17. DSP Laser Safe （Izbirno）
Rezilo se ustavi, ko laser zazna oviro.

Tehnični parametri

Model	Razdalja med poli (mm)	Globina grla (mm)	Hod drsnika (mm)	Največja višina (mm)	moč (kw)	Teža (kg)	Mere (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Podrobnosti

• Hod drsnika (mm): 120 mm
• Samodejna raven: popolnoma samodejno
• Globina grla (mm): 320 mm
• Tip stroja: sinhroniziran
• Dolžina delovne mize (mm): 3200 mm
• Širina delovne mize (mm): 150 mm
• Dimenzije: 3200x1600x2600 mm
• Stanje: Novo
• Material/obdelana kovina: medenina/baker, nerjaveče jeklo, ZLITINA, ogljikovo jeklo, aluminij
• Avtomatizacija: avtomatska
• Dodatne storitve: Oblikovanje koncev
• Leto: 2020
• Teža (KG): 7000
• Moč motorja (kw): 7,5 kw
• Ključne prodajne točke: večnamenskost
• Garancija: 2 leti
• Veljavne panoge: trgovine z gradbenim materialom, delavnice za popravilo strojev, proizvodni obrat, tovarna hrane in pijače, tiskarne, gradbena dela, energija in rudarstvo, trgovine s hrano in pijačo
• Lokacija razstavnega prostora: Brez
• Vrsta trženja: Nov izdelek 2020
• Poročilo o preskusu strojev: priloženo
• Video odhodni pregled: Zagotovljen
• Garancija na osnovne komponente: 1 leto
• Osnovne komponente: ležaj, motor, tlačna posoda, motor, drugo
• Model: WE67K Series-125T/3200
• Surovina: Valjanje pločevine/plošče
• Krmilni sistem: Delem DA66T
• Krmilne osi: Y1 Y2 X W-os Kronanje
• Električne komponente: Schneider iz Francije
• Glavni motor: Siemens iz Nemčije
• Dobavni rok: 15 dni
• Uporaba: upogibanje pločevine
• Certificiranje: CE ISO
